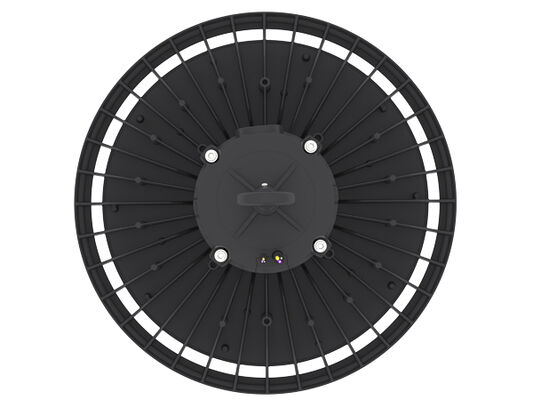

* Al fundido ADC12, Forjamento Integrado, Excelente Condutividade Térmica;

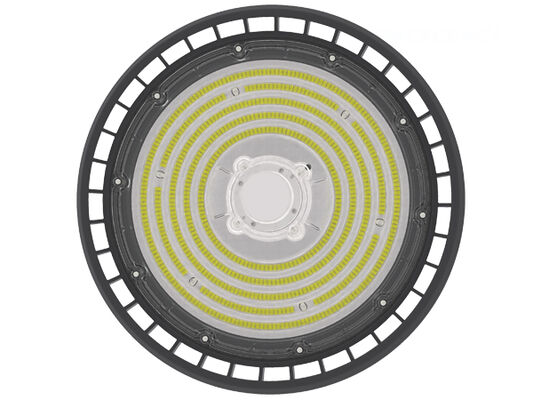

* LEDs SMD2835 de Alto Brilho SAN'AN / LUMILEDS, Driver DUALRAYS Desenvolvido Internamente ou Driver SOSEN / Opcional;
* Proteção IP65 / IK08;
* Ângulo de feixe de 60°/90°/120° opcional;
* Acabamento com Revestimento em Pó Resistente à Corrosão;
* Múltiplas Instalações: Suspensão por Argola, Montagem no Teto, Montagem na Parede;

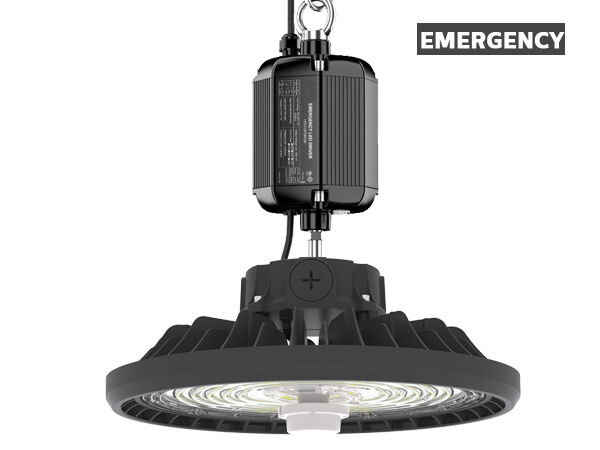

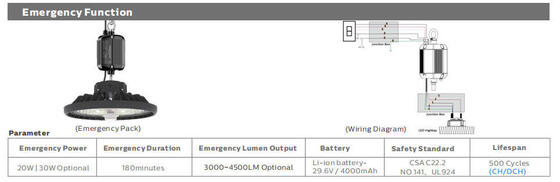

* Vários controles inteligentes: 1-10V, Sensor de Movimento, Sensor de Luz Natural, Zigbee e Emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potência com Chave DIP como Padrão (100%-80%-60%);
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 60.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Driver: Driver embutido DUALRAYS desenvolvido internamente, design fino, durável e compacto.
> 3 CCT opcionais;
> Potência com Chave DIP (100%-80%-60%);
> Controles e Dimerização: 1-10V, Sensor de Movimento, Sensor de Luz Natural, Zigbee e Emergência;
> Refletor: Refletor de PC com / sem tampa. Montagem em tubo.
> Instalação: Suspensão por Argola, Montagem no Teto, Montagem na Parede;
> Substituição para fontes de luz HID ou MH tradicionais;
> Fábricas e áreas de produção;
> Armazéns e centros logísticos;
> Lojas de ferragens e hipermercados;
> Estádios e outras instalações esportivas;
> Substituição de lâmpadas tradicionais

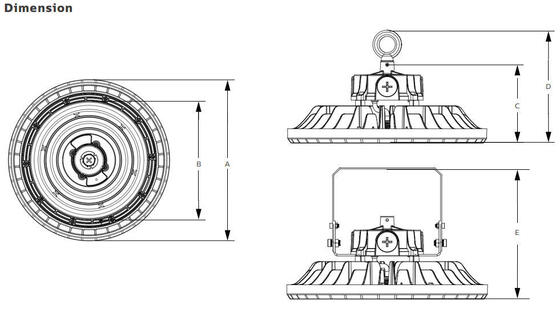

| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ240 φ184 125.5 173.5 203.5 |
| 150 φ280 φ226 128.5 176.5 206.5 |
| 200 φ320 φ265 131.5 179.5 209.5 |
| Sistema Geral |
Material da Carcaça: Alumínio fundido sob alta pressão ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 de acordo com a norma UNE EN 1706 com revestimento em pó |
| Material do Difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Cor da Carcaça: Preto Metálico (RAL9017), Outras cores opcionais |
| Gaxetas de Vedação: Espuma de silicone |
| Dissipação Térmica dos LEDs: Através do corpo do luminário ADC12 AL sem aletas, sem fluidos condutivos. Dissipação por convecção passiva garantindo o contato térmico com os módulos LED através de pasta de solda de alta condutividade sem chumbo |
| Sistema Óptico: Óptica de lente, refletor de PC/alumínio opcional |
Acabamento: Revestimento de tinta em pó de poliéster, pulverizado eletrostaticamente e sublimado em forno, Resistente à
corrosão |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: LED não substituível, driver substituível |
| Driver: Corrente constante com potência opcional ajustável via chave DIP, embutido no luminário, pré-conectado |
| Controle de Dimerização: LIGA-DESLIGA | Dimerização 1-10V | DALI-2 | Zigbee |
| IP (Classificação de Proteção de Ingresso): IP65 |
| IK (Resistência ao Impacto): IK08 |
| Classe de Proteção: Classe Ⅰ |
| Fio Incandescente: 750°C (Abaixo de 30s) |
| Prensa-cabos: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalação: Suspensão por Argola | Montagem com Suporte |
Função Inteligente: Sensor PIR com limiar de luz natural | Sensor de Micro-ondas com limiar de luz natural ou colheita de
luz natural | Emergência |
| Razão de saída de luz para cima: ULOR 0 |
| Razão de saída de luz para baixo: DLOR 100% |
| Sistema Elétrico |
| Conexão elétrica: 0.3m 3*1.0mm² como padrão, cabo de dimeração máx. 3x2.5mm² + 2x1.5 mm², pontas de fio livres, comprimento de fio sob medida com plugue UE/AU/US como opção |
| Tensão Principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de Potência (PF): ≥0.97 |
| Distorção Harmônica Total (THD): <20% |
| Proteção contra Surtos: DM: 6kV, CM: 6kV, Critério B |
SPD (Opcional): Tipo 2, protetor contra surtos transientes de 10kV e 20kA. Conexão em série com termofusível
desconector para uma proteção mais eficaz ao final de sua vida útil |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Cintilação: <1% Perceptibilidade de Efeitos Estroboscópicos (Pst) <1 |
| Medida de Visibilidade Estroboscópica (SVM): <0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): <1 |
| Luminárias Potência B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo via Disjuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de Cor Correlacionada): CCT Única (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão de Correspondência de Cor): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 33.9 (Transversal)
33.9 (Longitudinal)
|
| Ângulo do Feixe: 60° | 90° | 120° Opcional |
| Vida Útil Média do Luminário: 60.000 horas (L80B10) |
| Manutenção de Lúmens no final da vida útil >70% |
| Eficácia Luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potência Nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmens Entregues
@ 5000K, CRI>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condição de Operação |
| Temperatura/Umidade de Operação: -30~ +60°C (-22°F ~ 140°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -30~ +80°C (-22°F ~ 176°F) / 5~85% UR, sem condensação |
| Tempo Médio de Vida Útil do LED L80B10: ≥100.000H |
| Vida Nominal Nominal (Tp <70°C): Até 100.000H |
| MTBF do Driver: 198.000H, MIL-HDBK-217F(25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído Acústico: <25dB (distância de 30cm, Operação Normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra

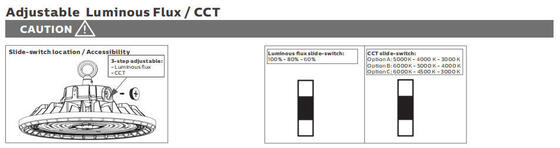

1. Desligue a luminária primeiro.
2. Remova cuidadosamente a tampa IP65 com a mão.
3. Ajuste o interruptor deslizante com a mão para a configuração desejada - NÃO use nenhuma ferramenta de metal.
4. Recoloque a tampa IP65.
5. Ligue a luminária.

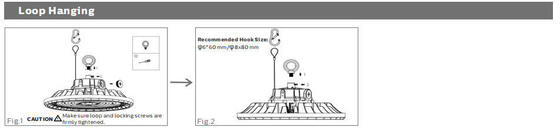

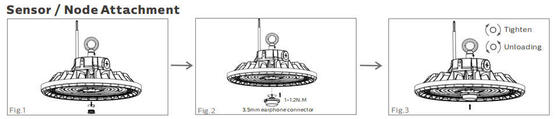

Fixação / Segurança da argola. Fixação por gancho/argola.

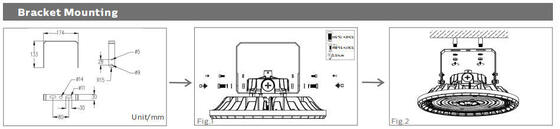

Fixação do suporte à luminária. Montagem em superfície / teto
Desligue a energia, conecte o fio AC.
Conexão de Dimerização (Com driver dimerizável)
1. Compatível com dimerização 0-10V.
2. Conecte os fios conforme o diagrama acima.

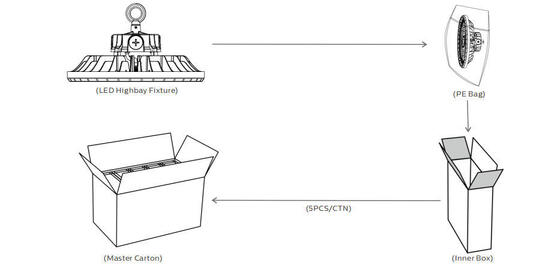

| Potência/W Caixa Interna Caixa Externa QTD/CTN Peso Líquido Unidade Peso Bruto/Caixa |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.3Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.8Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.4Kg |
Por favor, leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer má aplicação, a política de garantia não será mais garantida.
