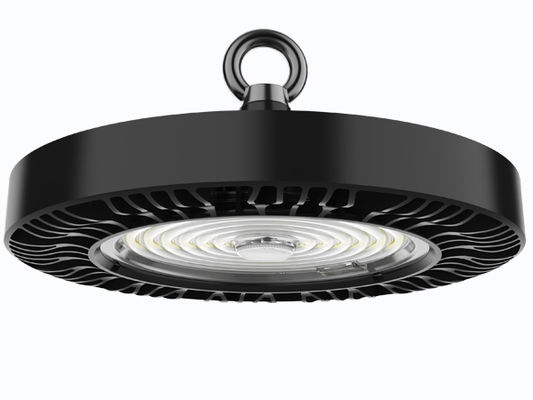

* ADC12 Die-castign Al, forjamento de molde integralmente, excelente condutividade térmica;
* LEDs SMD2835 de alto brilho SAN'AN / LUMILEDS, driver desenvolvido pela própria DUALRAYS ou driver SOSEN / opcional;
* Proteção IP65/IK08;
* Ângulo de feixe de 60°/90°/120° opcional;
* Acabamento com revestimento em pó resistente à corrosão;
*Instalações múltiplas: suspensão em laço, montagem no teto, montagem na parede;
* Vários controles inteligentes: 1-10V, sensor de movimento, sensor de luz solar, Zigbee e emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentação comutável DIP como padrão (100%-80%-60%);
* Sem UV ou IR e totalmente livre de mercúrio;
* L80/B10 @ 61.000h;
* Suporte customizado para projetos especiais;

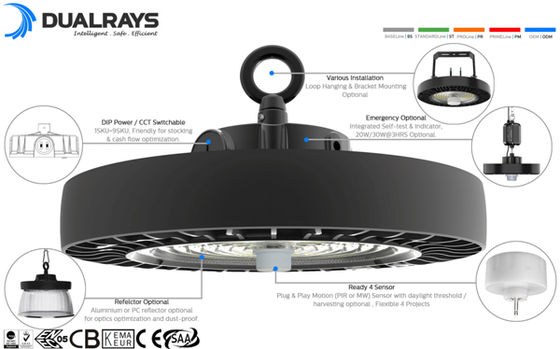

Opções:
> Driver: DUALRAYS Driver integrado desenvolvido pela própria, design fino, durável e compacto.
>3 CCT opcionais;
> Alimentação comutável DIP (100%-80%-60%);
> Controles e dimerização:1-10V, sensor de movimento, sensor de luz solar, Zigbee e emergência;

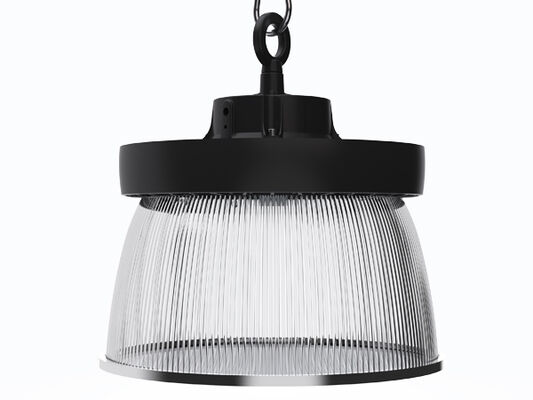

> Refletor: Refletor de PC com / sem montagem em tubo.
> Instalação:Suspensão em laço, montagem no teto, montagem na parede;
> Substituição de fonte de luz tradicional HID ou MH;
> Pavilhões fabris e áreas de produção;
> Armazéns e pavilhões logísticos;
> Lojas de ferragens e megalojas;
> Estádios e outras instalações desportivas;
> Substituição de lâmpadas tradicionais;
| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Sistema Geral |
Material da caixa: Alumínio ADC12 fundido de alta pressão EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acordo com a norma UNE EN 1706 revestido a pó |
| Material Difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Cor da caixa: Preto Metálico (RAL9017), Outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
|
Dissipação Térmica dos LEDs: Através do corpo da luminária ADC12 AL sem aletas, sem fluidos condutores. Dissipação de convecção passiva
garantindo contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade
|
|
Sistema óptico: lente óptica, refletor PC/alu opcional
|
Acabamento: Pintura em pó de poliéster, pulverizada eletrostaticamente e sublimada em forno, resistente a
corrosão |
| Altura de montagem recomendada: 5 - 15 metros |
| Manutenção: LED não trocável, driver trocável |
| Driver: Corrente constante com potência opcional ajustável via interruptor DIP, embutido na luminária, pré-cabeado |
| Controle de escurecimento: ON-OFF | Escurecimento 1-10V | DALI-2 | Zigbee |
| IP (classificação de proteção de ingresso): IP65 |
| IK (resistência ao impacto): IK08 |
| Classe Protetora: Classe Ⅰ |
| Fio incandescente: 750°C (menos de 30 anos) |
| Prensa-cabo: Plástico M20x1,5 – IP68 | Plástico M25x1,5 – IP68 (opcional) |
| Instalação: Suspensão em laço | Montagem em suporte |

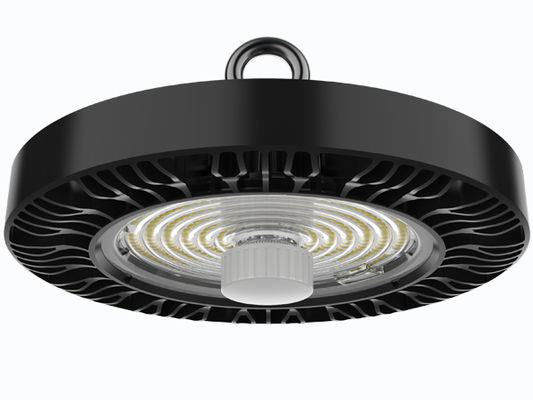

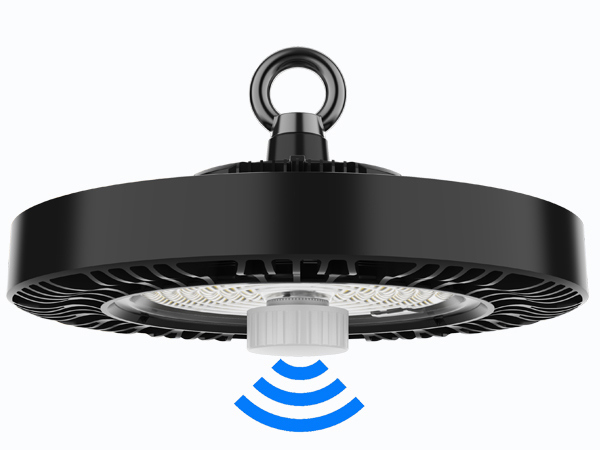

Função inteligente: Sensor PIR com limite de luz natural | Sensor de microondas com limite de luz natural ou luz natural

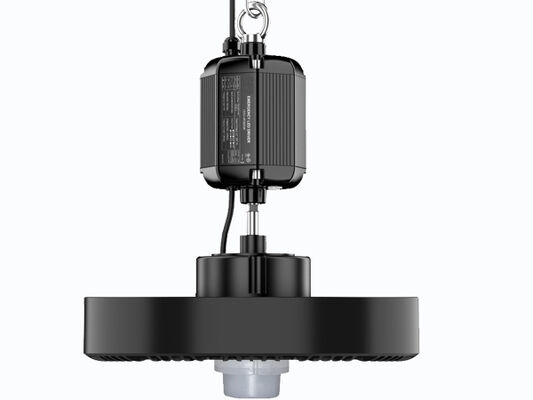

colheita | Emergência |
| Relação de saída de luz ascendente: ULOR 0 |
| Relação de saída de luz descendente: DLOR 100% |
| Sistema Elétrico |
| Conexão elétrica: 0,3 m 3 * 1,0 mm2 como suporte, fio de escurecimento máximo de 3x2,5 mm2 + 2x1,5 mm2, extremidades de fio livres, fio de comprimento personalizado com plugue UE / AU / EUA para opção |
| Tensão principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de Potência (PF): ≥0,97 |
| Distorção Harmônica Total (THD): <20% |
| Proteção contra surtos: DM: 6kV,CM: 6kV,Critério B |
SPD (Opcional): Protetor contra surtos transitórios tipo 2, 10kV e 20kA. Conexão em série com termofusível
seccionador para uma proteção mais eficaz no final da sua vida útil |
| Tipo de saída: Não SELV (não isolado) |
|
Fator de cintilação: <1%Perceptibilidade dos efeitos estroboscópicos (Pst) <1
|
| Medida de visibilidade estroboscópica (SVM): <0,4 |
| Perceptibilidade dos efeitos estroboscópicos (Pst): <1 |
| Luminárias Potência B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo via Disjuntores LSS 150W 4 6 6 10 |
| 200 W 3 5 6 8 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (temperatura de cor correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
Tricolor opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de reprodução de cores): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): <5 (SDCM<3 opcional) |
|
UGR (4H, 8H): 33,9 (Cruz)
33,9 (longitudinal)
|
| Ângulo de feixe: 60° | 90° | 120° Opcional |
| Vida Útil Média da Luminária: 61.000 horas (L80B10) |
| Manutenção do lúmen em eol >70% |
| Eficácia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potência nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (Pró) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmens entregues
@ 5000K, CRl>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condição de Operação |
| Temperatura/umidade de operação: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, não condensado |
|
Temperatura/umidade de armazenamento: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, não condensado
|
| Tempo útil médio do LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70°C): Até 100.000H |
| MTBF do motorista: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente à vibração: 10 ~ 500 Hz, 5G 12 min / 1 ciclo, período de 72 min. Cada um ao longo dos eixos X, Y, Z |
|
Ruído acústico: <25dB (distância de 30 cm, operação normal)
|
| Garantia: 5 anos (extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | Marca D | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso website www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais estão indicadas na ficha técnica do produto.
*Os valores podem estar sujeitos a alterações devido ao binning dos LEDs.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, eficiência 10% maior com 70Ra
1. DESLIGUE a luminária primeiro.
2. Remova cuidadosamente a tampa IP65 com a mão.
3. Ajuste o interruptor deslizante manualmente para a configuração desejada - NÃO use nenhuma ferramenta de metal.
4. Coloque a tampa IP65 de volta no lugar.
5. LIGUE a luminária.
Desligue a energia, conecte o fio AC.
Conexão de dimerização (com driver regulável)
1. compatível com dimerização de 0-10v.
2.Conecte os fios conforme o diagrama acima.
| Caixa interna de potência/W caixa externa QTY”/Unidade CTN NW GW/caixa |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2Kg 13,9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,4Kg 14,2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2,6Kg 14,6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a utilize!
Declaração:
De acordo com o padrão internacional de luminárias LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambientes severos, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alto teor de amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
