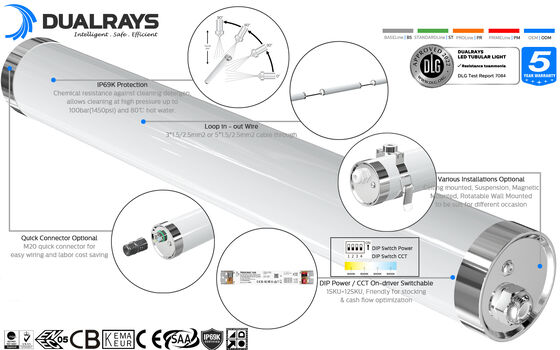

LUMINAÇÃO DUALRAYS MTB6 LED Marine Tubular Light IP66 IP69K IK10 Proteção feita em materiais não corrosivos de alta qualidade - PMMA, policarbonato e aço inoxidável 304/316
O MTB6 LED Marine Tubular Light é feito de materiais não corrosivos de alta qualidade - PMMA, policarbonato e aço inoxidável 304/316 atendendo assim à proteção IP66, IP69K e IK10
exigências.
A lâmpada é à prova d'água e foi concebida para funcionar em áreas expostas à umidade devido à sua construção altamente resistente, resistente à corrosão e aos jatos d'água.
Com uma entrada de cabo numa extremidade, é fixado com dois clips de mola que são facilmente apertados nas duas extremidades do tubular.
A lâmpada pode ser fixada em qualquer posição em paredes ou tetos metálicos com parafusos ou suportes magnéticos, cada um com capacidade para 5 kg de força de tração.
Características e especificações principais
- LEDs de alto brilho SAN'AN SMD2835 com LIFUD/BOKE/AGT Driver sem piscadora de alto PF
- Ajuste de potência do interruptor DIP opcional
- Resiste a uma pressão de água de 100 bar (1450 psi) e a temperaturas de até 80 °C
- IP69K PMMA IK06 Proteção anti-amónia/UV e PC IK10 Proteção anti-UV
- Ângulos múltiplos do feixe: 120°/200°/280°/360° opcionais
- Conexão por cablagem única ou dupla Opcional
- Instalação versátil: Suspensão, montagem na parede, suporte magnético
- Opções de controlo inteligentes: 1-10V, DALI, sensor de movimento, sensor de luz do dia, Zigbee e Emergência
- Sem emissões UV ou IR, completamente livre de mercúrio
- L80/B10 @ 61.000 horas de vida útil
- Personalização disponível para projetos especiais
Opções disponíveis
- Condutor: TRIDONIC / BOKE Condutor não-SELV
- Controles e atenuação: 1-10V, DALI, sensor de movimento, sensor de luz do dia, Zigbee e emergência
- Ângulos do feixe: 120°/200°/280°/360° opcionais
- Instalação: Suspensão, montagem na parede, suporte magnético
- Material: PC/PMMA opcional
Aplicações recomendadas
- Docas;
- Passagens;
- Escadarias;
- Outras áreas de trabalho úmidas;
- Localizações ao ar livre e interiores;
Especificações técnicas
Sistema Geral
| Material de habitação |
PC/PMMA extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV (IK10) |
| Material do difusor |
PC/PMMA extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV (IK10) |
| Cor da carcaça |
Branco (RAL9016), outras cores opcionais |
| Garrafas de vedação |
Espinhas de silicone |
| Dissipação térmica dos LEDs |
Através do corpo da luminária 6063 AL sem barbatanas, sem fluidos condutores. |
| Anti-condensação |
Válvula de equilíbrio de pressão para garantir a liberação de umidade, evitar a condensação e manter a estanqueidade IP |
| Acaba. |
Pulverizados eletrostaticamente e sublimados no forno, resistentes à corrosão |
| Altura de montagem recomendada |
2 a 8 metros |
| Manutenção |
Capota final com parafuso para instalação |
| Motorista |
Corrente constante, incorporada na luminária, pré-cablada |
| Controle de atenuação |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| Classificação IP |
IP67 / IP69K |
| Classificação IK |
IK10 |
| Classe de protecção |
Classe I |
| Fios de brilho |
850°C (menos de 30°C) |
| Glândula do cabo |
Glándula de cabo M20 (Glándula de cabo de nylon ou SS304/316 opcional) |
| Instalação |
Montado no teto. Suspensão. Montado magnético. |
| Função inteligente |
Sensor PIR. Sensor de microondas. Emergência. |
Sistema elétrico
| Cadeia transversal |
3x1.5mm2 5x1.5mm2 3x2.5mm2 5x2.5mm2 fios através para opção |
| Tensão principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (PF) |
≥ 0,96 |
| Distorção Harmônica Total (THD) |
< 10% |
| Tipo de saída |
Não-SELV (não isolado) |
| Fator de piscar |
< 1% |
| Medida de visibilidade estroboscópica (SVM) |
< 0.4 |
| Perceptividade dos efeitos estroboscópicos (Pst) |
< 1 |
| Conexão terminal |
Capuz de ponta de parafuso rápido para fácil fiação |
| Potência dos luminários |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Sistema de fotometria
| Lâmpadas LED |
SMD2835 (1W) |
| CCT (temperatura de cor correlacionada) |
Um CCT único (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Índice de Representação de Cor) |
> 80Ra para padrão (> 90Ra para CRI mais elevado disponível) |
| Segurança fotobiológica |
RG0 (exento de risco) |
| CEE (Classe de Eficiência Energética) |
A++ |
| SDCM (desvio padrão de correspondência de cores) |
< 5 (SDCM < 3 opcional) |
| UGR (4H, 8H) |
24.9 (cruz) 23.4 (longitudinal) |
| Ângulo do raio |
120°... 280°... 360° Opcional |
| Duração útil média do luminário |
61,000 horas (L80B10) |
| Manutenção do lumen na e.o.l. |
> 70% |
| Eficiência luminosa |
130LPW (PROLine) |
| Duração |
2ft/600mm |
4FT/1200 mm |
5ft/1500mm |
| Potência nominal |
20W |
30 W |
30 W |
| Lumens fornecidos @ 5000K, CRI>80 (PRO) |
2600 ml. |
3900 mm. |
3900 mm. |
| Lumens fornecidos @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 ml. |
4800 ml. |
Condições de operação
| Operação Temperatura / Umidade |
-20~ +60°C (-4°F ~ 140°F) / 5~85% RH, não condensado |
| Temperatura de armazenamento / umidade |
-40~ +80°C (-40°F ~ 176°F) / 5~85% RH, não condensado |
| Tempo útil médio do LED L90B10 |
≥ 0,96 |
| Duração de vida nominal (Tp < 70°C) |
Até 100 000H |
| MTBF do condutor |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistente às vibrações |
10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico |
< 25 dB (30 cm de distância, funcionamento normal) |
| Garantia |
5 anos |
Certificações
| Certificado global |
ENEC CE RoHS D-marca KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de segurança |
EN 60598-1. EN 60598-2-3. |
| Directivas EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 |
| Outras directivas |
A IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerância ao fluxo luminoso, tolerância à potência e tolerância à temperatura da cor ±5%, 5000 K e CRI> 80.
* Feixe luminoso, distribuição da intensidade luminosa e eficiência luminosa examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* Informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Parâmetros na ficha de dados dados para Ta=25°C, com base em 4000K/80Ra, eficiência 10% superior com 70Ra
Métodos de instalação
Montado no teto
Perfurar o buraco do parafuso no teto, fixar o clip no teto com um parafuso, clicar na luminária com a mão com força.
Suspensão
Perfurar o buraco do parafuso no teto. Clique na luminária com a mão com força. Instalar e fixar o gancho de montagem no teto e no clip, em seguida, ajustar o comprimento dos kits de suspensão.
Instalação de teto giratório
Perfurar o buraco do parafuso no teto, pressionar na luminária com clips, girar o ângulo à vontade.
Instalação magnética
Retire os clips 2PCS com anéis magnéticos do pacote do componente. Clique na luminária com clips magnéticos com a mão com força.Co) ou de suas ligas, conforme necessário.
Conexão ligável
Especificações de embalagem
| Comprimento/mm |
Caixa interna |
Cartão exterior |
QTY/CTN |
Unidade N.W. |
G.W/Cartão |
| 600 |
733x93x93mm |
748x294x304 mm |
9PCS |
1.4 kg |
13.2 kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1 kg |
19.8kg |
| 1500 |
1633 x 93 x 93 mm |
1648x294x304mm |
9PCS |
2.8kg |
26.4 kg |
Instruções de instalação e segurança
- Para evitar choques elétricos, certifique-se de que a fonte de alimentação está desligada antes da instalação
- A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
- Desembalar e examinar a lâmpada cuidadosamente, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte tiver sido danificada durante o transporte
- Se a lâmpada estiver danificada, não a use!
Declaração do fabricante
De acordo com o padrão internacional de luminárias LED,A DUALRAYS alega formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros interiores ou semi-externos. A DUALRAYS promete garantia total para os produtos. Qualquer aplicação em ambientes severos, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc.não é permitido sem confirmação oficial do fabricanteSe ocorrer uma aplicação errada, a política de garantia não é mais garantida.
Capacidades da empresa
- Equipa Profissional:>15 anos de experiência, fábrica própria, >10 engenheiros, poderosa capacidade de produção e sistema de gestão de QC
- Marca confiável:Estabelecida uma cooperação estável a longo prazo com clientes europeus, armazém nos Países Baixos para um melhor serviço
- Simulação DIALux:A nossa equipa de engenheiros fornece serviços de simulação baseados nos seus parâmetros de aplicação
- Normas de qualidade:Todas as luminárias LED cumprem as normas CE, RoHS com certificações TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informações sobre o transporte
Para pequenas encomendas, recomenda-se o envio expresso. Para encomendas a granel, o envio marítimo ou ferroviário (destinado Europa) é mais rentável, mas demora mais.Sugerimos frete aéreo para o aeroporto mais o nosso parceiro de transporte de entrega para a sua porta.
Perguntas Frequentes
P1: Qual é a garantia para a luz tubular TB7 LED?
RE: 5 anos de garantia. Se algum problema de qualidade ocorrer durante este período, cobriremos os custos de envio e substituição.
Q2: Que métodos de pagamento aceita?
RE: Aceitamos vários métodos de pagamento, incluindo Western Union, PayPal, T / T, L / C. O pagamento padrão para encomendas em massa é T / T: 30% antecipadamente, 70% de saldo antes do envio..
P3: O que é a IRC?
RE: CRI (Color Rendering Index) indica como as cores aparecem com precisão sob a luz.com 90Ra disponíveis a um custo mais elevado.
P4: Posso comprar as habitações apenas separadamente?
RE: Fornecemos apenas luminárias completas, mas opções SKD/CKD (Semi-Knocked Down/Completely Knocked Down) estão disponíveis.
Q5: Há custo de envio barato para importar para o nosso país?
RE: Para pequenas encomendas, recomenda-se o transporte expresso. Para encomendas a granel, o transporte marítimo ou ferroviário (destinado Europa) é mais rentável.É sugerido transporte aéreo de mercadorias para o aeroporto e serviço de entrega..
P6: Podemos obter apoio se tivermos a nossa própria posição no mercado?
RE: Por favor, informe-nos das suas necessidades de mercado detalhadas.
Q7: Que funções de atenuação estão disponíveis?
RE: DALI, PIR, 1-10V dimming disponível.
P8: Quais são as aplicações da sua luz TB7 LED Tubular?
RE: Aplicações incluem: Substituição de NCF fluorescentes; Plantas de processamento de alimentos; Instalações químicas; Armazéns estáveis para animais; Lavadoras de automóveis; Localizações externas e internas.
