* LEDs SAN'AN SMD2835 de alto brilho, Driver TRIDONIC/ não-SELV High PF Flicker-free DIP Switch Power Adjustment Opcional;;

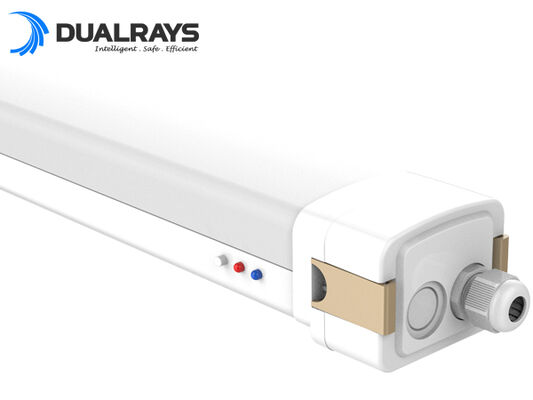

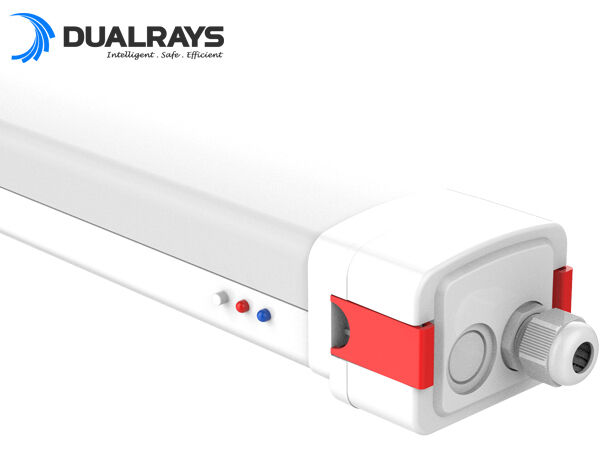

* Design de fivela de extremidade, rápido e conveniente para abrir e bloquear para fiação, melhora muito a eficiência e economiza custos de mão de obra;;
* Proteção IP65 / IK10;
* Ângulo de feixe de 120°;
* Fiação única ou dupla conectável opcional;
* Múltiplas instalações: Suspensão, Montagem na parede;
* Vários controles inteligentes: 1-10V, DALI, sensor de movimento, sensor de luz do dia, Zigbee e Emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase única (L/N/E) ou Trifásica (L1/L2/L3/N/FG) Opcional;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 62.000h;
* Personalizado suportado para projetos especiais;
Opções:
> Driver: / Driver TRIDONIC /BOKE Non-SELV com tecnologia DIP opcional.
> 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

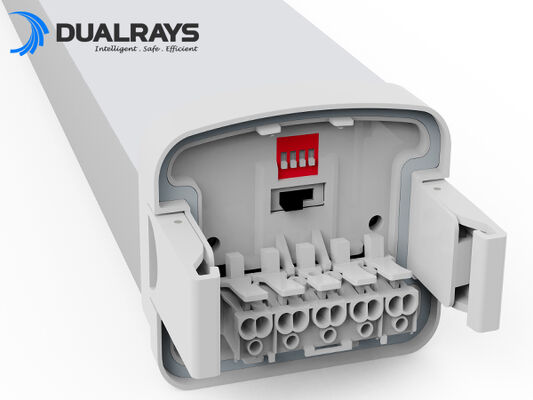

> Potência comutável por DIP Switch;
> Controles e Dimming: 1-10V, DALI, sensor de movimento, sensor de luz do dia, Zigbee e Emergência;
> Instalação: Montado no teto | Suspensão | Montado na parede rotativo;
> Substituição para NCF fluorescente;

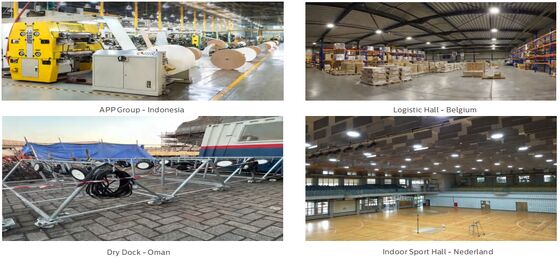

> Oficinas e armazéns;
> Garagens e estacionamentos;
> Instalações desportivas;
> Corredor/Galeria/Corredor;
> Locais externos e internos;
| Comprimento/mm Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm |
| 600 2 pés/605 630 84 69 |
| 1200 4 pés/1205 1230 84 69 |
| 1500 5 pés/1505 1530 84 69 |
| Sistema Geral |
| Material da estrutura: PC extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material do difusor: PC extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da estrutura: Branco (RAL9016), outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
Dissipação térmica dos LEDs: Através do corpo da luminária 6063 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva
garantindo o contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Anti-condensação: Válvula de equilíbrio de pressão para garantir a liberação de humidade, evitar a condensação e manter a estanqueidade IP da luminária |
| Acabamento: Pulverizado eletrostaticamente e sublimado no forno. Resistente à corrosão |
| Altura de montagem recomendada: 2 - 8 metros |
| Manutenção: Extremidade de encaixe rápido para fácil instalação |
| Driver: Corrente constante com potência opcional ajustável via DIP switch, embutido na luminária, pré-cabeado |
| Controle de dimming: ON-OFF | Dimming 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Classificação de Proteção de Entrada): IP65 |
| IK (Resistência ao Impacto): IK10 |
| Classe de proteção: Classe Ⅰ |
| Fio incandescente: 850°C (menos de 30s) |
| Prensa-cabos: Prensa-cabos M20 (Nylon) |
| Instalação: Montado no teto | Suspensão | Montado na parede rotativo |

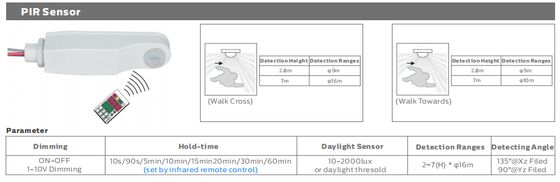

| Função inteligente: Sensor PIR | Sensor de micro-ondas | Emergência |
| Sistema Elétrico |
| Fiação passante: Fios de 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 para opção |
| Tensão principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (PF): ≥0,96 |
| Distorção harmónica total (THD): ＜10% |
| Tipo de saída: Não-SELV (não isolado) |
| Fator de cintilação: ＜1% |
| Medida de visibilidade estroboscópica (SVM): ＜0,4 |
| Perceptibilidade dos efeitos estroboscópicos (Pst): ＜1 |
| Conexão do terminal: Extremidade de encaixe rápido para fácil instalação, bandeja deslizante para fácil substituição e manutenção opcional |
| Potência das luminárias B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo via disjuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de Cor Correlacionada): CCT único (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| IRC (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para IRC mais alto disponível) |
| Segurança fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão da Correspondência de Cor): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24,9 (Cruzado)
23,4 (Longitudinal)
|
| Ângulo de feixe: 120° |
| Vida útil média útil da luminária: 62.000 horas (L80B10) |
| Manutenção do fluxo luminoso no e.o.l. >70% |
| Eficiência luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Comprimento 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potência nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lumens entregues
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condição de operação |
| Temperatura / Humidade de operação: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, não condensado |
| Temperatura / Humidade de armazenamento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, não condensado |
| Tempo útil médio do LED L90B10: ≥0,96 |
| Vida útil nominal nominal (Tp <70℃): Até 100.000H |
| MTBF do driver: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente à vibração: 10~500Hz,5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: ＜25dB (distância de 30cm, operação normal) |
| Garantia: 5 anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância do fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de luz, a distribuição da intensidade da luz e a eficiência da luz foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na ficha técnica do produto.
* Os valores podem estar sujeitos a alterações devido ao binning do LED.
* Os parâmetros na ficha técnica são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência superior com 70Ra
Conexão conectável:
| Comprimento/mm Caixa interna Caixa externa QTD”/CTN Unidade N.W G.W/Carton |
| 2 pés/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4 pés/1200 1270x90x80mm 1285x285x265mm 9PCS 2,4Kg 23,9Kg |
| 5 pés/1500 1570x90x80mm 1585x285x265mm 9PCS 3,4Kg 33,6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de luminária LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta humidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não é mais garantida.
