* Lâmpadas LED SMD2835 SAN'AN de alto brilho, motorista DIP sem piscadela de PF elevado Ajuste de potência do interruptor opcional;
* Força e 3 CCT comutáveis;
* Nível de protecção: IP65 / IK10;

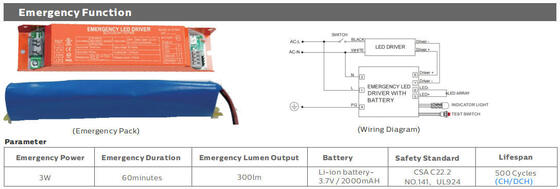

*Emergência com
3W@1;
* Instalações múltiplas: montagem no teto, montagem na parede opcional;

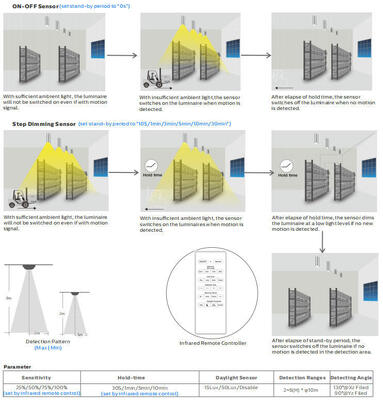

* Vários comandos inteligentes: 1-10V, Sensor de movimento, Sensor de luz diurna e Emergência;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 52.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Condutor: condutor com motor e com 3CCT comutável.
> Controles e atenuação: 1-10V, Sensor de movimento, Sensor de luz diurna e Emergência;
> Instalação: Instalação no teto, instalação na parede;

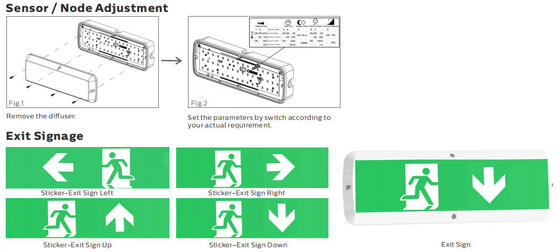

> Sinalização de saída de emergência com autocolante de 4 direcções;
> Substituição directa de luminárias por lâmpadas fluorescentes;
> Corredores, escadas, áreas de entrada, lobbies de elevadores, galerias;
> Passagens, passagens subterrâneas
> Portais, varandas, varandas, fachadas, armazéns;
> Toalhas e banheiros;
> Áreas públicas;
| Sistema Geral |
| Material do invólucro: PC extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV ((IK10) |
| Material do difusor: PC extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV ((IK10) |
| Cor da caixa: Branco (RAL9016), outras cores opcionais |
| Garrafas de vedação: espuma de silicone |
LEDs Dissipação térmica: através do corpo da luminária 6063 AL sem barbatanas, sem fluidos condutores.
assegurar o contacto térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
|
Tipo de lâmpada: LED Intercambiável
|
| Saída de luz: direta |
| Altura recomendada de montagem: 2 - 4 metros |
| Manutenção: Difusor aberto / fechado com parafuso |
| Condutor: corrente constante com potência opcional ajustável através de um interruptor DIP, incorporado na luminária, pré-cablado |
| Controle de atenuação: ON-OFF. |
| IP (Classificação de proteção contra penetração): IP65 |
| IK (resistência a impactos): IK10 |
| Classe de protecção: Classe II / Classe III Opcional |
| Fios incandescentes: 850°C (menos de 30o) |
| Glándula de cabo: PG11 / M16 Glándula de cabo máxima (Glándula de cabo de nylon ou SS304/316 Opcional) |
| Instalação: Montado no teto. |

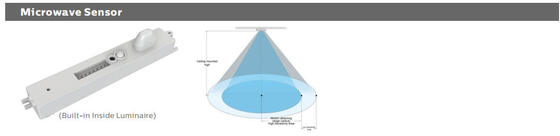

| Função inteligente: Sensor de Microondas. Emergência. Sensor de Microondas + Emergência. |
| Sistema elétrico |
| Cablagem através: 3*0,75mm2 3*1,0mm2 3*1,5mm2 fios através para opção |
| Voltagem principal: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V Opcional |
| Fator de potência (PF): ≥ 0.92 |
| Distorção Harmônica Total (THD): < 10% |
| Tipo de saída: não-SELV ((não isolado) |
| Fator de piscar: < 1% |
| Medida de visibilidade estroboscópica (SVM): <0.4 |
| Perceptividade dos efeitos estroboscópicos (Pst): < 1 |
| Conexão do terminal: pinça de inserção |
| Módulo via LSS Interruptores de circuito Iluminações Potência B10A B16A C10A C16A |
| 8W 175 275 245 395 |

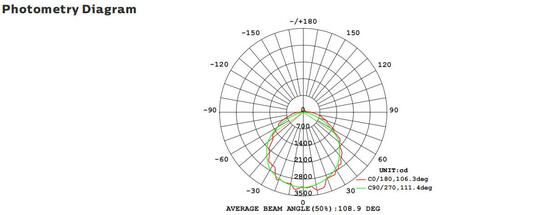

| Sistema de fotometria |

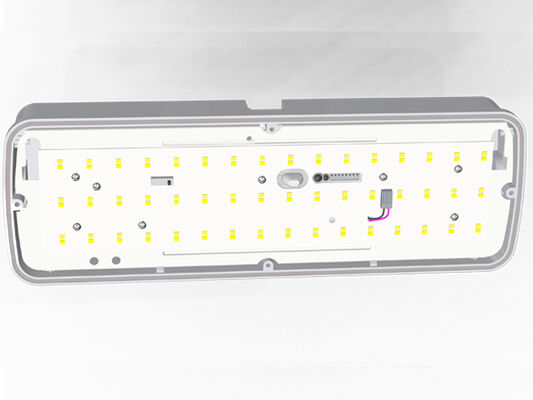

| LEDs: SMD2835 (1W) |
| CCT (temperatura de cor correlacionada): CCT único (3000K. 4000K. 5000K. 5700K. 6500K) |
| 3CCT opcional (3000-4000-5000K. |
| CRI (Colour Rendering Index): > 80Ra para padrão (> 90Ra para CRI mais elevado disponível) |
| Segurança fotobiológica: RG0 (exento de risco) |
| CEE (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (Longitudinal)
|
| Ângulo do feixe: 120° |
| Duração útil média do luminário: 52.000 horas (L80B10) |
| Manutenção do lumen a e.o.l. > 70% |
| Eficiência luminosa: 100LPW (linha de base) |
| Potência nominal: 8W 8W DIP ((3W~8W) |
| Lumens fornecidos@ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Condição de operação |
| Temperatura/umidade de funcionamento: -20~ +50°C (-4°F~ 122°F) / 5~85% RH, não condensado |
| Temperatura de armazenamento / Umidade: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, não condensado |
| Tempo útil médio do LED L90B10: ≥0.96 |
| Duração de vida nominal (Tp < 70°C): até 100 000 horas |
| MTBF do condutor: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistente à vibração: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: < 25 dB (30 cm de distância, funcionamento normal) |
| Garantia: 5 anos |
| Certificações |
| Certificado Global: ENEC. CE. RoHS. Marca D. KEMA-KEUR Listado, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Directivas de Segurança: EN 60598-1 |
| Diretivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Outras Directivas: IEC 62262 |
* Tolerância ao fluxo luminoso, Tolerância à potência e Tolerância à temperatura da cor ±5%, 5000K e CRl> 80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* As informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais estão indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Os parâmetros na ficha de dados são dados para Ta=25°C, com base em 4000K/80Ra, eficiência 10% superior com 70Ra

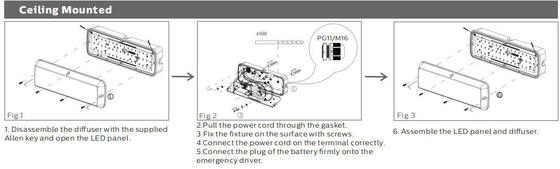

Montado no teto:

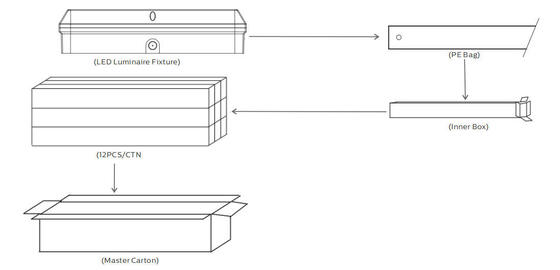

| Comprimento/mmCaixa interna Caixa externa QTY/CTN Unidade N.W G.W/Cartão |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choques eléctricos, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
* Desembalar e examinar cuidadosamente a lâmpada, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminárias LED,aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS Bulk Head LED Porch Light só podem ser aplicados a ambientes neutros interiores ou semi-externosEnquanto isso, a DUALRAYS promete uma garantia completa para os produtos.
Qualquer aplicação em ambientes adversos, incluindo temperatura elevada/baixa, humidade elevada, salinidade elevada, amônia elevada, etc., não é permitida sem a confirmação oficial do fabricante.Caso ocorra uma aplicação incorreta, a política de garantia já não é garantida.
