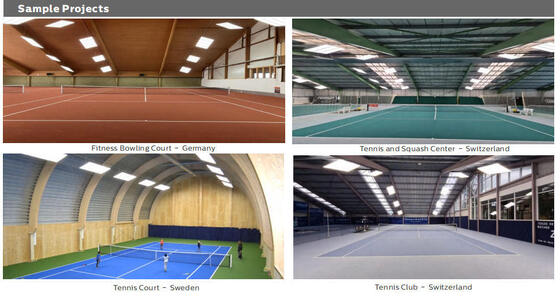

> Quadra de tênis; *
> Quadra de tênis; *
> Quadra de tênis; *
> Quadra de tênis; *
> Quadra de tênis; *
> Quadra de tênis; *Vários Controles Inteligentes: 1-10V, Zigbee e DALI para Opção;
> Quadra de tênis; Sem UV ou IR e completamente livre de mercúrio;
> Quadra de tênis; L80/B10 @ 76.000h;
> Quadra de tênis; Suporte personalizado para projetos especiais;
> Quadra de tênis; > Driver: Driver MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Quadra de tênis; > Instalação: Suspensão, Montagem no Teto Opcional;
> Quadra de tênis; > Estádio esportivo interno;
> Quadra de badminton;
> Ginásio;
> Corredor/Galeria/Corredor
Sistema Geral
Material da Carcaça: Alumínio extrudado de acordo com a norma EN755
Material do Difusor: PC extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10)
Cor da Carcaça: Branco (RAL9016), Outras cores opcionais
Uniformidade: >0.70 (DIN EN 12193 Classe I)
Dissipação Térmica dos LEDs: Através do corpo da luminária AL 6063 sem aletas, sem fluidos condutores. Dissipação por convecção passiva, garantindo contato térmico com os módulos LED através de pasta de solda sem chumbo de alta condutividade
| Tipo de Lâmpada: LED Trocável |
| Saída de Luz: Direta |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: Difusor Aberto / Fechado com parafuso |
| Driver: Corrente constante com potência ajustável opcional via chave DIP, embutido na luminária, pré-cabeado |
Controle de Dimerização: ON-OFF | 1-10V | DALI2 | Dimerização Zigbee
IP (Classificação de Proteção de Ingresso): IP20 |
| IK (Resistência ao Impacto): IK10 |
| Classe de Proteção: Classe I |
| Fio Incandescente: 850°C (Abaixo de 30s) |
| Entrada de Cabo: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (Seção máxima 4mm²) |
| Instalação: Montado no Teto | Suspensão por Anel |
| Função Inteligente: Emergência |
| Sistema Elétrico |
| Passagem de Fios: Fios 3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² para opção |
| Tensão Principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF): ≥0.96 |
| Distorção Harmônica Total (THD): <10% |
| Tipo de Saída: Non-SELV (não isolado) |
| Fator de Cintilação: <1% |
| Medida de Visibilidade Estroboscópica (SVM): <0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): <1 |
| Conexão do Terminal: 3*1.0mm² como padrão, fio de dimerização máximo 3x2.5mm² + 2x1.5 mm², pontas de fio livres, comprimento sob medida |
| Potência das Luminárias | B10A | B16A | C10A | C16A |
| 100W | 13 | 20 | 19 | 32 |
| Módulo via Disjuntores LSS | 150W | 9 | 14 | 13 | 21 |
| 200W | 6 | 10 | 9 | 15 |
| Sistema de Fotometria |
| LEDs: SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de Rendição de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão de Correspondência de Cor): <5 (SDCM <3 Opcional) |
| UGR (4H, 8H): 24.9 (Cruzado) |
| 23.4 (Longitudinal) |
| Ângulo do Feixe: 120° |
| Vida Útil Média da Luminária: 95.000 horas (L80B10) |
| Manutenção de Lúmens no Fim da Vida Útil: >70% |
| Eficácia Luminosa: 130LPW (PROLine) |
| Potência Nominal: 100W | 150W | 200WLúmens Entregues |
|
@ 5000K, CRI>80 (PRO) | 13.000lm | 19.500lm | 26.000lm
Condição de Operação
|
| Temperatura/Umidade de Operação: -20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Médio de Vida Útil do LED L90B10: ≥0.96 |
| Vida Nominal Classificada (Tp <70°C): Até 100.000H |
| MTBF do Driver: 500.000H, MIL-HDBK-217F (25°C) |
Resistente à Vibração: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z
Ruído Acústico: <25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80. |
| * O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79. |
| * Informações de produto atualizadas e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com |
| * Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na folha de dados do produto. |
| * Os valores podem estar sujeitos a alterações devido ao binning de LED. |
| * Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra |

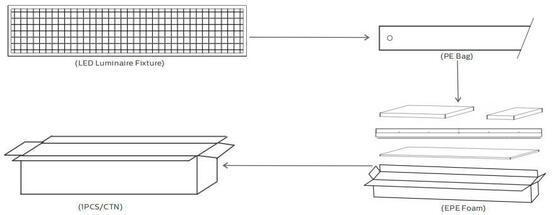

| Potência/W | Caixa Interna | Caixa Externa | QTY/CTN | Peso Líquido Unitário | Peso Bruto/Caixa |
| 100 | Nil | 1580x380x140mm | 1PCS | 12.2Kg | 13.8Kg |
| 150 | Nil | 1580x380x140mm | 1PCS | 12.8Kg | 14.6Kg |
200 | Nil | 1580x380x140mm | 1PCS | 14.3Kg | 15.9Kg
Por favor, leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
| Declaração:De acordo com o Padrão Internacional de Luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes internos ou semi-externos neutros. Enquanto isso, a DUALRAYS promete garantia total para os produtos. |
| Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer mau uso, a política de garantia não será mais garantida. |
| * |
| Equipe Profissional: >15 anos de experiência, fábrica própria, >10 engenheiros, capacidade de produção poderosa e sistema de gerenciamento de QC, fornecem produtos e serviços de boa qualidade; |
* Marca confiável: Construiu cooperação estável e de longo prazo com clientes europeus, obteve alta consideração e confiança, e tem armazém na Holanda para melhor serviço;
* Fornecer simulação DIALux: Envie-nos os parâmetros de suas aplicações, como distância, altura, largura, etc., nossa equipe de engenheiros fará a simulação de acordo com sua demanda e recomendará o melhor produto;
* Todas as nossas luminárias LED estão em conformidade com os padrões CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para os produtos líderes.
Envio:
Nota: Para pedidos pequenos, o expresso será o melhor. E para pedidos em massa, o envio por mar ou trem (destino Europa) é o melhor, mas leva muito tempo. Para pedidos urgentes, sugerimos por via aérea para o aeroporto mais nosso parceiro de transporte enviar para sua porta.
P1: Qual é a garantia para a luz tubular LED TB7?
R: 5 anos de garantia. Se ocorrerem problemas de qualidade do nosso lado durante este período, assumiremos os custos de envio e substituição.
P2: Quais métodos de pagamento você pode aceitar?
P7: Funções de dimerização?P3: O que é CRI?R: CRI é um número que reflete as cores reais dos objetos. CRI mais alto com custo mais alto. Para tubos de LED, o CRI é na maioria das vezes >80Ra, e 90Ra com custo mais alto.P4: Posso comprar apenas a carcaça separadamente?
R: Desculpe, fornecemos apenas a luminária completa, mas SKD/CKD pode ser aceito.P5: Existe um custo de envio barato para importar para o nosso país?
P7: Funções de dimerização?P6: Podemos obter suporte se tivermos nossa própria posição de mercado?R: Por favor, informe-nos seus detalhes sobre seu mercado, demanda, discutiremos e proporemos sugestões úteis para você, para encontrar a melhor solução para você.
P7: Funções de dimerização?R: DALI, PIR, 1-10V dimerização disponível, sensor de luz diurna embutido disponível para controle inteligente opcional.P8: Quais são as aplicações da sua luz tubular LED TB7?
