* ADC12 Die-castign Al, forjamento de molde integralmente, excelente condutividade térmica;
* LEDs SMD2835 de alto brilho SAN'AN / LUMILEDS, driver desenvolvido pela própria DUALRAYS ou SOSEN / driver opcional;
* Proteção IP65/IK08;
* Ângulo de feixe de 60°/90°/120° opcional;
* Acabamento com revestimento em pó resistente à corrosão;
*Instalações múltiplas: suspensão em laço, montagem no teto, montagem na parede;

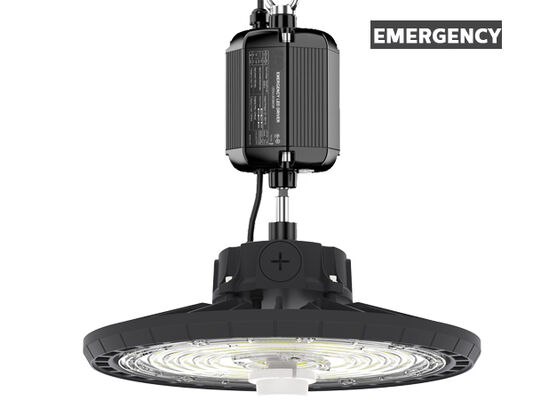

* Vários controles inteligentes: 1-10V, sensor de movimento, sensor de luz solar, Zigbee e emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentação comutável DIP como padrão (100%-80%-60%);
* Sem UV ou IR e totalmente livre de mercúrio;
* L80/B10 @ 52.000h;
* Suporte customizado para projetos especiais;
Opções:
> Driver: DUALRAYS Driver integrado desenvolvido pela própria, design fino, durável e compacto.
> 3 CCT opcionais;
> Alimentação comutável DIP (100%-80%-60%);
> Controles e Dimerização: 1-10V, Sensor de movimento, Sensor de luz natural, Zigbee e Emergência;
> Refletor: Refletor de PC com / sem montagem em tubo.
> Instalação: Suspensão em laço, montagem no teto, montagem na parede;
> Substituição de fonte de luz tradicional HID ou MH;
> Pavilhões fabris e áreas de produção;
> Armazéns e pavilhões logísticos;
> Lojas de ferragens e megalojas;
> Estádios e outras instalações desportivas;
> Substituição de lâmpadas tradicionais;

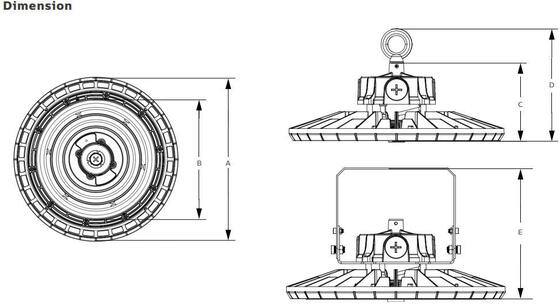

| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150φ280φ226119163,5 191,5 |
| 200φ320φ265 119164,5 192,5 |
| Sistema Geral |
Material da caixa: Alumínio ADC12 fundido de alta pressão EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acordo com a norma UNE EN 1706 revestido a pó |
| Material Difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Cor da caixa: Preto Metálico (RAL9017), Outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
| Dissipação Térmica dos LEDs: Através do corpo da luminária ADC12 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva garantindo contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Sistema óptico: lente óptica, refletor PC/alu opcional |
| Acabamento: Pintura em pó de poliéster, pulverizada eletrostaticamente e sublimada em forno, resistente à corrosão |
| Altura de montagem recomendada: 5 - 15 metros |
| Manutenção: LED não trocável, driver trocável |
| Driver: Corrente constante com potência opcional ajustável via interruptor DIP, embutido na luminária, pré-cabeado |
| Controle de escurecimento: ON-OFF | Escurecimento 1-10V | DALI-2 | Zigbee |
| IP (classificação de proteção de ingresso): IP65 |
| IK (resistência ao impacto): IK08 |
| Classe Protetora: Classe Ⅰ |
| Fio brilhante: 750°C (menos de 30 anos) |
| Prensa-cabos: Plástico M20x1,5 – IP68 | Plástico M25x1,5 – IP68 (opcional) |
| Instalação: Suspensão em laço | Montagem em suporte |

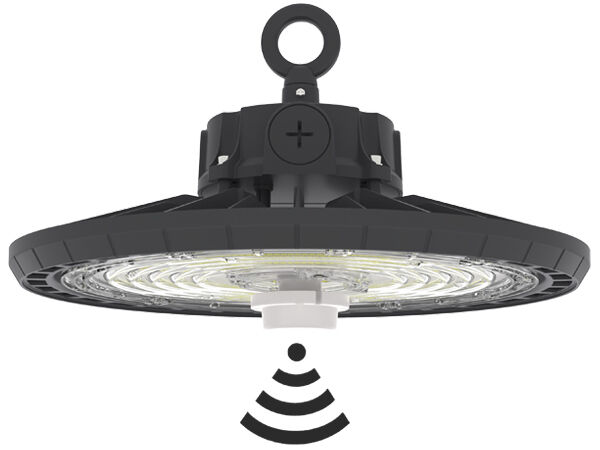

Função inteligente: Sensor PIR com limite de luz natural | Sensor de microondas com limite de luz natural ou luz natural
colheita | Emergência |
| Relação de saída de luz ascendente: ULOR 0 |
| Relação de saída de luz descendente: DLOR 100% |
| Sistema Elétrico |
| Conexão elétrica: 0,3m 3*1,0mm2 como suporte, máximo 3x2,5mm2 + 2x1,5 mm2 fio de escurecimento, extremidades de fio livres, fio de comprimento personalizado com plugue UE/AU/EUA para opção |
| Tensão principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de potência (PF): ≥0,97 |
| Distorção Harmônica Total (THD): <20% |
| Proteção contra surtos: DM: 6kV,CM: 6kV,Critério B |

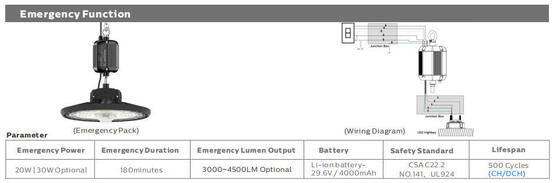

SPD (Opcional): Protetor contra surtos transitórios tipo 2, 10kV e 20kA. Conexão em série com termofusível
seccionador para uma proteção mais eficaz no final da sua vida útil |
| Tipo de saída: Não SELV (não isolado) |
| Fator de cintilação: <1%Perceptibilidade dos efeitos estroboscópicos (Pst) <1 |
| Medida de visibilidade estroboscópica (SVM): <0,4 |
| Perceptibilidade dos efeitos estroboscópicos (Pst): <1 |
| Luminárias Potência B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo via Disjuntores LSS 150W 4 6 6 10 |
| 200 W 3 5 6 8 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (temperatura de cor correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de reprodução de cores): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): <5 (SDCM<3 opcional) |
|
UGR (4H, 8H): 33,9 (Cruz)
33,9 (longitudinal)
|
| Ângulo de feixe: 60° | 90° | 120° Opcional |
| Vida Útil Média da Luminária: 52.000 horas (L80B10) |
| Manutenção do lúmen em eol >70% |
| Eficácia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potência nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (Pró) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmens entregues
@ 5000K, CRl>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condição de Operação |
| Temperatura/umidade de operação: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, não condensado |
| Temperatura/umidade de armazenamento: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70°C): Até 100.000H |
| MTBF do motorista: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente à vibração: 10 ~ 500 Hz, 5G 12 min / 1 ciclo, período de 72 min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: <25dB (distância de 30 cm, operação normal) |
| Garantia: 5 anos |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | Marca D | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais estão indicadas na ficha técnica do produto.
*Os valores podem estar sujeitos a alterações devido ao binning dos LEDs.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, eficiência 10% maior com 70Ra

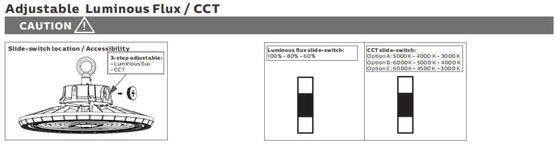

1. DESLIGUE a luminária primeiro.
2. Remova cuidadosamente a tampa IP65 com a mão.
3. Ajuste o interruptor deslizante manualmente para a configuração desejada - NÃO use nenhuma ferramenta de metal.
4. Coloque a tampa IP65 de volta no lugar.
5. LIGUE a luminária.

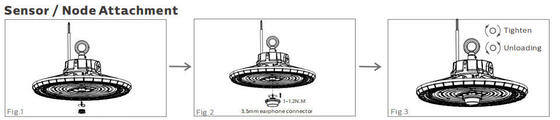

Remova a tampa. Conectando o dispositivo sensor. Finalizado.
Fixação / Fixação do laço. Acessório de gancho/laço.
Suporte de fixação à luminária. Montagem em superfície/teto.
Desligue a energia, conecte o fio AC.
Conexão de dimerização (com driver regulável)
1. compatível com dimerização de 0-10v.
2.Conecte os fios conforme o diagrama acima.
| Caixa interna de potência/W caixa externa QTY”/Unidade CTN NW GW/caixa |
| 100 260x260x150mm 790x273x282mm 5PCS 2,1Kg 13,6Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2,3Kg 14,1Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2,6Kg 14,8Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a utilize!
Declaração:
De acordo com o padrão internacional de luminárias LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambientes severos, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alto teor de amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
*Profissionalequipe:>15 anos de experiência, fábrica própria, >10 equipe de engenheiros, poderosa capacidade de produção e sistema de gerenciamento de controle de qualidade, fornecem produtos e serviços de boa qualidade;
* Marca confiável:Construiu uma cooperação estável e de longo prazo com clientes da Europa, obteve altos prêmios e confiança e possui um armazém na Holanda para um melhor serviço;
*Fornece simulação DIALux:Envie-nos seus parâmetros das aplicações, como distância, altura, largura, etc, nossa equipe de engenheiros fará simulação de acordo com sua demanda e recomendará o melhor produto;
*Todas as nossas luminárias LED estão em conformidade com o padrão CE, RoHS.TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listados para os principais produtos.
