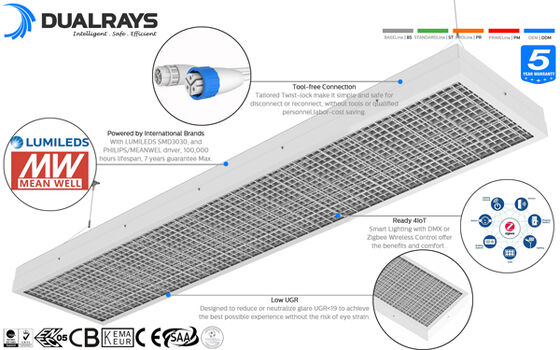

* Fonte de luz LED SAN'AN SMD2835 (0.5W) de Alto Brilho com CRI>80Ra, Driver SOSEN/Meanwell Opcional;
* Baixo Ofuscamento, Especialmente Adequado para Solução de Iluminação de Quadras Esportivas Internas;
* Proteção IP65 / IK10;
* Ângulo de feixe de 120°;
* Proteção IP20/IK10;
* UGR<19;

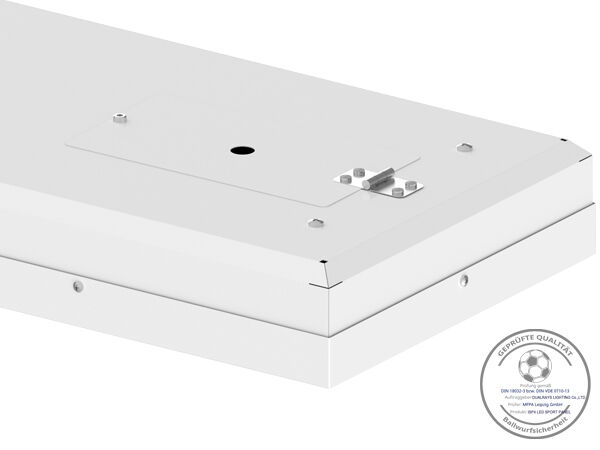

* Aprovação de teste de impacto de bola DIN18032-3 (DIN VDE 0710-13)
* Múltiplas Instalações: Suspensão, Montagem no Teto Opcional;

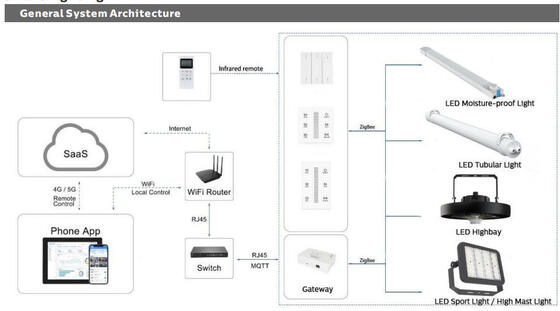

* Vários Controles Inteligentes: 1-10V, Zigbee e DALI para Opção;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 76.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Driver: Driver MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Controles e Dimerização: 1-10V, Zigbee e DALI para Opção;
> Instalação: Suspensão, Montagem no Teto Opcional;

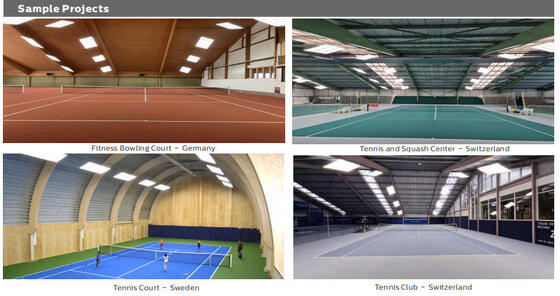

> Quadra de tênis;
> Estádio esportivo interno;
> Quadra de badminton;
> Ginásio esportivo;
> Corredor/Galeria/Corredor
| Sistema Geral |
| Material da Carcaça: Alumínio extrudado de acordo com a norma EN755 |

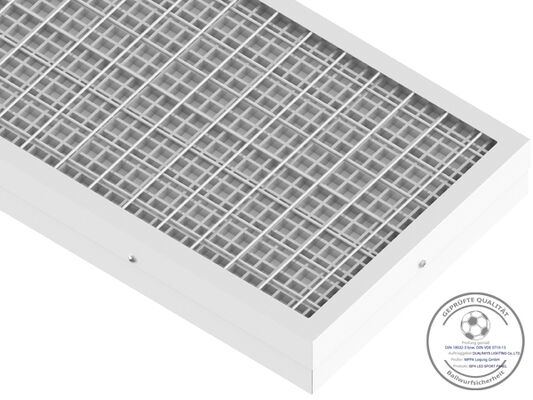

| Material do Difusor: PC extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça: Branco (RAL9016), Outras cores opcionais |

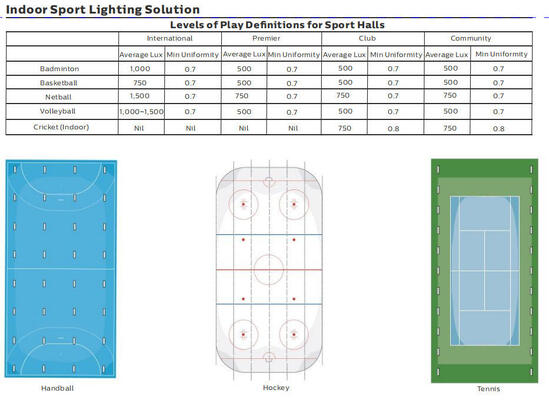

| Uniformidade: >0.70 (DIN EN 12193 Classe I) |
Dissipação Térmica dos LEDs: Através do corpo da luminária AL 6063 sem aletas, sem fluidos condutores. Dissipação por convecção passiva
garantindo o contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Tipo de Lâmpada: LED Substituível |
| Saída de Luz: Direta |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: Difusor Aberto / Fechado com parafuso |
| Driver: Corrente constante com potência ajustável opcional via chave DIP, embutido na luminária, pré-cabeado |
| Controle de Dimerização: LIGADO-DESLIGADO | 1-10V | DALI2 | Dimerização Zigbee |
| Classificação IP (Proteção de Entrada): IP20 |
| IK (Resistência ao Impacto): IK10 |
| Classe de Proteção: Classe Ⅰ |
| Fio Incandescente: 850°C (Abaixo de 30s) |
| Entrada de Cabo: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Seção máx. 4mm2) |
| Instalação: Montado no Teto | Suspensão por Anel |
| Função Inteligente: Emergência |
| Sistema Elétrico |
| Passagem de Fios: Fios 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 para passagem opcional |
| Tensão Principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF): ≥0.96 |
| Distorção Harmônica Total (THD): ＜10% |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Cintilação: ＜1% |
| Medida de Visibilidade Estroboscópica (SVM): ＜0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): ＜1 |
| Conexão do Terminal: 3*1.0mm2 como padrão, máx. 3x2.5mm2 + 2x1.5 mm2 fio de dimerização, pontas de fio livres, comprimento sob medida |
| Potência da Luminária B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Módulo via Disjuntores LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Sistema de Fotometria |
| LEDs: SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão de Correspondência de Cores): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24.9 (Transversal)
23.4 (Longitudinal)
|

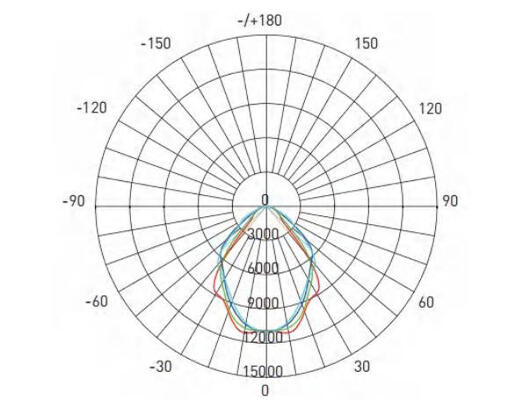

| Ângulo do Feixe: 120° |
| Vida Útil Média da Luminária: 95.000 horas (L80B10) |
| Manutenção de Lúmens no fim da vida útil >70% |
| Eficácia Luminosa: 130LPW (PROLine) |
| Potência Nominal: 100W 150W 200W |
Lúmens Entregues
@ 5000K, CRl>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Condição de Operação |
| Temperatura/Umidade de Operação: -20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Útil Médio dos LEDs L90B10: ≥0.96 |
| Vida Útil Nominal (Tp <70°C): Até 100.000H |
| MTBF do Driver: 500.000H, MIL-HDBK-217F (25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído Acústico: ＜25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de luz, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra

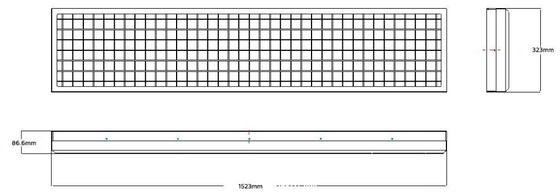

| Potência/W Caixa Interna Caixa Externa QTD/CTN Peso Líquido Unitário Peso Bruto/Caixa |
| 100 Nula 1580x380x140mm 1 UNIDADE 12.2Kg 13.8Kg |
| 150 Nula 1580x380x140mm 1 UNIDADE 12.8Kg 14.6Kg |
| 200 Nula 1580x380x140mm 1 UNIDADE 14.3Kg 15.9Kg |
Por favor, leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a utilize!
Declaração:
De acordo com o Padrão Internacional de Luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer mau uso, a política de garantia não será mais garantida.
* Equipe Profissional: >15 anos de experiência, fábrica própria, >10 engenheiros, capacidade de produção poderosa e sistema de gerenciamento de QC, fornecem produtos e serviços de boa qualidade;
* Marca confiável: Construiu cooperação estável e de longo prazo com clientes europeus, obteve altos elogios e confiança, e tem armazém na Holanda para melhor serviço;
* Fornece simulação DIALux: Envie-nos os parâmetros de suas aplicações, como distância, altura, largura, etc., nossa equipe de engenheiros fará a simulação de acordo com sua demanda e recomendará o melhor produto;
* Todas as nossas luminárias LED estão em conformidade com os padrões CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para os produtos líderes.
Envio:
Nota: Para pedidos pequenos, o expresso será o melhor. E para pedidos em massa, o envio por mar ou trem (destino Europa) é o melhor, mas leva muito tempo. Para pedidos urgentes, sugerimos via aérea para o aeroporto mais nosso parceiro de transporte envia para sua porta.
Q1: Qual é a garantia para a luz tubular LED TB7?
RE: 5 anos de garantia. Se ocorrerem problemas de qualidade do nosso lado durante este período, assumiremos os custos de envio e substituição.
Q2: Quais métodos de pagamento você pode aceitar?
RE: Podemos aceitar várias rotas de pagamento para ser mais flexível e conveniente para nossos clientes em todo o mundo, Western Union, Paypal, T/T, L/C. Mas geralmente o método de pagamento padrão é T/T para pedidos em massa, 30% T/T adiantado, saldo de 70% antes do envio. As informações bancárias estão escritas na PI.
Q3: O que é CRI?
RE: CRI é um número que reflete as cores reais dos objetos. CRI mais alto com custo mais alto. Para tubos de LED, o CRI é na maioria das vezes >80Ra, e 90Ra com custo mais alto.
Q4: Posso comprar apenas a carcaça separadamente?
RE: Desculpe, fornecemos apenas a luminária completa, mas SKD/CKD pode ser aceito.
Q5: Existe um custo de frete barato para importar para o nosso país?
RE: Para pedidos pequenos, o expresso será o melhor. E para pedidos em massa, o envio por mar ou trem (destino Europa) é o melhor, mas leva muito tempo. Para pedidos urgentes, sugerimos via aérea para o aeroporto mais nosso parceiro de transporte envia para sua porta.
Q6: Podemos obter suporte se tivermos nossa própria posição de mercado?
RE: Por favor, informe-nos seus pensamentos detalhados sobre seu mercado, demanda, discutiremos e proporemos sugestões úteis para você, para encontrar a melhor solução para você.
Q7: Funções de dimerização?
RE: DALI, PIR, 1-10V dimerização disponível, sensor de luz diurna embutido disponível para controle inteligente opcional.
Q8: Quais são as aplicações da sua luz tubular LED TB7?RE: Nossa luz highbay pode ser aplicada nas seguintes ocasiões:
> Substituição para fluorescente NCF;
> Fábrica de Processamento de Alimentos;
> Instalações Químicas;
> Armazém de Estábulo de Animais;
> Local de Lavagem de Carros;
> Locais Externos e Internos;
Bem-vindo a entrar em contato conosco para mais informações, visite nosso site oficial www.DUALRAYS.com ou envie-nos um e-mail para info@DUALRAYS.com para obter as informações e suporte mais recentes.
