* Al ADC12 Fundido, Forjado Integralmente, Excelente Condutividade Térmica;
* LEDs SMD2835 de Alto Brilho SAN'AN / LUMILEDS, Driver DUALRAYS Desenvolvido Próprio ou SOSEN / Driver Opcional;
* Proteção IP65 / IK08;
* Ângulo de feixe de 60°/90°/120° opcional;
* Acabamento com Revestimento em Pó Resistente à Corrosão;
* Múltiplas Instalações: Suspensão por Argola, Montagem no Teto, Montagem na Parede;
* Vários controles inteligentes: 1-10V, Sensor de Movimento, Sensor de Luz Natural, Zigbee e Emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potência com Interruptor DIP como Padrão (100%-80%-60%);
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 56.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Driver: Driver embutido desenvolvido pela DUALRAYS, design fino, durável e compacto.
> 3 CCT opcionais;
> Potência com Interruptor DIP (100%-80%-60%);
> Controles e Dimerização: 1-10V, Sensor de Movimento, Sensor de Luz Natural, Zigbee e Emergência;
> Refletor: Refletor de PC com / sem tampa. Montagem em tubo.
> Instalação: Suspensão por Argola, Montagem no Teto, Montagem na Parede;
> Substituição para fontes de luz HID ou MH tradicionais;
> Fábricas e áreas de produção;
> Armazéns e centros logísticos;
> Lojas de ferragens e hipermercados;
> Estádios e outras instalações esportivas;
> Substituição de lâmpadas tradicionais
| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ250 φ184 119 166.5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| Sistema Geral |
Material da Carcaça: Alumínio fundido sob alta pressão ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 de acordo com a norma UNE EN 1706 com revestimento em pó |
| Material do Difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Cor da Carcaça: Preto Metálico (RAL9017), Outras cores opcionais |
| Gaxetas de Vedação: Espuma de silicone |
| Dissipação Térmica dos LEDs: Através do corpo do luminário ADC12 AL sem aletas, sem fluidos condutivos. Dissipação por convecção passiva garantindo contato térmico com os módulos LED através de pasta de solda sem chumbo de alta condutividade |
| Sistema Óptico: Óptica de lente, refletor de PC/alumínio opcional |
Acabamento: Revestimento de tinta em pó de poliéster, pulverizado eletrostaticamente e sublimado no forno, Resistente à
corrosão |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: LED não substituível, driver substituível |
| Driver: Corrente constante com potência opcional ajustável via interruptor DIP, embutido no luminário, pré-conectado |
| Controle de Dimerização: LIGA-DESLIGA | Dimerização 1-10V | DALI-2 | Zigbee |
| IP (Classificação de Proteção de Ingresso): IP65 |
| IK (Resistência ao Impacto): IK08 |
| Classe de Proteção: Classe I |
| Fio Incandescente: 750°C (Abaixo de 30s) |
| Prensa-cabos: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalação: Suspensão por Argola | Montagem com Suporte |
Função Inteligente: Sensor PIR com limiar de luz natural | Sensor de Micro-ondas com limiar de luz natural ou luz natural
coleta | Emergência |
| Razão de saída de luz para cima: ULOR 0 |
| Razão de saída de luz para baixo: DLOR 100% |
| Sistema Elétrico |
| Conexão elétrica: 0.3m 3*1.0mm² como padrão, cabo de dimerização máx. 3x2.5mm² + 2x1.5 mm², pontas de fio livres, comprimento de cabo personalizado com plugue UE/AU/US como opção |
| Tensão Principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de Potência (PF): ≥0.97 |
| Distorção Harmônica Total (THD): <20% |
| Proteção contra Surtos: DM: 6kV, CM: 6kV, Critério B |
SPD (Opcional): Protetor contra surtos transientes Tipo 2, 10kV e 20kA. Conexão em série com termofusível
desconector para uma proteção mais eficaz ao final de sua vida útil |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Flicker: <1% Perceptibilidade de Efeitos Estroboscópicos (Pst) <1 |
| Medida de Visibilidade Estroboscópica (SVM): <0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): <1 |
| Luminárias Potência B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo via Disjuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| Classe de Eficiência Energética (EEC): A++ |
| SDCM (Desvio Padrão de Correspondência de Cores): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 33.9 (Transversal)
33.9 (Longitudinal)
|
| Ângulo do Feixe: 60° | 90° | 120° Opcional |
| Vida Útil Média do Luminário: 56.000 horas (L80B10) |
| Manutenção de Lúmens no final da vida útil >70% |
| Eficácia Luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potência Nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmens Entregues
@ 5000K, CRl>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condição de Operação |
| Temperatura/Umidade de Operação: -30~ +60°C (-22°F ~ 140°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -30~ +80°C (-22°F ~ 176°F) / 5~85% UR, sem condensação |
| Tempo Útil Médio dos LEDs L80B10: ≥100.000H |
| Vida Nominal Nominal (Tp<70°C): Até 100.000H |
| MTBF do Driver: 198.000H, MIL-HDBK-217F(25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído Acústico: <25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de luz, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra
1. Desligue a luminária primeiro.
2. Remova cuidadosamente a tampa IP65 com a mão.
3. Ajuste o interruptor deslizante com a mão para a configuração desejada - NÃO use nenhuma ferramenta de metal.
4. Recoloque a tampa IP65.
5. Ligue a luminária.

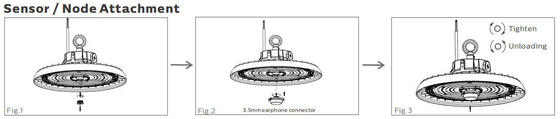

Remova a tampa. Fixando o dispositivo sensor. Concluído.
Fixação / Segurança da argola. Fixação de gancho/argola.

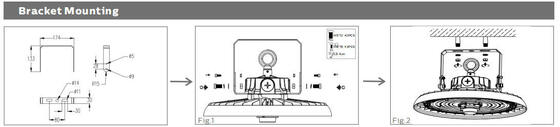

Fixação do suporte à luminária. Montagem em superfície / teto.
Desligue a energia, conecte o fio AC.
Conexão de dimerização (com driver dimerizável)
1. Compatível com dimerização 0-10V.
2. Conecte os fios conforme o diagrama acima.
| Potência/W Caixa Interna Caixa Externa QTD/CTN Peso Líquido Unidade Peso Bruto/Caixa |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Por favor, leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de luminárias LED, aqui a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer má aplicação, a política de garantia não será mais garantida.
