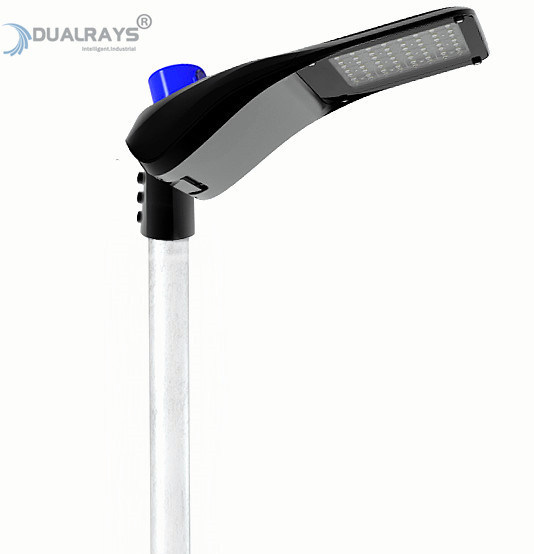

* LEDs SMD3030 2D / SMD5050 de alto brilho SAN'AN LUMILEDS LUXEON, condutor ELG Meanwell opcional;
* "Fusão a die" de precisão integrada ADC12 AL, excelente condutividade térmica;
* Proteção IP65 / IK08;
* Optica profissional Tipo I/Tipo II ((Longo e Médio) /Tipo III ((Médio) /Tipo IV/Tipo V (Médio) Opcional;
* Finish de pintura de pulverização de superfície, resistente à oxidação/corrosão/ácido
*Disponível uma base de bloqueio de torção de 7 pinos para controlador de fotocélula ou controlador sem fios Zigbee;
* ±10°/-90°(<90W) ou ±15°/-90°(>90W) cabeça de lâmpada ajustável;
* Vários controles inteligentes: 1-10V, DALI, Sensor de Microondas, Sensor de Luz Diurna, Zigbee opcional;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 60.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Condutor: Meanwell//SOSEN,DURALYS, condutor próprio, durável e compacto.
> LEDs: LUMILEDS/SAN'AN LEDsOpcional;
> Eficiência: 130LPW/160LPW Opcional;
> Controles e atenuação: 1-10V, DALI, Sensor de Microondas, Sensor de Luz Diurna, Zigbee opcional;
> SPD: Protector contra sobretensões de 10KV/20KV.
> Lentes ópticas:Tipo I/Tipo II ((Longo e Médio) /Tipo III ((Médio) /Tipo IV/Tipo V (Médio) óptico Opcional;
> ciclovias e zonas ≤ 30 km/h;
> Áreas urbanas e residenciais;
> Áreas industriais e estacionamentos;
> Avenidas;
> Estradas interurbanas e rotativas;
> Autoestradas e rodovias;
| Sistema Geral |
Materiais do invólucro: Alumínio ADC12 fundido sob alta pressão EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 de acordo com a norma UNE EN 1706 revestido em pó |
| Ecrã: vidro temperado plano de espessura de 4 mm de alta transparência, policarbonato, resistente aos raios UV |
| Material do difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, condicional ao filtro UV ((IK08) |
| Cor da caixa: cinza metálico (RAL9006), outras cores opcionais |
| Garrafas de vedação: espuma de silicone |
| LEDs Dissipação térmica: através do corpo da luminária ADC12 AL sem barbatanas, sem fluidos condutores. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Parênteses: ø42 - ø63 mm, entrada da torneira: 100 mm |
| Inclinação: ajustável sem ferramentas em 0°, 5°, 10°, 15° (posttop) |
Revestimento: Poliéster em pó revestido de tinta, pulverizado eletrostaticamente e sublimado no forno, resistente a
corrosão |
| Altura recomendada de montagem: 5 - 12 metros |
| Concepção modular para fácil substituição de componentes: LEDs,motoristas, SPD |
Condutor: condutor ajustável e programável de corrente constante, incorporado na luminária, pré-cablado num
Placas de aço galvanizadas |
| Controle de atenuação: ON-OFF 1-10V atenuação DALI-2 Zigbee |
| IP (Classificação de proteção contra penetração): IP65 |
| IK (resistência a impactos): IK08 |
| Classe de protecção: Classe I |
| Instalação: entrada lateral. Post-top. Em mastro. Sem ferramentas. |
| Entrada de cabo: H05RN-F 3*1,0mm2 |
| Resistência à tensão de sobretensão: 6KV 1,2/50μs |
| SPD (opcional): 10kV-10kA, tipo II, com sinal LED e fusível térmico para desconectar a carga no final da vida útil. |
Função Inteligente: WL (sistema de comunicação sem fio) DALI (interface de escurecimento digital)
NEMA (Socket 3/5/7 pin (ANSI C136.41)) ZHAGA (Socket 4 pin (ZHAGA Book 18) PHOTOCELL |
| Sistema elétrico |
| Tensão principal: 200~240VAC/ 50~60Hz. |
| Fator de potência (PF): ≥ 0.95 |
| Distorção Harmônica Total (THD): < 10% |
| Tipo de saída: não-SELV ((não isolado) |
| Fator de piscar: < 1% |
| Eficiência do condutor: > 90% |
| Classe energética: A++ IPEA>1.15 |
| Sistema de fotometria |
| LEDs: SMD3030 / SMD5050 Opcional |
|
CCT (temperatura de cor correlacionada): CCT único (3000K. 4000K. 5000K. 5700K. 6500K)
|
| CRI (Colour Rendering Index): > 70Ra para padrão (> 80Ra para CRI mais elevado disponível) |
| Segurança fotobiológica: RG0 (exento de risco) |
| Relação de potência luminosa ascendente: ULOR 0% |
| Relação de saída de luz descendente: DLOR 100% |
|
Índice de brilho: entre D5 e D6 (dependendo da distribuição da luz)
|
| Categoria de intensidade luminosa: entre G*4 e G*6 (dependendo da distribuição da luz) |
| Fluxo luminoso: CIE n.o 3 |
| SDCM (desvio-padrão de correspondência de cores): < 6 |
| Ângulo do feixe: T1 T2L T2M T3M T4M T5M |
| Duração útil média do luminário: 60.000 horas (L80B10) |
| Manutenção do lúmen em e.o.l.: > 70% |
|
Eficiência luminosa: 130LPW (PROLine)
|
| Potência nominal: 30W 60W 90W 120W 150W 180W |
|
Lumens fornecidos
@ 5000K, CRl>70 (PRO) 3,600lm 7,200lm 10,900lm 14,400lm 18,000lm 21,600lm
|
| (PRIME)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| Condição de operação |
| Temperatura de operação / Umidade: -20 ~ + 50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, não condensado |
| Temperatura / Umidade de armazenamento: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Duração de vida nominal (Tp < 70°C): até 100 000 horas |
| MTBF do condutor: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistente à vibração: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: < 25 dB (30 cm de distância, funcionamento normal) |
| Garantia: 5 anos (prorrogável até 7 anos) |
| Certificações |
| Certificado Global: ENEC. CE. RoHS. Marca D. KEMA-KEUR Listado, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Directivas de Segurança: EN 60598-1 |
| Diretivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Outras Directivas: IEC 62262 |
* Tolerância ao fluxo luminoso, tolerância à potência e tolerância à temperatura da cor ±5%, 5000K e CRl>70.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* As informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais estão indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Os parâmetros na ficha de dados são dados para Ta=25°C, com base em 5000K/70Ra.
*Tolerância de potência com versão ZHAGA ou fonte de alimentação D4i/SR: ±10%.
Desligue a energia, ligue o fio AC.
Conexão de atenuação (com condutor atenuável)
1- Compatível com 0-10V.
2Conecte os fios como no diagrama acima.
| Potência/W Caixa interna Caixa externa QTY/CTN Unidade N.W G.W/Cartão |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150x350x150mm 790x363x372mm 5PCS 2,9Kg 15,6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choques eléctricos, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
* Desembalar e examinar cuidadosamente a lâmpada, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminárias LED,aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros interiores ou semi-externosEnquanto isso, a DUALRAYS promete uma garantia completa para os produtos.
Qualquer aplicação em ambientes adversos, incluindo temperatura elevada/baixa, humidade elevada, salinidade elevada, amônia elevada, etc., não é permitida sem a confirmação oficial do fabricante.Caso ocorra uma aplicação incorreta, a política de garantia já não é garantida.
*ProfissionalEquipa:>15 anos de experiência, fábrica própria, >10 engenheiros, capacidade de produção poderosa e sistema de gestão de QC, fornecem produtos e serviços de boa qualidade;
* Marca confiável:Construiu uma cooperação estável e a longo prazo com os clientes europeus, obteve um alto preço e confiança e tem armazém nos Países Baixos para um melhor serviço;
*Fornecer simulação DIALux:Envie-nos os seus parâmetros das aplicações, como distância, altura, largura, etc, nossa equipe de engenheiros fará simulação de acordo com a sua demanda e recomendar o melhor produto;
*Todas as nossas luminárias LED cumprem com o padrão CE, RoHS.Os principais produtos incluem: TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
