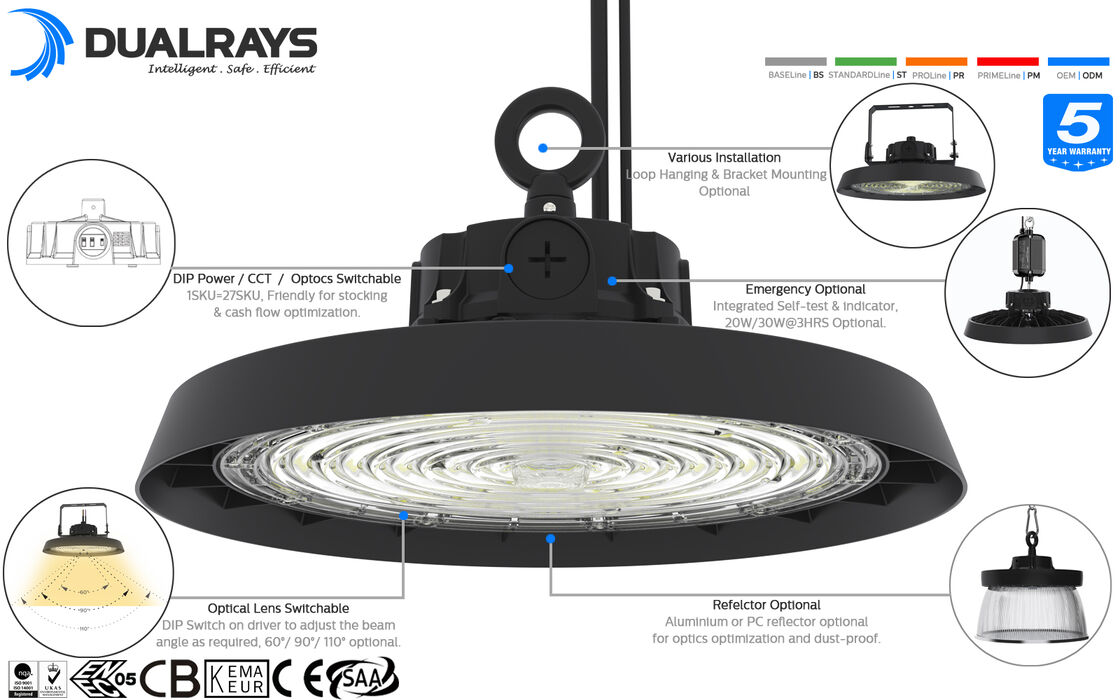

* ADC12 Die-castign Al, Moldagem Integral Forjada, Excelente Condutividade Térmica;
* LEDs SMD2835 de alto brilho SAN'AN / LUMILEDS, Driver desenvolvido pela DUALRAYS ou Driver SOSEN / Opcional;
* Proteção IP65 / IK08;
* Ângulo de feixe de 60°/90°/120° opcional;
* Acabamento com revestimento em pó resistente à corrosão;
* Múltiplas Instalações: Suspensão por laço, Montagem no teto, Montagem na parede;

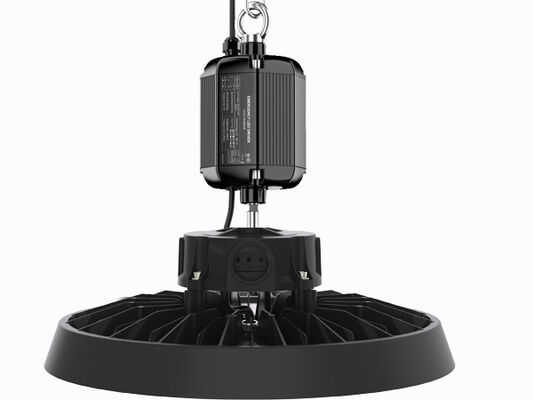

* Vários controles inteligentes: 1-10V, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potência comutável por DIP como padrão (100%-80%-60%);

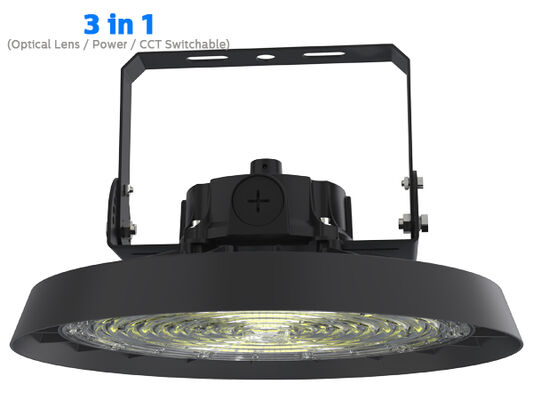

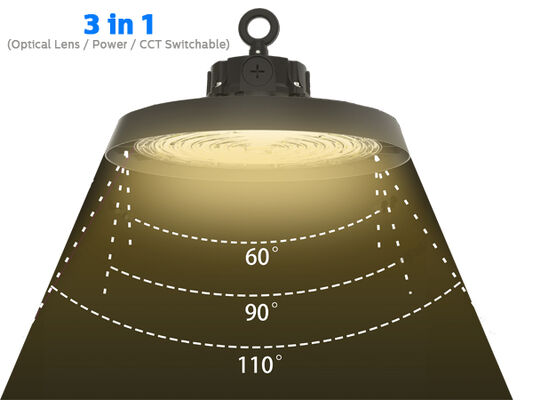

* Lente óptica comutável por DIP (60°/90°/110°) Opcional (Versão PROLine de 200W);
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 65.000h;
* Personalizado suportado para projetos especiais;
Opções:
> Driver: Meanwell//SOSEN.
> 3 CCT opcionais;
> Potência comutável por DIP (100%-80%-60%);
> Lente óptica comutável por DIP (60°/90°/110°) Opcional (Versão PROLine de 200W)
> Controles e Dimming: 1-10V, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência;
> Refletor: Refletor de PC com / sem cobertura. montagem em tubo.
> Instalação: Suspensão por laço, Montagem no teto, Montagem na parede;
> Substituição para fonte de luz HID ou MH tradicional;

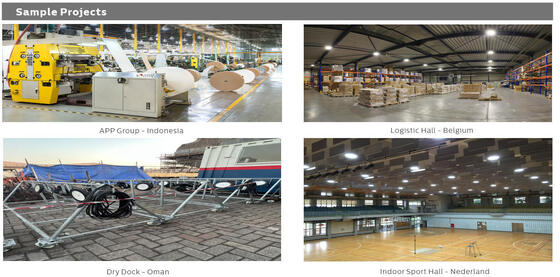

> Galpões de fábrica e áreas de produção;
> Armazéns e galpões logísticos;
> Lojas de ferragens e megastores;
> Estádios e outras instalações esportivas;
> Substituição de lâmpadas tradicionais;

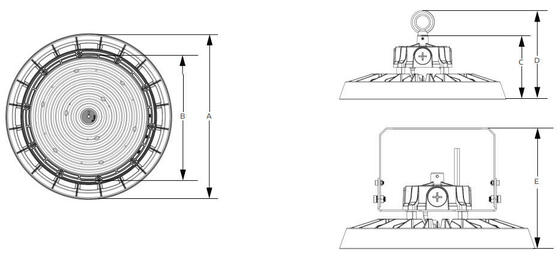

| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistema Geral |
Material da Carcaça: Alumínio ADC12 fundido sob pressão de alta pressão EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acordo com a norma UNE EN 1706 com revestimento em pó |
| Material do Difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Cor da Carcaça: Preto Metálico (RAL9017), Outras cores opcionais |
| Juntas de Vedação: Espuma de silicone |
Dissipação Térmica dos LEDs: Através do corpo da luminária ADC12 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva
garantindo contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Sistema óptico: Óptica de lente, refletor PC/alu opcional |
| Acabamento: Revestimento de tinta em pó de poliéster, pulverizado eletrostaticamente e sublimado no forno, Resistente à corrosão |
| Altura de montagem recomendada: 5 - 15 metros |
| Manutenção: LED não substituível, driver substituível |
| Driver: Corrente constante com potência opcional ajustável via chave DIP, embutido na luminária, pré-cabeado |
| Controle de Dimming: ON-OFF | Dimming 1-10V | DALI-2 | Zigbee |
| IP (Classificação de Proteção de Entrada): IP65 |
| IK (Resistência ao Impacto): IK08 |
| Classe de Proteção: Classe Ⅰ |
| Fio Incandescente: 750°C (Abaixo de 30s) |
| Prensa-cabo: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalação: Suspensão por laço | Montagem em suporte |
| Função Inteligente: Sensor PIR com limiar de luz do dia| Sensor de micro-ondas com limiar de luz do dia ou aproveitamento da luz do dia| Emergência |
| Relação de saída de luz ascendente: ULOR 0 |
| Relação de saída de luz descendente: DLOR 100% |
| Sistema Elétrico |
| Conexão elétrica: 0,3m 3*1,0mm2 como padrão, máx. 3x2,5mm2 + 2x1,5 mm2 fio de dimming, extremidades de fio livres, fio de comprimento sob medida com plugue EU/AU/US para opção |
| Tensão Principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de Potência (PF): ≥0,97 |
| Distorção Harmônica Total (THD): ＜20% |
| Proteção contra Surtos: DM: 6kV,CM: 6kV,Critério B |
SPD (Opcional): Tipo 2, protetor contra surtos transitórios de 10kV e 20kA. Conexão em série com termofusível
desconector para uma proteção mais eficaz no final de sua vida útil |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Flicker: ＜1%Perceptibilidade de Efeitos Estroboscópicos (Pst) ＜1 |
| Medida de Visibilidade Estroboscópica (SVM): ＜0,4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): ＜1 |
| Potência das Luminárias B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo via Disjuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de Cor Correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| IRC (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para IRC mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão da Correspondência de Cores): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 33,9 (Cruzado)
33,9 (Longitudinal)
|
| Ângulo do Feixe: 60° | 90° | 120° Opcional |
| Vida útil média útil da luminária: 65.000 horas (L80B10) |
| Manutenção do fluxo luminoso no final da vida útil >70% |
| Eficácia Luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potência Nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm Máx. 36.000lm Máx. 45.000lm |
|
Lúmens Entregues
@ 5000K, CRl>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm Máx. 40.800lm Máx. 51.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm Máx. 45.600lm Máx. 57.000lm |
| Condição de Operação |
| Temperatura / Umidade de Operação: -30~ +60℃ (-22°F ~ 140°F) / 5~85% UR, não condensado |
| Temperatura / Umidade de Armazenamento: -30~ +80℃ (-22°F ~ 176°F) / 5~85% UR, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70℃): Até 100.000H |
| MTBF do Driver: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente à Vibração: 10~500Hz,5G 12min / 1ciclo,período por 72min. Cada um ao longo dos eixos X,Y,Z |
| Ruído Acústico: ＜25dB (distância de 30cm, operação normal) |
| Garantia: 5 anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância do fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de iluminação, a distribuição da intensidade da luz e a eficiência da luz foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na ficha técnica do produto.
* Os valores podem estar sujeitos a alterações devido ao binning do LED.
* Os parâmetros na ficha técnica são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra
1. Desligue a luminária primeiro.
2. Remova cuidadosamente a tampa IP65 com a mão.
3. Ajuste o interruptor deslizante com a mão para a configuração desejada - NÃO use nenhuma ferramenta de metal.
4. Coloque a tampa IP65 de volta no lugar.
5. Ligue a luminária.
Retire o suporte da instalação. Fixe o suporte no highbay com uma chave de fenda, concluído.
lado do suporte e conecte 3 fios ao driver. conecte o sensor de micro-ondas no outro
pacote .
Desligue a energia, conecte o fio AC.
Conexão de dimming (Com driver dimmable)
1. Compatível com dimming 0-10V.
2. Conecte os fios como no diagrama acima.
| Potência/W Caixa interna Caixa externa QTD”/CTN Unidade N.W G.W/Carton |
| 100 270x270x150mm 790x283x292mm 5PCS 2,4Kg 14,2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2,6Kg 15,6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2,8Kg 16,9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3,1Kg 18,2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3,2Kg 18,6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto for danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de luminária LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc. não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
