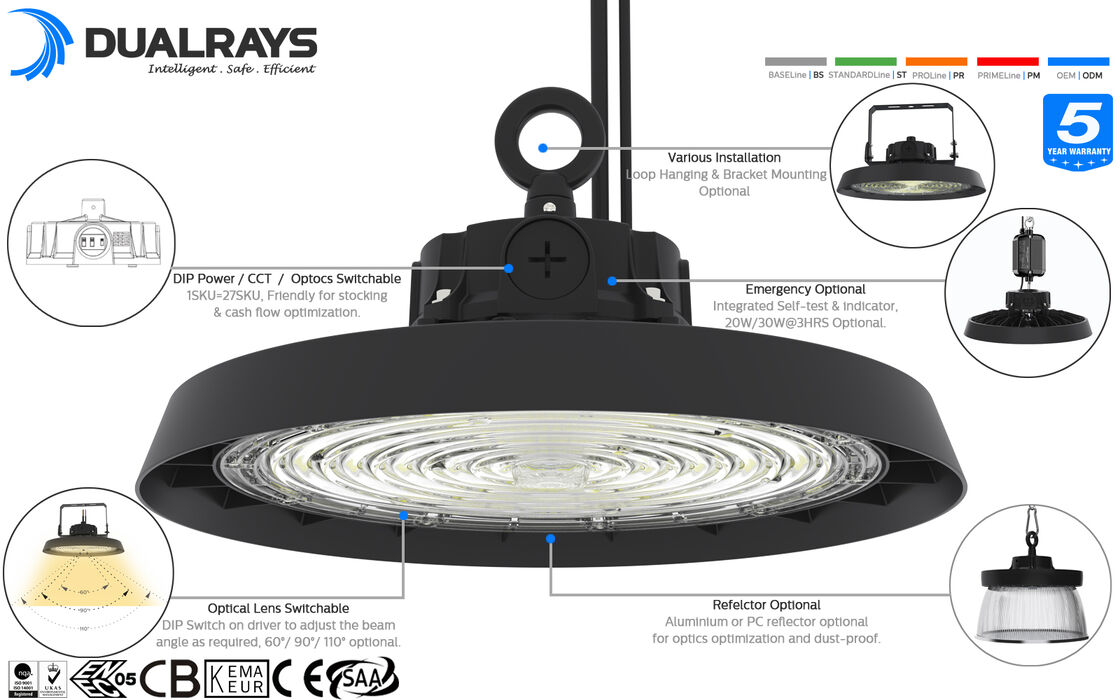

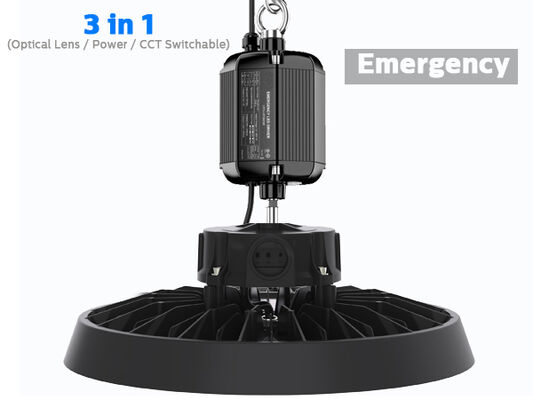

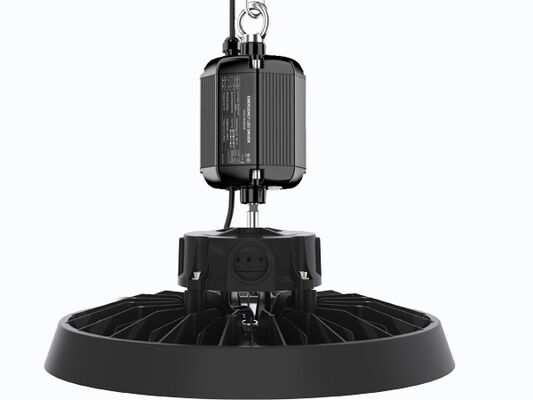

* ADC12 Al, Forja integrada de moldes, Excelente condutividade térmica;
* SAN'AN / LUMILEDS LEDs SMD2835 de alto brilho, DUALRAYS Driver próprio ou SOSEN / Driver opcional;
* Proteção IP65 / IK08;
* ângulo de raio 60°/90°/120° opcional;
* Revestimento em pó resistente à corrosão;
*Instalações múltiplos: pendurar em circuito, montar no teto, montar na parede;
* Vários controles inteligentes: 1-10V, sensor de movimento, sensor de luz do dia, Zigbee e Emergência;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* A potência comutável DIP como padrão ((100%-80%-60%);

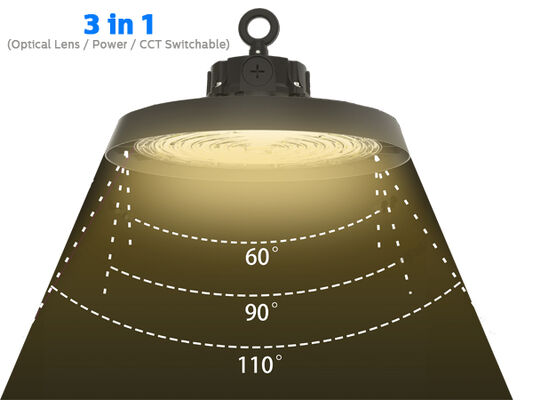

* Lente óptica comutável DIP (60°/90°/110°) Opcional ((Versão PROLine de 200W);
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 65.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Condutor: Meanwell//SOSEN.
> 3 CCT opcional;
> Potência comutável DIP (100%-80%-60%);
> Lente óptica comutável DIP (60°/90°/110°) Opcional ((Versão PROLine de 200W)
> Controles e atenuação: 1-10V, sensor de movimento, sensor de luz natural, Zigbee e emergência;
> Refletor: refletor PC com / sem montagem de tubo.
> Instalação: pendurar em circuito, montar no teto, montar na parede;
> Substituição de fontes de luz HID ou MH tradicionais;

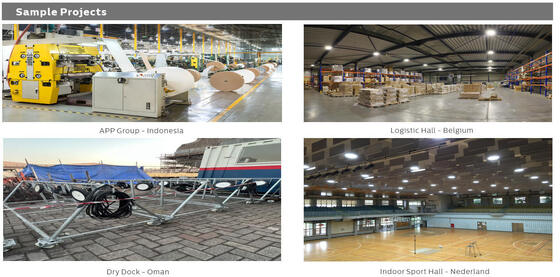

> Salas de fábrica e áreas de produção;
> Armazéns e salas de logística;
> Lojas de ferramentas e megastores;
> Estádios e outras instalações desportivas;
> Substituição de lâmpadas tradicionais;

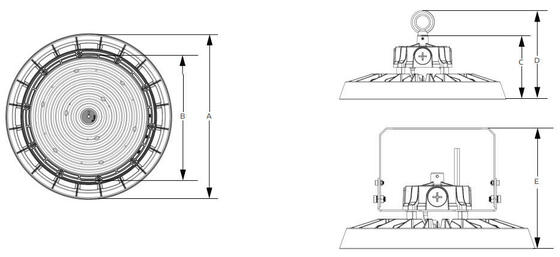

| Potência/W Tamanho A / mm Tamanho B / mm Tamanho C / mm Tamanho D / mm Tamanho E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistema Geral |
Material da caixa: Alumínio ADC12 fundido sob alta pressão EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acordo com a norma UNE EN 1706 revestido em pó |
| Material do difusor: PC injetado de acordo com a norma UNE-EN ISO 294-2:2019, condicional ao filtro UV ((IK08) |
| Cor da caixa: Preto metálico (RAL9017), outras cores opcionais |
| Garrafas de vedação: espuma de silicone |
Dissipação térmica: através do corpo da luminária ADC12 AL sem barbatanas, sem fluidos condutores.
assegurar o contacto térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Sistema óptico: Lente óptica, PC/alu-refletor opcional |
| Revestimento: Poliéster em pó revestido com tinta, pulverizado eletrostaticamente e sublimado no forno, resistente à corrosão |
| Altura recomendada de montagem: 5 - 15 metros |
| Manutenção: LED não substituível, condutor substituível |
| Condutor: corrente constante com potência opcional ajustável através de um interruptor DIP, incorporado na luminária, pré-cablado |
| Controle de atenuação: ON-OFF 1-10V atenuação DALI-2 Zigbee |
| IP (Classificação de proteção contra penetração): IP65 |
| IK (resistência a impactos): IK08 |
| Classe de protecção: Classe I |
| Fios luminosos: 750°C (menos de 30oC) |
| Glândula do cabo: Plástico M20x1.5 ¢ IP68 ¢ Plástico M25x1.5 ¢ IP68 (opcional) |
| Instalação: pendurar o loop. |
| Função inteligente: Sensor PIR com limiar de luz diurna |
| Relação de saída luminosa para cima: ULOR 0 |
| Relação de saída de luz descendente: DLOR 100% |
| Sistema elétrico |
| Conexão elétrica: 0,3m 3*1,0mm2 como suporte, máximo 3x2,5mm2 + 2x1,5mm2 fio de atenuação, extremidades de fio livres, fio de comprimento sob medida com tomada UE/UA/EUA opcional |
| Voltagem principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Fator de potência (PF): ≥ 0.97 |
| Distorção Harmônica Total (THD): < 20% |
| Proteção contra sobretensões: DM: 6kV,CM: 6kV,Critério B |
SPD (opcional): Protector de sobretensão transitória tipo 2, 10kV e 20kA. Conexão em série com termofuso
um dispositivo de desconexão para uma proteção mais eficaz no final da sua vida útil |
| Tipo de saída: não-SELV ((não isolado) |
| Fator de piscar: < 1% Perceptibilidade dos efeitos estroboscópicos (Pst) < 1 |
| Medida de visibilidade estroboscópica (SVM): <0.4 |
| Perceptividade dos efeitos estroboscópicos (Pst): < 1 |
| Luminárias Potência B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo através de disjuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistema de fotometria |

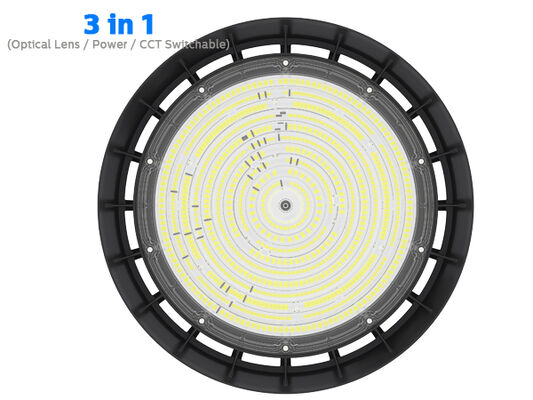

| LEDs: SMD2835 (1W) |
|
CCT (temperatura de cor correlacionada): CCT único (3000K. 4000K. 5000K. 5700K. 6500K)
3CCT opcional (3000-4000-5000K.
|
| CRI (Colour Rendering Index): > 80Ra para padrão (> 90Ra para CRI mais elevado disponível) |
| Segurança fotobiológica: RG0 (exento de risco) |
| CEE (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H): 33,9 (Cross)
33.9 (Longitudinal)
|
| Ângulo do feixe: 60°. 90°. 120° opcional. |
| Duração útil média do luminário: 65.000 horas (L80B10) |
| Manutenção do lumen a e.o.l. > 70% |
| Eficiência luminosa: 150LPW (PROLINE) |
| Potência nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) 240W DIP ((150W/200W/240W) 300W DIP ((180W/240W/300W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lmMax. 36.000lm Max. 45.000lm |
|
Lumens fornecidos
@ 5000K, CRl> 80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lmMax. 40.800mm Max. 51.000mm
|
| Max. 19.000lm Max. 28.500lm Max. 38.000lmMax. 45,600 mm Max. 57,000 mm |
| Condição de operação |
| Temperatura/umidade de operação: -30~+60°C (-22°F~140°F) / 5~85% RH, não condensado |
| Temperatura / Umidade de armazenamento: -30 ~ + 80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Duração de vida nominal (Tp < 70°C): até 100 000 horas |
| MTBF do condutor: 198.000H,MIL-HDBK-217F ((25°C) |
| Resistente à vibração: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: < 25 dB (30 cm de distância, funcionamento normal) |
| Garantia: 5 anos (prorrogável até 7 anos) |
| Certificações |
| Certificado Global: ENEC. CE. RoHS. Marca D. KEMA-KEUR Listado, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Directivas de Segurança: EN 60598-1 |
| Diretivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Outras Directivas: IEC 62262 |
* Tolerância ao fluxo luminoso, Tolerância à potência e Tolerância à temperatura da cor ±5%, 5000K e CRl> 80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* As informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais estão indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Os parâmetros na ficha de dados são dados para Ta=25°C, com base em 4000K/80Ra, eficiência 10% superior com 70Ra

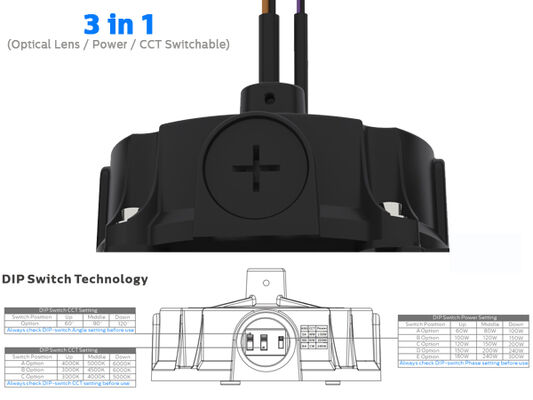

1Desligue a luminária primeiro.
2Remova cuidadosamente a tampa IP65 à mão.
3. Ajustar manualmente o interruptor de deslizamento para a posição desejada - NÃO utilizar ferramentas metálicas.
4Coloque a cobertura IP65 de volta no lugar.
5Ligue a luminária.

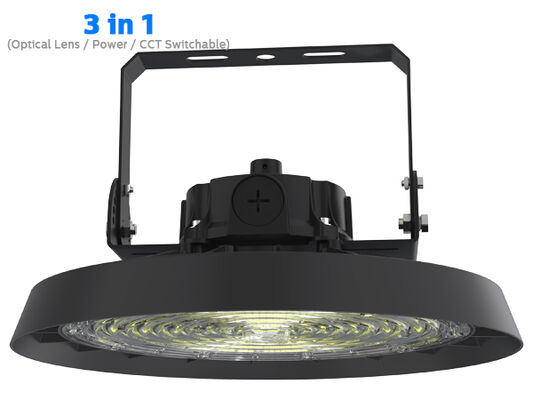

Retira o suporte da instalação, fixa o suporte no porta-malas, com o controlador de parafusos, pronto.
lado do suporte, e cablagem 3 fios para o condutor. conectar o sensor de microondas no outro
Pacote.
Desligue a energia, ligue o fio AC.
Conexão de atenuação (com condutor atenuável)
1- Compatível com 0-10V.
2Conecte os fios como no diagrama acima.
| Potência/W Caixa interna Caixa externa QTY/CTN Unidade N.W G.W/Cartão |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2,8Kg 16,9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choques eléctricos, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
* Desembalar e examinar cuidadosamente a lâmpada, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminárias LED,aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros interiores ou semi-externosEnquanto isso, a DUALRAYS promete uma garantia completa para os produtos.
Qualquer aplicação em ambientes adversos, incluindo temperatura elevada/baixa, humidade elevada, salinidade elevada, amônia elevada, etc., não é permitida sem a confirmação oficial do fabricante.Caso ocorra uma aplicação incorreta, a política de garantia já não é garantida.
