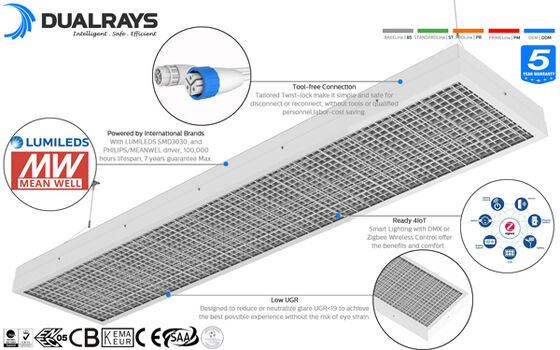

* Fonte de luz LED SAN'AN SMD2835 (0.5W) de Alto Brilho com CRI>80Ra, Driver SOSEN/Meanwell Opcional;
* Baixo Ofuscamento, Especialmente Adequado para Solução de Iluminação de Quadras Esportivas Internas;
* Proteção IP65 / IK10;
* Ângulo de feixe de 120°;
* Proteção IP20/IK10;
* UGR<19;

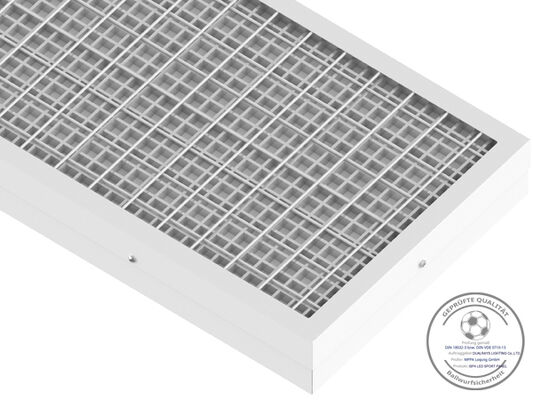

* Aprovação de teste de impacto de bola DIN18032-3 (DIN VDE 0710-13)

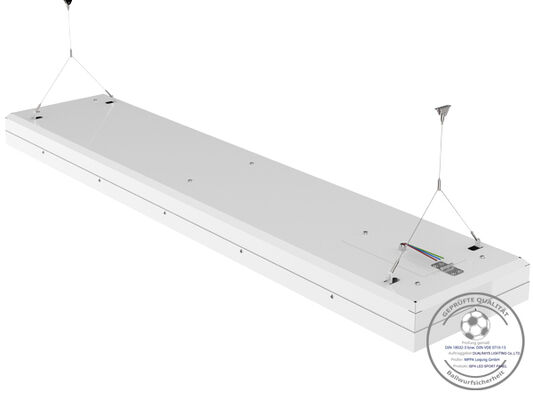

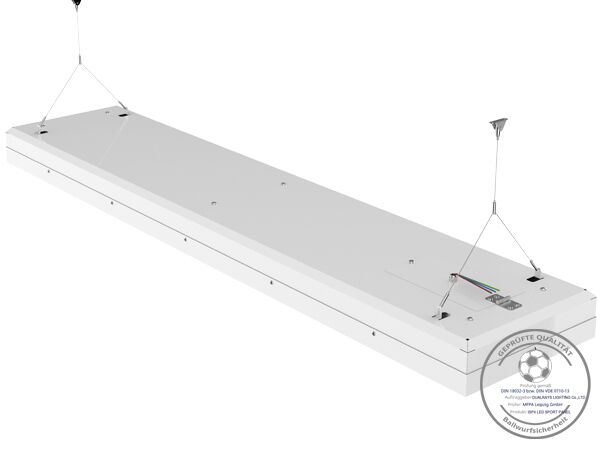

* Múltiplas Instalações: Suspensão, Montagem no Teto Opcional;
* Vários Controles Inteligentes: 1-10V, Zigbee e DALI para Opção;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 76.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Driver: Driver MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Controles e Dimerização: 1-10V, Zigbee e DALI para Opção;
> Instalação: Suspensão, Montagem no Teto Opcional;

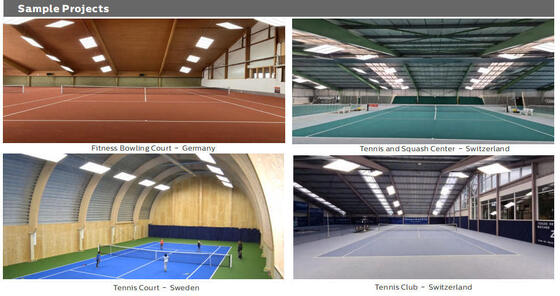

> Quadra de tênis;
> Estádio esportivo interno;
> Quadra de badminton;
> Ginásio esportivo;
> Corredor/Galeria/Corredor;
| Sistema Geral |
| Material da Carcaça: Alumínio extrudado de acordo com a norma EN755 |
| Material do Difusor: PC extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça: Branco (RAL9016), outras cores opcionais |

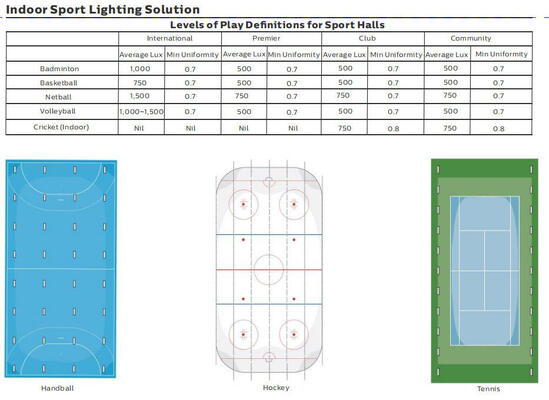

| Uniformidade: >0.70 (DIN EN 12193 Classe I) |
Dissipação Térmica dos LEDs: Através do corpo da luminária AL 6063 sem aletas, sem fluidos condutores. Dissipação por convecção passiva
garantindo o contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Tipo de Lâmpada: LED Trocável |
| Saída de Luz: Direta |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: Difusor Aberto / Fechado com parafuso |
| Driver: Corrente constante com potência ajustável opcional via DIP switch, embutido na luminária, pré-cabeado |
| Controle de Dimerização: ON-OFF | 1-10V | DALI2 | Dimerização Zigbee |
| IP (Classificação de Proteção de Ingresso): IP20 |
| IK (Resistência ao Impacto): IK10 |
| Classe de Proteção: Classe I |
| Fio Incandescente: 850°C (Abaixo de 30s) |
| Entrada de Cabo: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (seção máxima 4mm²) |
| Instalação: Montado no Teto | Suspensão por Anel |
| Função Inteligente: Emergência |
| Sistema Elétrico |
| Passagem de Fios: Fios 3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² para opção |
| Tensão Principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF): ≥0.96 |
| Distorção Harmônica Total (THD): <10% |
| Tipo de Saída: Non-SELV (não isolado) |
| Fator de Cintilação: <1% |
| Medida de Visibilidade Estroboscópica (SVM): <0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): <1 |
| Conexão do Terminal: 3*1.0mm² como padrão, máximo 3x2.5mm² + 2x1.5 mm² fio de dimerização, pontas de fio livres, comprimento sob medida |
| Potência das Luminárias B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Módulo via Disjuntores LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Sistema de Fotometria |
| LEDs: SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão de Correspondência de Cor): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 24.9 (Transversal)
23.4 (Longitudinal)
|

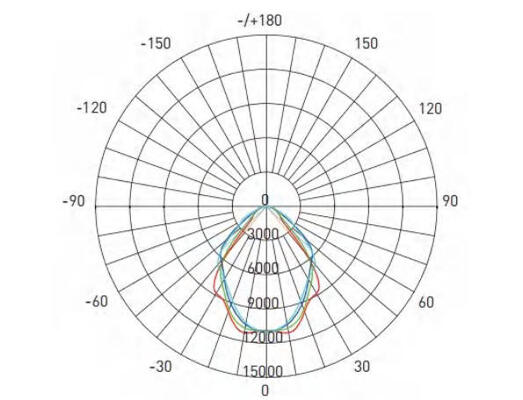

| Ângulo de Feixe: 120° |
| Vida Útil Média da Luminária: 95.000 horas (L80B10) |
| Manutenção de Lúmens no fim da vida útil: >70% |
| Eficácia Luminosa: 130LPW (PROLine) |
| Potência Nominal: 100W 150W 200W |
Lúmens Entregues
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Condição de Operação |
| Temperatura / Umidade de Operação: -20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura / Umidade de Armazenamento: -40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Médio de Vida Útil do LED L90B10: ≥0.96 |
| Vida Nominal Classificada (Tp <70°C): Até 100.000HMTBF do Driver: 500.000H, MIL-HDBK-217F (25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada ao longo dos eixos X, Y, Z |
| Ruído Acústico: <25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80. |
* O feixe de luz, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações de produto atualizadas e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais estão indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência superior com 70Ra
Potência/W Caixa Interna Caixa Externa QTY/CTN Peso Líquido Unitário Peso Bruto/Caixa
| 100 Nil 1580x380x140mm 1 PEÇA 12.2Kg 13.8Kg150 Nil 1580x380x140mm 1 PEÇA 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1 PEÇA 14.3Kg 15.9Kg |
| Por favor, leia todas as instruções abaixo antes da instalação: |
| * Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação. |
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de Luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes internos ou semi-externos neutros. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer mau uso, a política de garantia não será mais garantida.
*
