Suporte personalizado para projetos especiais; Opções:
> Driver: Meanwell//SOSEN/PHILIPS, driver DURALYS desenvolvido internamente, durável e compacto.
> LEDs: LUMILEDS/SAN'AN LEDs Opcional;
> Eficiência: 130LPW/160LPW Opcional;
> Controles e Dimerização: 1-10V, DALI, DMX512, Zigbee para Opção;
> Lente Óptica: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
45° polarizado, 60° polarizado (em desenvolvimento) óptico Opcional;
>

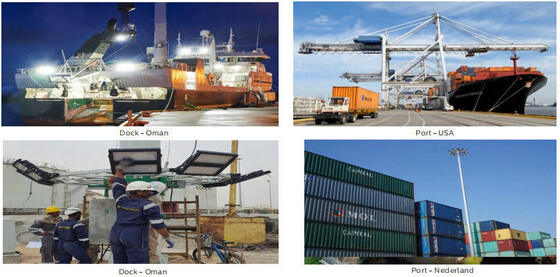

Instalações portuárias;>
Instalações portuárias;>
Instalações portuárias;>
Instalações portuárias;>
Instalações portuárias;>
Instalações portuárias;Sistema Geral

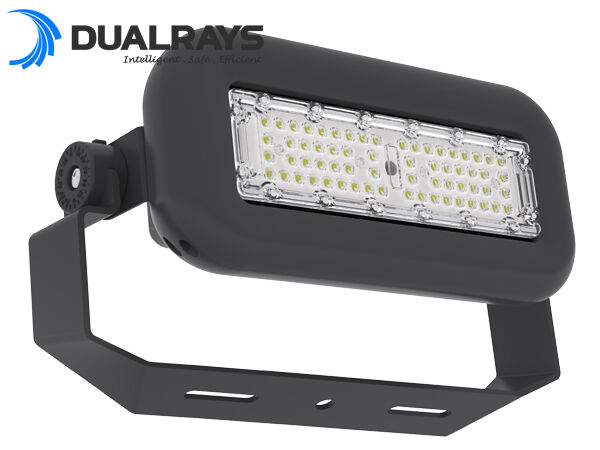

| Material da Carcaça: Alumínio fundido sob alta pressão ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 de acordo com a norma UNE EN 1706, com pintura eletrostática a pó. |
| Cor da Carcaça: Preto Metálico (RAL9017), outras cores opcionais |
| Gaxetas de Vedação: Espuma de silicone |
| Dissipação Térmica dos LEDs: Através do corpo do luminária de Alumínio ADC12 sem aletas, sem fluidos condutivos. Dissipação por convecção passiva |
garantindo o contato térmico com os módulos de LED através de pasta de solda sem chumbo de alta condutividade

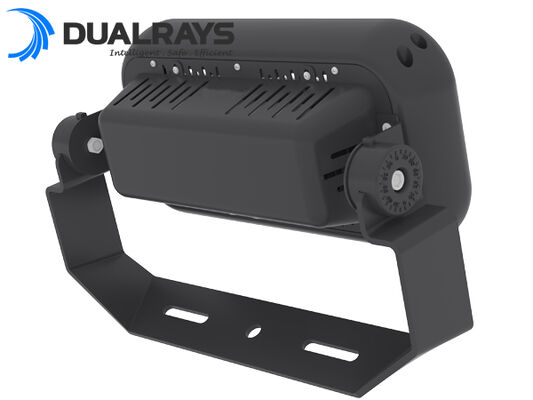

Suportes: Suporte em U de Grau Marítimo SS316 com Rotação de 360° |
| Altura de Montagem Recomendada: 5 - 20 metros |
| Manutenção: Fácil, abertura com chave de fenda, conceito modular para fácil substituição de componentes: LEDs, drivers, SPD. |
| Driver: Driver de corrente constante ajustável e programável. Embutido na caixa do driver, pré-cabeado |
dentro de uma caixa de driver galvanizada.
Classificação IP (Proteção contra Ingressão): IP66 |
| IK (Resistência ao Impacto): IK10 |
| Classe de Proteção: Classe I |
| Entrada de Cabo: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (seção máx. 4mm²) |
| Resistência a Surtos de Tensão: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, com sinal LED e fusível térmico para desconectar a carga no fim da vida útil |

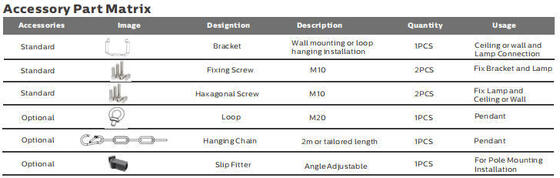

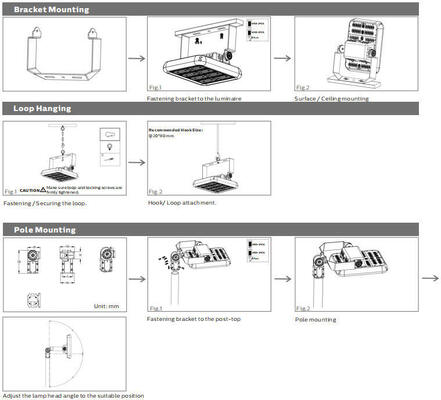

| Instalação: Instalação com suporte, adequada para instalação no solo, parede, alto mastro e outras superfícies sólidas |

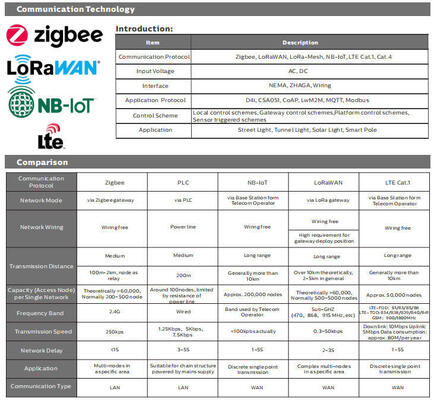

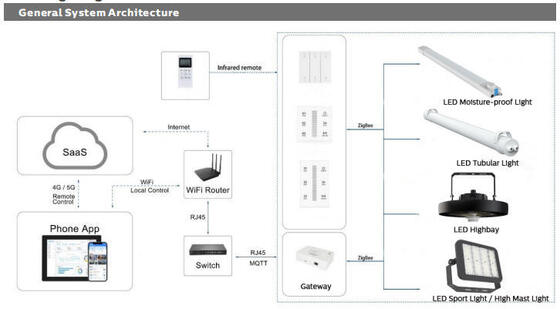

| Função Inteligente: 0-10V, PWM, Controle de Tempo, DMX, Zigbee, DALI |
| Sistema Elétrico |
| Tensão Principal: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Fator de Potência (PF): ≥0.95 |
| Distorção Harmônica Total (THD): <10% |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Cintilação: |
| <1%Eficiência do Driver: >90% |
| Classe de Energia: A++ IPEA>1.15 |
| Sistema de Fotometria |
| LEDs: SMD3030 / SMD5050 Opcional |
| CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de Reprodução de Cor): >70Ra para padrão (>80Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| Razão de saída de luz para cima: ULOR 0% |
| Razão de saída de luz para baixo: DLOR 100% |
| Índice de ofuscamento: Entre D5 e D6 (dependendo da distribuição de luz) |
| Categoria de intensidade luminosa: Entre G*4 e G*6 (dependendo da distribuição de luz) |
| Fluxo luminoso CIE nº 3: >95% |
| SDCM (Desvio Padrão de Correspondência de Cor): <6 |

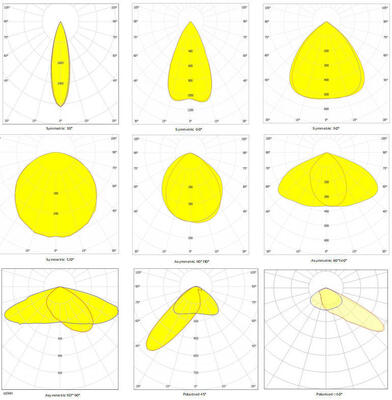

| Ângulo do Feixe: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico, |
|
45° polarizado, 60° polarizado (em desenvolvimento)
Vida Útil Média do Luminária: 100.000 horas (L80B10)
|
| Manutenção de Lúmens no fim da vida útil: >70% |
| Eficiência Luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |

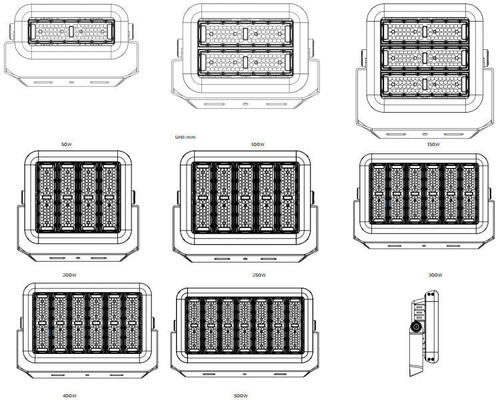

| Potência Nominal: 50W 100W 150W 200W 300W 400W 500W |
| Lúmens Entregues |
|
@ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
(PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm
|
| Condição de Operação |
| Temperatura/Umidade de Operação: -40~ +50°C (-40°F ~ 122°F) / 10~90% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -40~ +80°C (-40°F ~ 176°F) / 10~90% UR, sem condensação |
| Tempo Médio Útil do LED L80B10: ≥100.000H |
| Vida Útil Nominal (Tp |
| <70°C): Até 100.000HMTBF do Driver: 500.000H, MIL-HDBK-217F(25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada ao longo dos eixos X, Y, Z |
| Ruído Acústico: <25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas de EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>70. |
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações de produto atualizadas e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais estão indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LEDs.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 5000K/70Ra.
* Tolerância de potência com versão ZHAGA ou fonte de alimentação D4i/SR: ±10%.
Desligue a energia, conecte o fio AC.
Conexão de Dimerização (Com driver dimerizável)
1. Compatível com dimerização 0-10V.
2. Conecte os fios conforme o diagrama acima.
Potência/W Caixa Interna Caixa Externa QTDE/CAIXA Peso Líquido Unitário Peso Bruto/Caixa
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 |
| 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
| Por favor, leia todas as instruções abaixo antes da instalação: |
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a utilize!
