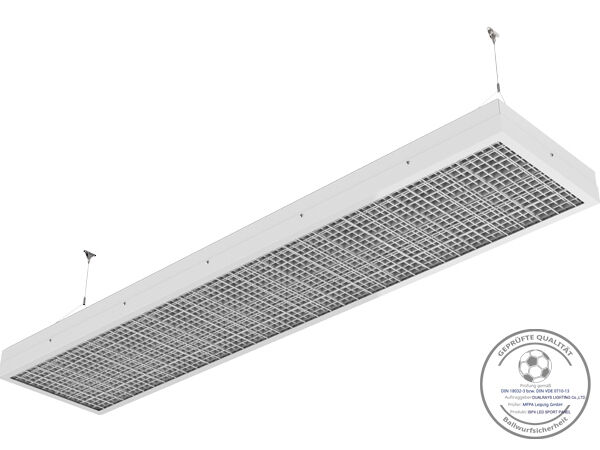

* SAN'AN SMD2835 (0.5W) LEDs de Alto Brilho Fonte de Luz com CRI>80Ra, Driver SOSEN/Meanwell Opcional;
* Baixo Ofuscamento, Especialmente Adequado para Solução de Iluminação de Quadras Esportivas Internas;
* Proteção IP65 / IK10;
* Ângulo de feixe de 120°;
* Proteção IP20/IK10;
* UGR<19;
* Aprovação de teste de impacto de bola DIN18032-3 (DIN VDE 0710-13)
* Múltiplas Instalações: Suspensão, Montagem no Teto Opcional;
* Vários Controles Inteligentes: 1-10V, Zigbee e DALI para Opção;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 76.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Driver: Driver MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Controles e Dimerização: 1-10V, Zigbee e DALI para Opção;
> Instalação: Suspensão, Montagem no Teto Opcional;

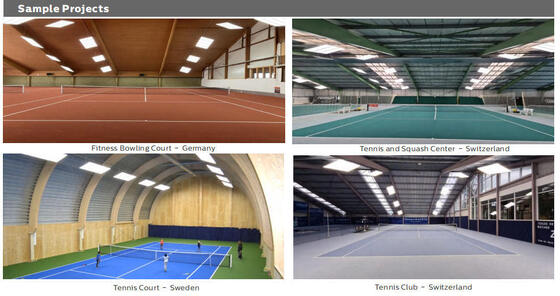

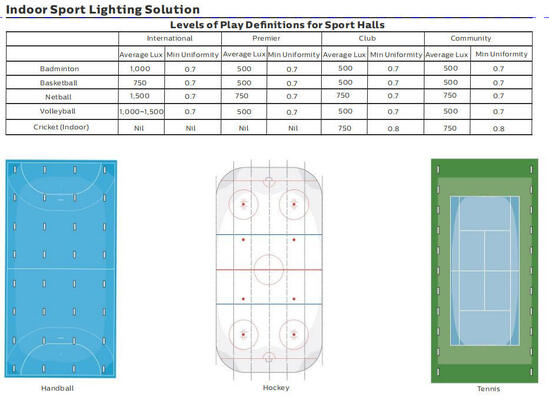

> Quadra de tênis;
> Estádio esportivo interno;
> Quadra de badminton;
> Ginásio esportivo;
> Corredor/Galeria/Corredor
| Sistema Geral |
| Material da Carcaça: Alumínio extrudado de acordo com a norma EN755 |
| Material do Difusor: PC extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça: Branco (RAL9016), outras cores opcionais |
| Uniformidade: >0.70 (DIN EN 12193 Classe I) |
Dissipação Térmica dos LEDs: Através do corpo da luminária AL 6063 sem aletas, sem fluidos condutivos. Dissipação por convecção passiva
garantindo o contato térmico com os módulos de LED através de uma pasta de solda sem chumbo de alta condutividade |
| Tipo de Lâmpada: LED Trocável |
| Saída de Luz: Direta |
| Altura de Montagem Recomendada: 5 - 15 metros |
| Manutenção: Difusor Aberto / Fechado com parafuso |
| Driver: Corrente constante com potência ajustável opcional via DIP switch, embutido na luminária, pré-cabeado |
| Controle de Dimerização: LIGADO-DESLIGADO | 1-10V | DALI2 | Dimerização Zigbee |
| IP (Classificação de Proteção de Ingresso): IP20 |
| IK (Resistência ao Impacto): IK10 |
| Classe de Proteção: Classe I |
| Fio Incandescente: 850°C (Abaixo de 30s) |
| Entrada de Cabo: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (Seção máx. 4mm²) |

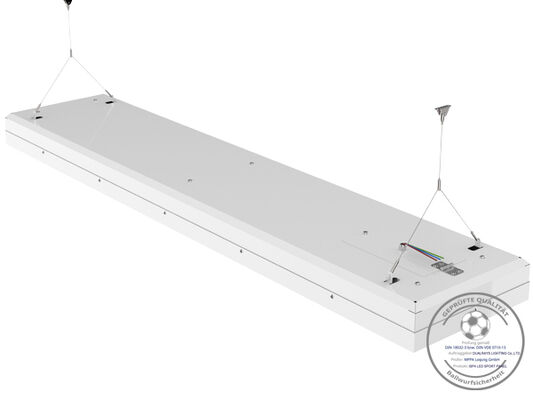

| Instalação: Montado no Teto | Suspensão por Cabo |
| Função Inteligente: Emergência |
| Sistema Elétrico |
| Passagem de Fios: 3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² fios para passagem opcional |
| Tensão Principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF): ≥0.96 |
| Distorção Harmônica Total (THD): <10% |
| Tipo de Saída: Não-SELV (não isolado) |
| Fator de Cintilação: <1% |
| Medida de Visibilidade Estroboscópica (SVM): <0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst): <1 |
| Conexão do Terminal: 3*1.0mm² como padrão, máx. 3x2.5mm² + 2x1.5 mm² fio de dimerização, pontas de fio livres, comprimento sob medida |
| Potência da Luminária B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Módulo via Disjuntores LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Sistema de Fotometria |
| LEDs: SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada): CCT Único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de Reprodução de Cor): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (Desvio Padrão de Correspondência de Cor): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24.9 (Transversal)
23.4 (Longitudinal)
|

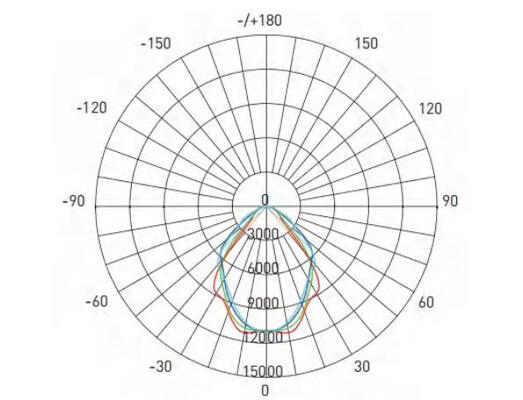

| Ângulo do Feixe: 120° |
| Vida Útil Média da Luminária: 95.000 horas (L80B10) |
| Manutenção de Lúmens no Fim da Vida Útil >70% |
| Eficácia Luminosa: 130LPW (PROLine) |
| Potência Nominal: 100W 150W 200W |
Lúmens Entregues
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Condição de Operação |
| Temperatura/Umidade de Operação: -20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento: -40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Útil Médio dos LEDs L90B10: ≥0.96 |
| Vida Útil Nominal (Tp<70°C): Até 100.000H |
| MTBF do Driver: 500.000H, MIL-HDBK-217F (25°C) |
| Resistente à Vibração: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada ao longo dos eixos X, Y, Z |
| Ruído Acústico: <25dB (distância de 30cm, operação normal) |
| Garantia: 5 Anos (Extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra

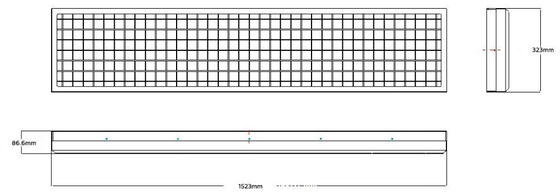

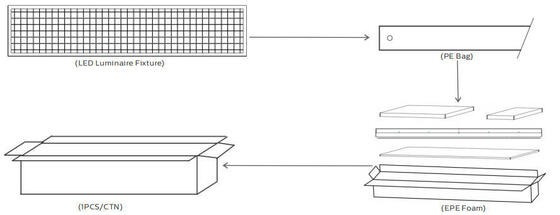

| Potência/W Caixa Interna Caixa Externa QTD/CTN Peso Líquido Unitário Peso Bruto/Caixa |
| 100 Nil 1580x380x140mm 1PCS 12.2Kg 13.8Kg |
| 150 Nil 1580x380x140mm 1PCS 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1PCS 14.3Kg 15.9Kg |
Por favor, leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto foi danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de Luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer qualquer mau uso, a política de garantia não será mais garantida.
*EquipeProfissional: >15 anos de experiência, fábrica própria, >10 engenheiros, capacidade de produção poderosa e sistema de gerenciamento de QC, fornecem produtos e serviços de boa qualidade;
* Marca confiável: Construiu cooperação estável e de longo prazo com clientes europeus, obteve altos elogios e confiança, e tem armazém na Holanda para melhor serviço;
*Fornecer simulação DIALux: Envie-nos os parâmetros de suas aplicações, como distância, altura, largura, etc., nossa equipe de engenheiros fará a simulação de acordo com sua demanda e recomendará o melhor produto;
*Todas as nossas luminárias LED estão em conformidade com os padrões CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para os produtos líderes.
Envio:
Nota: Para pedidos pequenos, o expresso será o melhor. E para pedidos em massa, o envio por mar ou trem (destino Europa) é o melhor, mas leva muito tempo. Para pedidos urgentes, sugerimos via aérea para o aeroporto mais nosso parceiro de transporte envia para sua porta.
P1: Qual é a garantia para a luz tubular LED TB7?
R: 5 anos de garantia. Se ocorrerem problemas de qualidade do nosso lado durante este período, assumiremos os custos de envio e substituição.
P2: Quais métodos de pagamento você pode aceitar?
R: Podemos aceitar várias rotas de pagamento para ser mais flexível e conveniente para nossos clientes em todo o mundo, Western Union, Paypal, T/T, L/C. Mas geralmente o método de pagamento padrão é T/T para pedidos em massa, 30% T/T adiantado, saldo de 70% antes do envio. As informações bancárias estão escritas na PI.
P3: O que é CRI?
R: CRI é um número que reflete as cores reais dos objetos. CRI mais alto com custo mais alto. Para tubos de LED, o CRI é na maioria das vezes >80Ra, e 90Ra com custo mais alto.
P4: Posso comprar apenas a carcaça separadamente?
R: Desculpe, fornecemos apenas a luminária completa, mas SKD/CKD pode ser aceito.
P5: Existe um custo de frete barato para importar para o nosso país?
R: Para pedidos pequenos, o expresso será o melhor. E para pedidos em massa, o envio por mar ou trem (destino Europa) é o melhor, mas leva muito tempo. Para pedidos urgentes, sugerimos via aérea para o aeroporto mais nosso parceiro de transporte envia para sua porta.
P6: Podemos obter suporte se tivermos nossa própria posição de mercado?
R: Por favor, informe-nos seus detalhes sobre seu mercado, demanda, discutiremos e proporemos sugestões úteis para você, para encontrar a melhor solução para você.
P7: Funções de dimerização?
R: DALI, PIR, 1-10V dimerização disponível, sensor de luz diurna embutido disponível para controle inteligente opcional.
P8: Quais são as aplicações da sua luz tubular LED TB7?R: Nossa luz highbay pode ser aplicada nas seguintes ocasiões:
> Substituição de fluorescentes NCF;
> Fábrica de Processamento de Alimentos;
> Instalações Químicas;
> Armazém de Animais;
> Local de Lavagem de Carros;
> Locais Externos e Internos;
Bem-vindo a entrar em contato conosco para mais informações, visite nosso site oficial www.DUALRAYS.com ou envie-nos um e-mail para info@DUALRAYS.com para obter as informações e suporte mais recentes.
Vamos conhecer mais sobre DUALRAYS pelas imagens abaixo!
Obrigado por usar as luminárias DUALRAYS, consideramos a qualidade em primeiro lugar como nossa filosofia de marketing desde o design e embalagem de todos os nossos produtos, declaramos aqui que todos os nossos produtos são testados por profissionais e obedecem a rigorosos padrões de qualidade, temos uma equipe profissional de pós-venda para acompanhar nossos clientes, prometemos que quando você encontrar quaisquer problemas de qualidade causados pela qualidade do produto em si dentro do seu período de garantia, você pode entrar em contato conosco livremente. Quando confirmado pelo Departamento de QC, ajudaremos imediatamente você a trocar ou manter os produtos gratuitamente. Shenzhen Dualrays Optoelectronics Co., LIMITED. servirá você com coração e alma!
