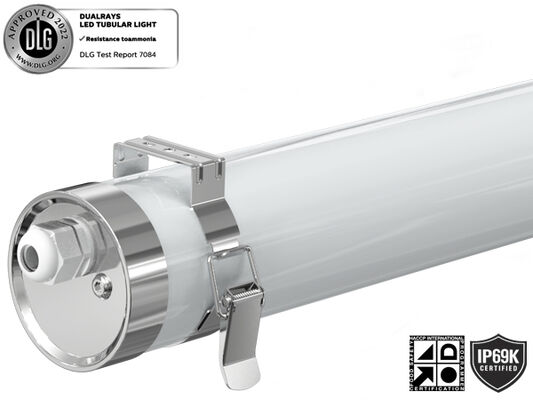

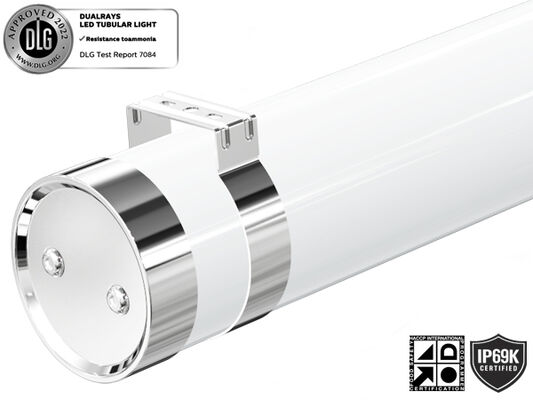

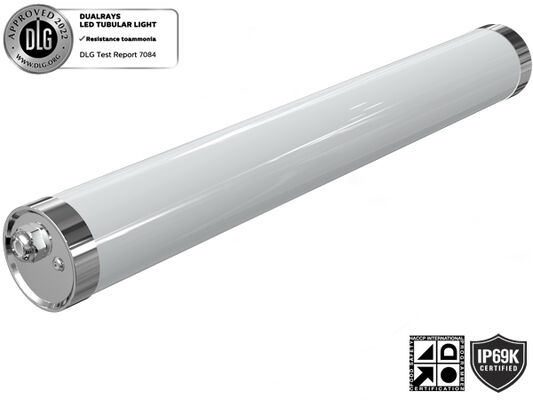

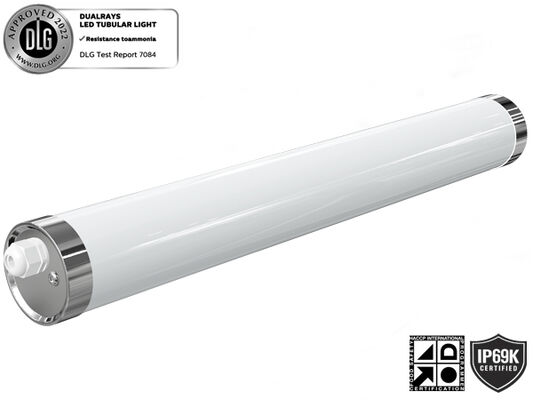

Luz Tubular LED TB6 - Proteção Industrial IP69K IK10
A Luz Tubular LED TB6 foi projetada para suportar condições ambientais extremas e funcionar de forma confiável em ambientes agressivos e quimicamente exigentes. Construída com materiais premium e design robusto, esta luminária oferece resistência excepcional à amônia, poluição por enxofre e vários produtos químicos, além de resistir à maioria dos desinfetantes e agentes de limpeza.
Com certificação IP69K para proteção completa contra poeira e capacidade de limpeza com alta pressão, juntamente com a certificação DLG para durabilidade em ambientes com amônia, esta luz é ideal para aplicações agrícolas. Ela também fornece iluminação segura em ambientes industriais exigentes, incluindo galvanoplastia, fábricas de pneus, áreas de armazenamento e locais com altas concentrações de produtos químicos. O material resistente a UV garante desempenho confiável ao ar livre.
Principais Características e Especificações
- LEDs SAN'AN SMD2835 de alto brilho com Driver LIFUD/BOKE/AGT High PF Flicker-free
- Ajuste de potência por DIP Switch opcional
- Suporta pressão de água de 100bar (1450psi) e temperaturas de até 80°C
- Proteção IP69K PMMA IK06 Anti-amônia/UV e PC IK10 Anti-UV
- Múltiplos ângulos de feixe: 120°/200°/280°/360° opcionais
- Fiação única ou dupla linkável opcional
- Instalação versátil: Suspensão, Montagem em Parede, Suporte Magnético
- Opções de controle inteligente: 1-10V, DALI, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência
- Sem emissões UV ou IR, totalmente livre de mercúrio
- Vida útil de L80/B10 @ 61.000 horas
- Personalização disponível para projetos especiais
Opções Disponíveis
- Driver: Driver TRIDONIC / BOKE Non-SELV
- Controles e Dimming: 1-10V, DALI, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência
- Ângulos de feixe: 120°/200°/280°/360° opcionais
- Instalação: Suspensão, Montagem em Parede, Suporte Magnético
- Material: PC/PMMA opcional
Aplicações Recomendadas
- Substituição para iluminação fluorescente NCF
- Fábricas de processamento de alimentos
- Instalações químicas
- Armazéns de estábulos de animais
- Instalações de lavagem de carros
- Locais externos e internos
Especificações Técnicas
Sistema Geral
| Material da Carcaça |
PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material do Difusor |
PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça |
Branco (RAL9016), outras cores opcionais |
| Juntas de Vedação |
Espuma de silicone |
| Dissipação Térmica dos LEDs |
Através do corpo da luminária 6063 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva, garantindo contato térmico com os módulos LED através de pasta de solda sem chumbo de alta condutividade |
| Anti-condensação |
Válvula de equilíbrio de pressão para garantir a liberação de umidade, evitar a condensação e manter a estanqueidade IP |
| Acabamento |
Pulverizado eletrostaticamente e sublimado em forno. Resistente à corrosão |
| Altura de Montagem Recomendada |
2 - 8 metros |
| Manutenção |
Tampa de extremidade com parafuso para instalação |
| Driver |
Corrente constante, embutido na luminária, pré-cabeado |
| Controle de Dimming |
ON-OFF | Dimming 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Classificação IP |
IP67 / IP69K |
| Classificação IK |
IK10 |
| Classe de Proteção |
Classe I |
| Fio Incandescente |
850°C (Menos de 30s) |
| Prensa-cabo |
Prensa-cabo M20 (Prensa-cabo de Nylon ou SS304/316 Opcional) |
| Instalação |
Montado no teto | Suspensão | Montado magneticamente | Montado na parede rotativo |

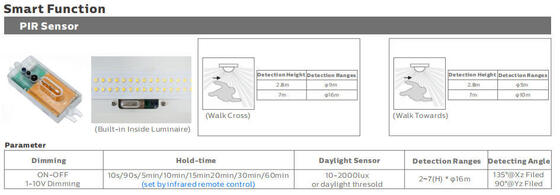

| Função Inteligente |
Sensor PIR | Sensor de micro-ondas | Emergência |
Sistema Elétrico
| Fiação passante |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² fios opcionais |
| Tensão Principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (FP) |
≥0.96 |
| Distorção Harmônica Total (DHT) |
＜10% |
| Tipo de Saída |
Non-SELV (não isolado) |
| Fator de Flicker |
＜1% |
| Medida de Visibilidade Estroboscópica (SVM) |
＜0.4 |
| Perceptibilidade dos Efeitos Estroboscópicos (Pst) |
＜1 |

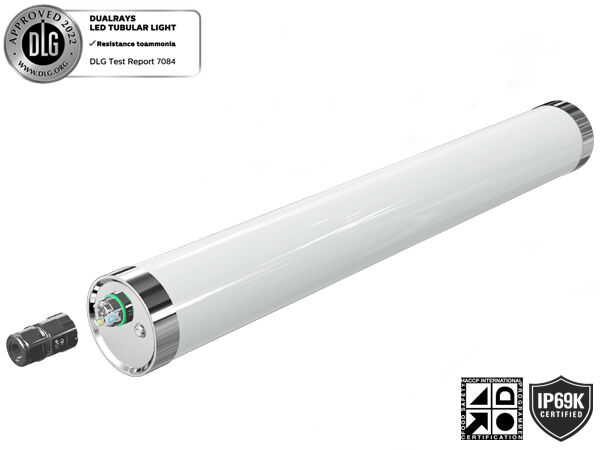

| Conexão do Terminal |
Tampa de extremidade de rosca rápida para fiação fácil |
| Potência das Luminárias |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Sistema de Fotometria
| LEDs |
SMD2835 (1W) |
| CCT (Temperatura de Cor Correlacionada) |
CCT único (3000K | 4000K | 5000K | 5700K | 6500K) |
| IRC (Índice de Reprodução de Cor) |
>80Ra para padrão (>90Ra para IRC mais alto disponível) |
| Segurança Fotobiológica |
RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética) |
A++ |
| SDCM (Desvio Padrão da Correspondência de Cores) |
＜5 (SDCM<3 Opcional) |
| UGR (4H, 8H) |
24.9 (Cruzado) 23.4 (Longitudinal) |
| Ângulo de Feixe |
120° | 280° | 360° Opcional |
| Vida Útil Média da Luminária |
61.000 horas (L80B10) |
| Manutenção do Lúmen no final da vida útil |
>70% |
| Eficiência Luminosa |
130LPW (PROLine) | 160LPW (PRIMELine) Opcional |

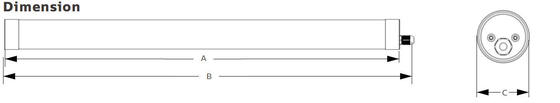

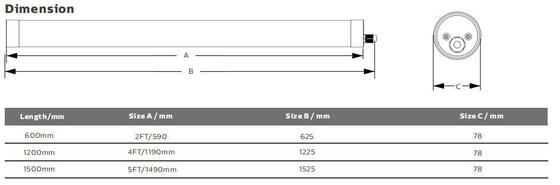

| Comprimento |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Potência Nominal |
20W |
30W |
30W |
| Lúmens Entregues @ 5000K, IRC>80 (PRO) |
2.600lm |
3.900lm |
3.900lm |
| Lúmens Entregues @ 5000K, IRC>80 (PRIME) |
3.200lm |
4.800lm |
4.800lm |
Condições de Operação
| Temperatura / Umidade de Operação |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% UR, não condensado |
| Temperatura / Umidade de Armazenamento |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% UR, não condensado |
| Tempo Útil Médio do LED L90B10 |
≥0.96 |
| Vida Útil Nominal Nominal (Tp<70℃) |
Até 100.000H |
| MTBF do Driver |
500.000H, MIL-HDBK-217F(25℃) |
| Resistente à Vibração |
10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído Acústico |
＜25dB (distância de 30cm, operação normal) |
| Garantia |
5 Anos |
Certificações
| Certificado Global |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância do fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e IRC>80.
* Feixe de luz, distribuição da intensidade da luz e eficiência da luz examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais indicados na ficha técnica do produto.
* Os valores podem estar sujeitos a alterações devido ao binning do LED.
* Parâmetros na ficha técnica fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra

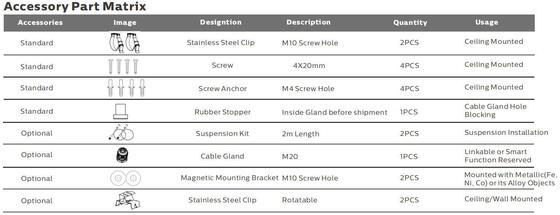

Métodos de Instalação

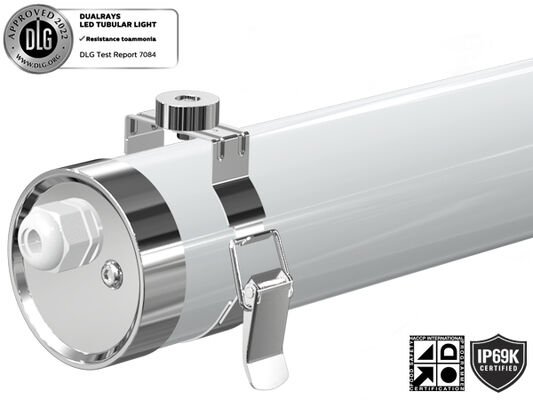

Montado no Teto
Fure o orifício do parafuso no teto. Fixe o clipe no teto com um parafuso. Encaixe na luminária com a mão com firmeza.

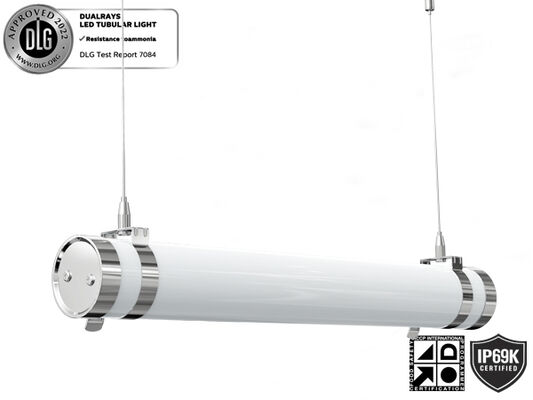

Suspensão
Fure o orifício do parafuso no teto. Encaixe na luminária com a mão com firmeza. Instale e fixe o gancho de montagem no teto e no clipe, em seguida, ajuste o comprimento dos kits de suspensão.
Montagem no Teto Rotativa
Fure o orifício do parafuso no teto. Encaixe na luminária com clipes. Gire o ângulo sob demanda.
Montagem Magnética
Retire os 2PCS clipes com anéis magnéticos da embalagem do componente. Encaixe na luminária com clipes magnéticos com a mão com firmeza. Fixe a luminária na superfície de objetos metálicos (Fe, Ni, Co) ou sua liga, conforme necessário.

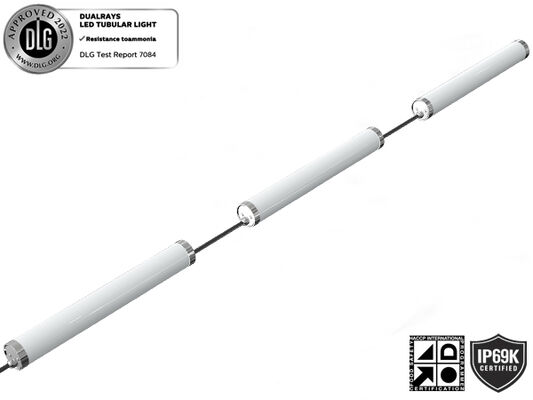

Conexão Linkável
Especificações de Embalagem
| Comprimento/mm |
Caixa Interna |
Caixa Externa |
QTD /CTN |
Peso Líquido da Unidade |
Peso Bruto/Caixa |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
Instruções de Instalação e Segurança
- Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação
- A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes
- Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte for danificada durante o transporte
- Se a lâmpada estiver danificada, não a use!
Declaração do Fabricante
De acordo com o Padrão Internacional de luminárias LED, a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. A DUALRAYS promete garantia total para os produtos. Qualquer aplicação em ambientes severos, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
Capacidades da Empresa
- Equipe Profissional:>15 anos de experiência, fábrica própria, >10 equipes de engenheiros, poderosa capacidade de produção e sistema de gerenciamento de QC
- Marca Confiável: Estabeleceu uma cooperação estável de longo prazo com clientes europeus, armazém na Holanda para melhor serviço
- Simulação DIALux: Nossa equipe de engenharia fornece serviços de simulação com base em seus parâmetros de aplicação
- Padrões de Qualidade: Todas as luminárias LED estão em conformidade com os padrões CE, RoHS com certificações TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informações de Envio
Para pedidos pequenos, o envio expresso é recomendado. Para pedidos em massa, o envio marítimo ou ferroviário (destino Europa) é mais econômico, mas leva mais tempo. Para pedidos urgentes, sugerimos frete aéreo para o aeroporto, mais a entrega do nosso parceiro de envio à sua porta.
Perguntas Frequentes
P1: Qual é a garantia da luz tubular LED TB7?
RE: 5 anos de garantia. Se ocorrerem problemas de qualidade do nosso lado durante este período, cobriremos os custos de envio e a substituição.
P2: Quais métodos de pagamento você aceita?
RE: Aceitamos vários métodos de pagamento, incluindo Western Union, PayPal, T/T, L/C. O pagamento padrão para pedidos em massa é T/T: 30% adiantado, 70% de saldo antes do envio. Informações bancárias fornecidas no PI.
P3: O que é IRC?
RE: IRC (Índice de Reprodução de Cor) indica com que precisão as cores aparecem sob a luz. Um IRC mais alto fornece melhor precisão de cor a um custo mais alto. O IRC padrão é >80Ra, com 90Ra disponível a um custo mais alto.
P4: Posso comprar apenas a carcaça separadamente?
RE: Fornecemos apenas luminárias completas, mas as opções SKD/CKD (Semi-Knocked Down/Completely Knocked Down) estão disponíveis.
P5: Existe um custo de envio barato para importar para o nosso país?
RE: Para pedidos pequenos, o envio expresso é recomendado. Para pedidos em massa, o envio marítimo ou ferroviário (destino Europa) é mais econômico. Para pedidos urgentes, o frete aéreo para o aeroporto, mais o serviço de entrega, é sugerido.
P6: Podemos obter suporte se tivermos nossa própria posição no mercado?
RE: Informe-nos sobre seus requisitos detalhados de mercado. Discutiremos e proporemos sugestões úteis para encontrar a melhor solução para você.
P7: Quais funções de dimming estão disponíveis?
RE: Dimming DALI, PIR, 1-10V disponível. Sensor de luz do dia embutido disponível para opções de controle inteligente.
P8: Quais são as aplicações da sua luz tubular LED TB7?
RE: As aplicações incluem: Substituição para NCF fluorescente; Fábricas de processamento de alimentos; Instalações químicas; Armazéns de estábulos de animais; Locais de lavagem de carros; Locais externos e internos.
