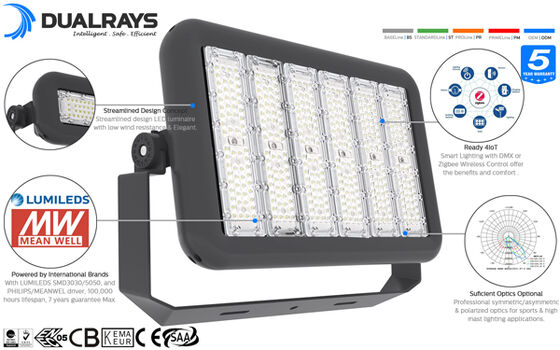

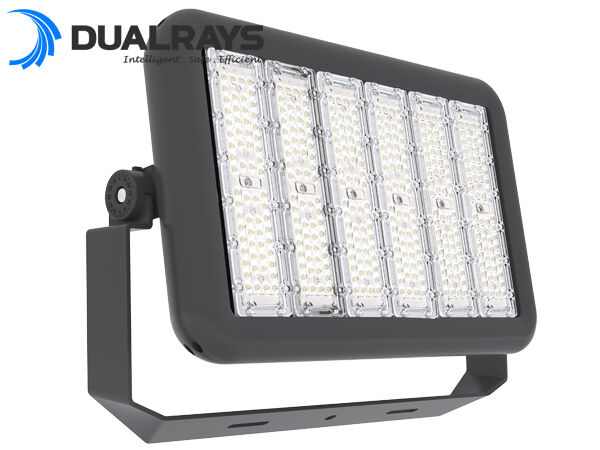

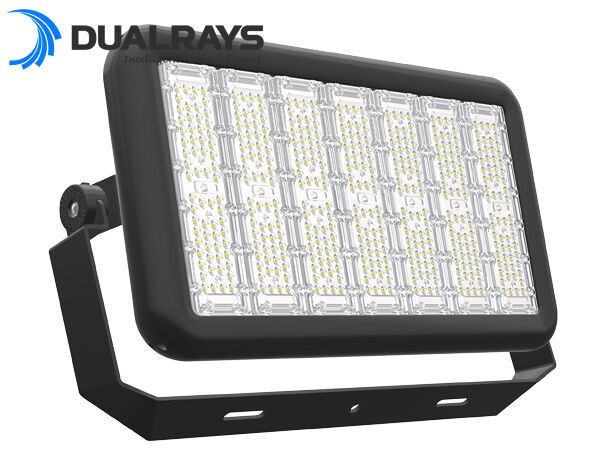

* Lâmpadas LED de alta luminosidade SAN'AN LUXEON SMD3030 2D / SMD5050, Meanwell XLG / PHILIPS Driver opcional;
* "Fusão a die" de precisão integrada ADC12 AL, excelente condutividade térmica;
* Proteção IP65 / IK10;
* 30°/60°/90°/120° Simétrico,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
45° polarizado, 60° polarizado (desenvolvimento) óptico Opcional;

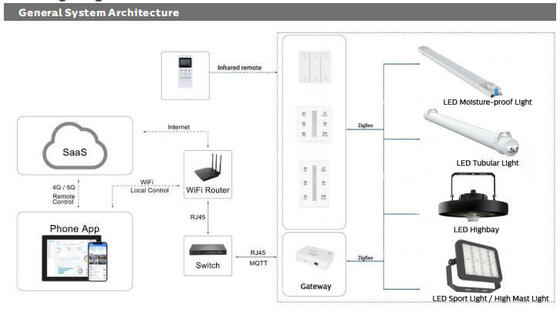

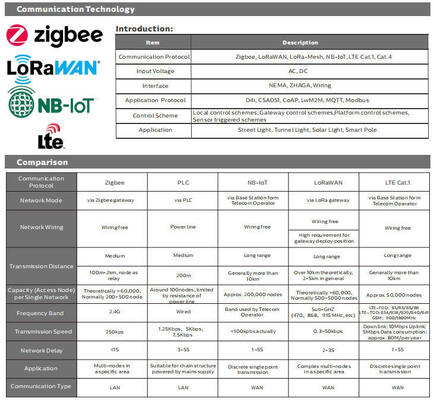

* Vários controles inteligentes: 1-10V, DALI, DMX512, Zigbee opcional;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 100.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Condutor: Meanwell//SOSEN/PHILIPS,DURALYS condutor próprio, durável e compacto.
> LEDs: LUMILEDS/SAN'AN LEDs opcionais;
> Eficiência: 130LPW/160LPW Opcional;
> Controles e atenuação: 1-10V, DALI, DMX512, Zigbee opcional;
> Lente óptica: 30°/60°/90°/120° Simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asímetrica,
45° polarizado, 60° polarizado (desenvolvimento) óptico Opcional;

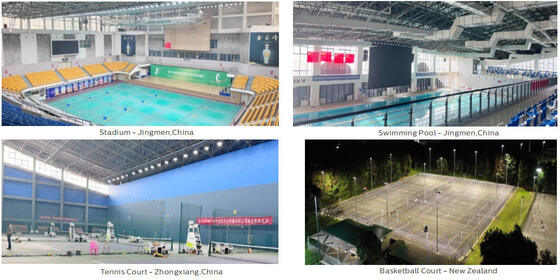

> Iluminação de anteparas ((Aeroportos) e portos;
> Aplicações de iluminação desportiva recreativa (Futebol, hóquei, basquetebol, golfe, tênis, etc.);
> Iluminação da zona de mastro alto;
> Iluminação de fachadas de grandes edifícios;
> Parques de estacionamento e zonas industriais;
> Rodovias e cruzamento de autoestradas;
| Sistema Geral |
| Material da carcaça: alumínio ADC12 fundido sob alta pressão, revestido em pó de acordo com a norma UNE EN 1706. |
| Cor da caixa: Preto metálico (RAL9017), outras cores opcionais |
| Garrafas de vedação: espuma de silicone |
Dissipação térmica: através do corpo da luminária ADC12 AL sem barbatanas, sem fluidos condutores.
assegurar o contacto térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |

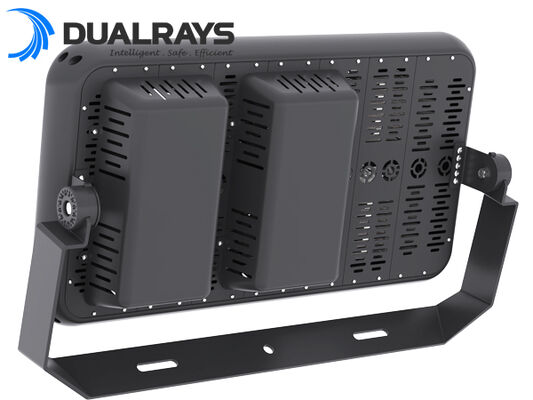

| Parênteses: Parênteses em forma de U com rotação a 360° |
| Altura recomendada de montagem: 5 - 20 metros |
| Manutenção: Fácil, abertura com parafuso, conceito modular para fácil substituição de componentes: LEDs, controladores, SPD. |
Condutor: condutor ajustável e programável de corrente constante, incorporado na caixa do condutor, pré-cableado
Dentro de uma caixa de direção galvanizada. |
| IP (Classificação de proteção contra penetração): IP66 |
| IK (resistência a impactos): IK10 |
| Classe de protecção: Classe I |
| Entrada de cabo: H05RN-F 3 * 1,5mm2 |
| Resistência à tensão de sobretensão: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, com sinal LED e fusível térmico para desconectar a carga no final da vida útil |

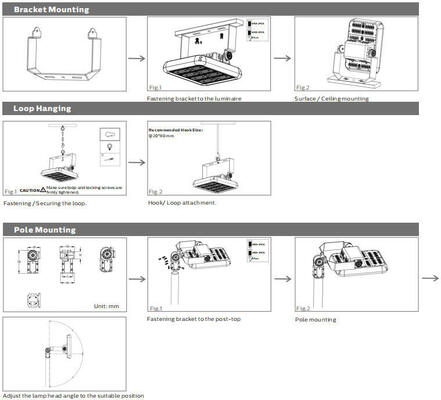

| Instalação: Instalação em suportes, adequada para instalação no solo, parede, mastro alto e outro plano sólido |
| Função inteligente: 0-10V, PWM, controle de tempo, DMX, Zigbee, DALI |
| Sistema elétrico |
| Tensão principal: 100~277VAC/ 50~60Hz |
| Fator de potência (PF): ≥ 0.95 |
| Distorção Harmônica Total (THD): < 10% |
| Tipo de saída: não-SELV ((não isolado) |
| Fator de piscar: < 1% |
| Eficiência do condutor: > 90% |
| Classe energética: A++ IPEA>1.15 |
| Sistema de fotometria |
| LEDs: SMD3030 / SMD5050 Opcional |
| CCT (temperatura de cor correlacionada): CCT único (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Colour Rendering Index): > 70Ra para padrão (> 80Ra para CRI mais elevado disponível) |
| Segurança fotobiológica: RG0 (exento de risco) |
| Relação de potência luminosa ascendente: ULOR 0% |
| Relação de saída de luz descendente: DLOR 100% |
| Índice de brilho: entre D5 e D6 (dependendo da distribuição da luz) |
| Categoria de intensidade luminosa: entre G*4 e G*6 (dependendo da distribuição da luz) |
| Fluxo luminoso CIE no3: > 95% |
| SDCM (desvio-padrão de correspondência de cores): < 6 |
|

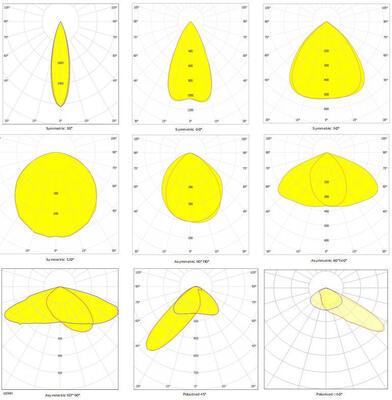

Ângulo do feixe: 30°/60°/90°/120° Simétrico,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
45° polarizado, 60° polarizado ((desenvolvendo)
|
| Duração útil média do luminário: 100.000 horas (L80B10) |
| Manutenção do lúmen em e.o.l.: > 70% |
| Eficiência luminosa: 130LPW (PROLine) |

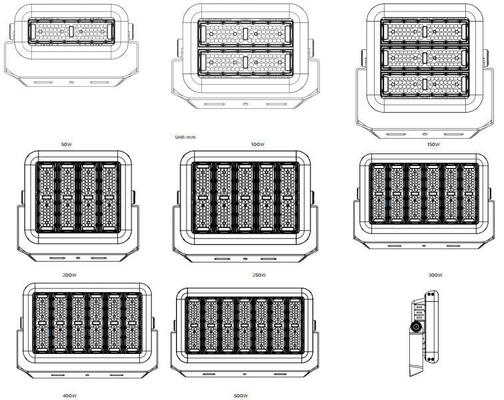

| Potência nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens fornecidos
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condição de operação |
| Temperatura/umidade de operação: -40~+50°C (-40°F~122°F) / 10~90% RH, não condensado |
| Temperatura / Umidade de armazenamento: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Duração de vida nominal (Tp < 70°C): até 100 000 horas |
| MTBF do condutor: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistente à vibração: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: < 25 dB (30 cm de distância, funcionamento normal) |
| Garantia: 5 anos (prorrogável até 7 anos) |
| Certificações |
| Certificado Global: ENEC. CE. RoHS. Marca D. KEMA-KEUR Listado, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Directivas de Segurança: EN 60598-1 |
| Diretivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Outras Directivas: IEC 62262 |
* Tolerância ao fluxo luminoso, tolerância à potência e tolerância à temperatura da cor ±5%, 5000K e CRl>70.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* As informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais estão indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Os parâmetros na ficha de dados são dados para Ta=25°C, com base em 5000K/70Ra.
* Tolerância de potência com versão ZHAGA ou fonte de alimentação D4i/SR: ±10%.
Desligue a energia, ligue o fio AC.
Conexão de atenuação (com condutor atenuável)
1- Compatível com 0-10V.
2Conecte os fios como no diagrama acima.

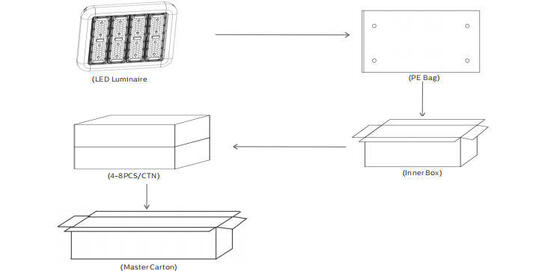

| Potência/W Caixa interna Caixa externa QTY/CTN Unidade N.W G.W/Cartão |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 PCS 13,9Kg 16,3Kg |
| 300 415x150x560mm 415x150x560mm 1 PCS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1 PCS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choques eléctricos, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
* Desembalar e examinar cuidadosamente a lâmpada, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminárias LED,aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros interiores ou semi-externosEnquanto isso, a DUALRAYS promete uma garantia completa para os produtos.
Qualquer aplicação em ambientes adversos, incluindo temperatura elevada/baixa, humidade elevada, salinidade elevada, amônia elevada, etc., não é permitida sem a confirmação oficial do fabricante.Caso ocorra uma aplicação incorreta, a política de garantia já não é garantida.
*ProfissionalEquipa:>15 anos de experiência, fábrica própria, >10 engenheiros, capacidade de produção poderosa e sistema de gestão de QC, fornecem produtos e serviços de boa qualidade;

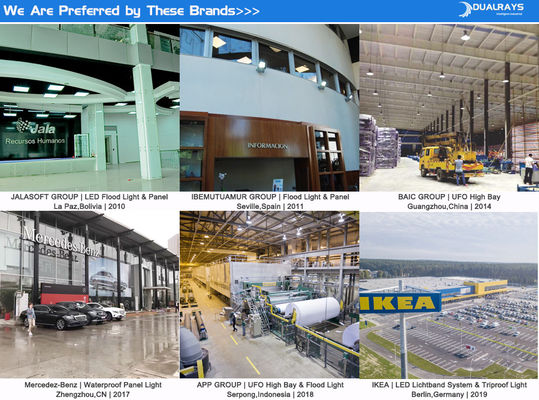

* Marca confiável:Construiu uma cooperação estável e a longo prazo com os clientes europeus, obteve um alto preço e confiança e tem armazém nos Países Baixos para um melhor serviço;
*Fornecer simulação DIALux:Envie-nos os seus parâmetros das aplicações, como distância, altura, largura, etc, nossa equipe de engenheiros fará simulação de acordo com a sua demanda e recomendar o melhor produto;
*Todas as nossas luminárias LED cumprem com o padrão CE, RoHS.Os principais produtos incluem: TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
