* Lâmpadas LED SMD2835 SAN'AN de alto brilho, LIFUD/BOKE/AGT de alto PF sem piscadela, regulação de potência do interruptor DIP do condutor opcional;
* Contra pressão de água de 100 bar (± 1450 psi) e temperatura de 80 °C;
* IP69K PMMA IK06 Proteção anti-amónia/UV/PC IK10 contra os raios UV;
* 120°/ 200°/ 280°/ 360° ângulo do feixe opcional;
*"Técnicas de detecção" para a detecção de partículas de partículas de partículas.
* Instalações múltiplas: suspensão, montagem na parede, suporte magnético;
* Vários comandos inteligentes: 1-10V, DALI, Sensor de movimento, Sensor de luz diurna, Zigbee e Emergência;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 61.000h;
* Suporte personalizado para projetos especiais;
Opções:
> Condutor: / TRIDONIC / BOKE Condutor não-SELV.
> Controles e atenuação: 1-10V, DALI, sensor de movimento, sensor de luz natural, Zigbee e emergência;
> 120°/ 200°/ 280°/ 360° ângulo do feixe opcional;
> Instalação: Suspensão, montagem na parede, suporte magnético;
> Material: PC/PMMA opcional;
> Substituição de NCF fluorescentes;
> Instalações de transformação de alimentos;
> Instalações químicas;
> Armazém estável de animais;
> Lavagem de automóveis;
> Localizações ao ar livre e interiores;
| Sistema Geral |
| Material da caixa: PC/PMMA extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV ((IK10) |
| Material difusor: PC/PMMA extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV ((IK10) |
| Cor da caixa: Branco (RAL9016), outras cores opcionais |
| Garrafas de vedação: espuma de silicone |
LEDs Dissipação térmica: através do corpo da luminária 6063 AL sem barbatanas, sem fluidos condutores.
assegurar o contacto térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
|
Anticondensação: válvula de equilíbrio de pressão para assegurar a liberação de umidade, evitar a condensação e manter a luminária
Resistência à IP
|
| Finalização: pulverizada eletrostaticamente e sublimada no forno. |
| Altura recomendada de montagem: 2 - 8 metros |
| Manutenção: tampa final com parafuso para instalação |
| Condutor: corrente constante, incorporado na luminária, pré-cablado |
| Controle de atenuação: ON-OFF 1-10V atenuação DALI-2 Mesh Zigbee Casambi |
| IP (Classificação de protecção contra entrada): IP67 / IP69K |
| IK (resistência a impactos): IK10 |
| Classe de protecção: Classe I |
| Fios incandescentes: 850°C (menos de 30o) |
| Glándula do cabo: Glándula do cabo M20 (Glándula do cabo de nylon ou SS304/316 opcional) |
| Instalação: Montado no teto. Suspensão. Montado magnético. |
| Função inteligente: Sensor PIR. Sensor de microondas. Emergência. |
| Sistema elétrico |
| Cablagem através: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 cabos através para opção |
| Voltagem principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (PF): ≥ 0.96 |
| Distorção Harmônica Total (THD): < 10% |
| Tipo de saída: não-SELV ((não isolado) |
| Fator de piscar: < 1% |
| Medida de visibilidade estroboscópica (SVM): <0.4 |
| Perceptividade dos efeitos estroboscópicos (Pst): < 1 |
| Conexão de terminal: tampa final de parafuso rápida para fácil fiação |
| Luminárias Potência B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo através de disjuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometria |
| LEDs: SMD2835 (1W) |
| CCT (temperatura de cor correlacionada): CCT único (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (Colour Rendering Index): > 80Ra para padrão (> 90Ra para CRI mais elevado disponível) |
| Segurança fotobiológica: RG0 (exento de risco) |
| CEE (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H): 24,9 (Cross)
23.4 (Longitudinal)
|
| Ângulo do feixe: 120°. 280°. 360° opcional. |
| Duração útil média do luminário: 61.000 horas (L80B10) |
| Manutenção do lumen a e.o.l. > 70% |
| Eficiência luminosa: 130LPW (PROLine) |
| Comprimento 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potência nominal: 20W 30W 30W 40W 40W 60W |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm 5,200lm 7,800lm |
Lumens fornecidos
@ 5000K, CRl> 80 (PRIME) 3,200lm 4,800lm 4,800lm 6,400lm 6,400lm 9,600lm |
| Condição de operação |
| Temperatura/umidade de operação: -20~+60°C (-4°F~140°F) / 5~85% RH, não condensado |
| Temperatura de armazenamento / Umidade: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, não condensado |
| Tempo útil médio do LED L90B10: ≥0.96 |
| Duração de vida nominal (Tp < 70°C): até 100 000 horas |
| MTBF do condutor: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistente à vibração: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: < 25 dB (30 cm de distância, funcionamento normal) |
| Garantia: 5 anos |
| Certificações |
| Certificado Global: ENEC. CE. RoHS. Marca D. KEMA-KEUR Listado, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Directivas de Segurança: EN 60598-1 |
| Diretivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Outras Directivas: IEC 62262 |
* Tolerância ao fluxo luminoso, Tolerância à potência e Tolerância à temperatura da cor ±5%, 5000K e CRl> 80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* As informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais estão indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Os parâmetros na ficha de dados são dados para Ta=25°C, com base em 4000K/80Ra, eficiência 10% superior com 70Ra

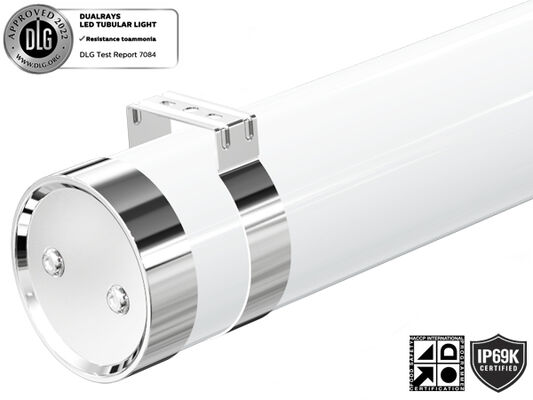

Montado no teto:
Perfurar o buraco do parafuso no teto. Fixar o clipe no teto com parafuso. Clique na luminária com a mão com força.

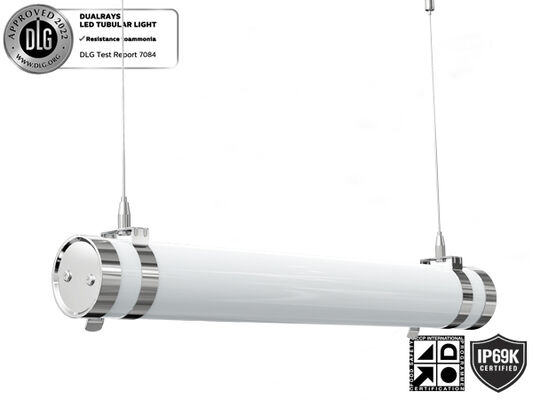

Suspensão:
Clique na luminária com a mão firmemente, instalar Fixar o gancho de montagem no teto, e
O comprimento dos kits de suspensão deve ser ajustado.
Instalação de teto giratória:
Perfurar o buraco do parafuso no teto, clicar na luminária com clips, girar o ângulo à vontade.
Instalação magnética:
Tire os clips 2PCS com anéis magnéticos Clique na luminária com clips magnéticos Fixar a luminária em metal ((Fe, Ni, Co) ou
A partir da embalagem do componente, com a mão bem apertada, a sua superfície de objetos de liga, conforme necessário.
Conexão ligável:
| Comprimento/mmCaixa interna Caixa externa QTY/CTN Unidade N.W G.W/Cartão |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choques eléctricos, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
* Desembalar e examinar cuidadosamente a lâmpada, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminárias LED,aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros interiores ou semi-externosEnquanto isso, a DUALRAYS promete uma garantia completa para os produtos.
Qualquer aplicação em ambientes adversos, incluindo temperatura elevada/baixa, humidade elevada, salinidade elevada, amônia elevada, etc., não é permitida sem a confirmação oficial do fabricante.Caso ocorra uma aplicação incorreta, a política de garantia já não é garantida.
