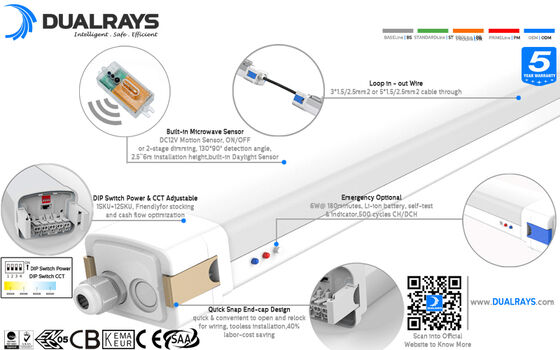

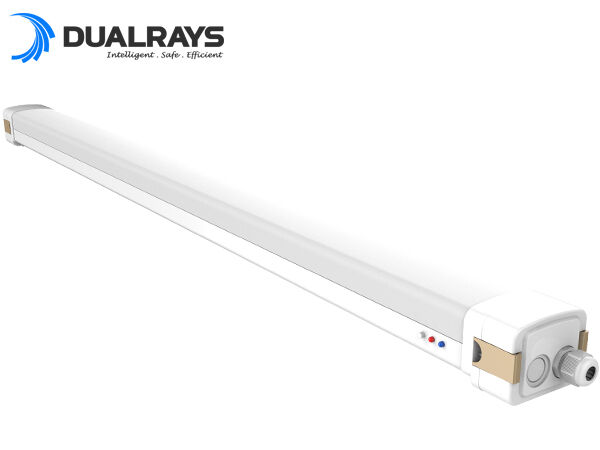

* LEDs SAN'AN SMD2835 de alto brilho, TRIDONIC/não SELV Alto PF Driver sem cintilação DIP Switch Ajuste de energia opcional;
* Tampa final com design de fivela, rápida e conveniente para abrir e travar novamente para fiação, melhora muito a eficiência e economiza custos de mão de obra;
* Proteção IP65/IK10;
* Ângulo de feixe de 120°;
*Fiação simples ou dupla conectável opcional;
* Múltiplas Instalações: Suspensão, Montagem em Parede;
* Vários controles inteligentes: 1-10V, DALI, sensor de movimento, sensor de luz solar, Zigbee e emergência;
* 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Monofásico (L/N/E) ou Trifásico (L1/L2/L3/N/FG) Opcional;
* Sem UV ou IR e totalmente livre de mercúrio;
* L80/B10 @ 62.000h;
* Suporte customizado para projetos especiais;
Opções:
> Driver: / TRIDONIC /BOKE Driver não SELV com tecnologia DIP opcional.
> 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

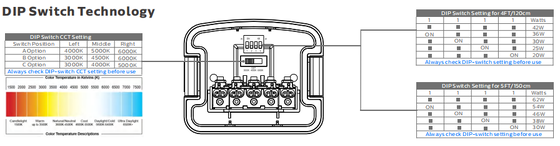

> Potência comutável DIP;
> Comandos e Regulação: 1-10V, DALI, Sensor de movimento, Sensor de luz natural, Zigbee e Emergência;
> Instalação: Montado no teto | Suspensão | Montado na parede giratório;
> Substituição para NCF fluorescente;

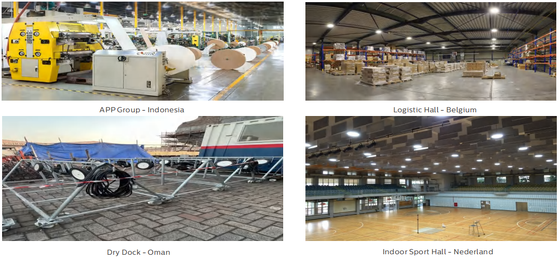

> Oficinas e armazém;
> Garagem e parques de estacionamento;
> Instalações desportivas;
> Corredor/Galeria/Corredor;
> Locais externos e internos;
| Comprimento/mm Tamanho A / mm Tamanho B / mm Tamanho C / mmTamanho D/mm |
| 600 2 pés/605 630 84 69 |
| 1200 4 pés/1205 1230 84 69 |
| 1500 5 pés/1505 1530 84 69 |
| Sistema Geral |
| Material da carcaça: PC extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material Difusor: PC extrusado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da caixa: Branco (RAL9016), Outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
Dissipação Térmica dos LEDs: Através do corpo da luminária 6063 AL sem aletas, sem fluidos condutores. Dissipação de convecção passiva
garantindo contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
| Anti-condensação: Válvula de equilíbrio de pressão para garantir a liberação de umidade, evitar condensação e manter a estanqueidade IP da luminária |
| Acabamento: Pulverizado eletrostaticamente e sublimado no forno. Resistente à corrosão |
| Altura de montagem recomendada: 2 - 8 metros |
| Manutenção: Tampa final de encaixe rápido para fácil instalação |
| Driver: Corrente constante com potência opcional ajustável via interruptor DIP, embutido na luminária, pré-cabeado |
| Controle de escurecimento: ON-OFF | Escurecimento 1-10V | DALI-2 | Malha | Zigbee | Casambi |
| IP (classificação de proteção de ingresso): IP65 |
| IK (Resistência ao Impacto): IK10 |
| Classe Protetora: Classe Ⅰ |
| Fio incandescente: 850°C (menos de 30 anos) |
| Prensa-cabo: Prensa-cabo M20 (Nylon) |
| Instalação: Montado no teto | Suspensão | Montado na parede giratório |

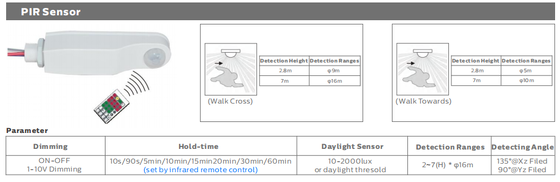

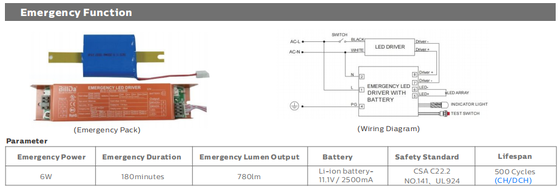

| Função inteligente: Sensor PIR | Sensor de microondas | Emergência |
| Sistema Elétrico |
| Fiação direta: 3 * 1,5 mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 fios para opção |
| Tensão principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (FP): ≥0,96 |
| Distorção Harmônica Total (THD): <10% |
| Tipo de saída: Não SELV (não isolado) |
| Fator de cintilação: <1% |
| Medida de visibilidade estroboscópica (SVM): <0,4 |
| Perceptibilidade dos efeitos estroboscópicos (Pst): <1 |

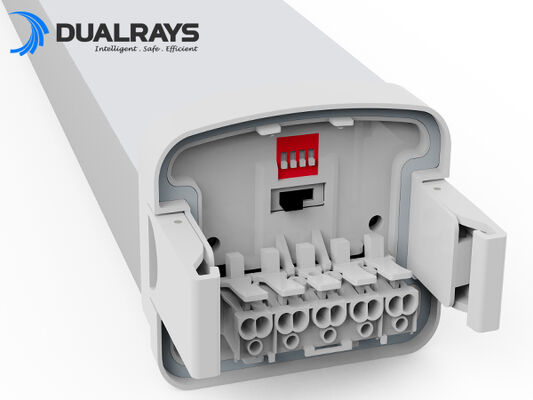

| Conexão do terminal: tampa de encaixe rápido para fácil instalação, bandeja deslizante para fácil substituição e manutenção opcional |
| Luminárias Potência B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo via Disjuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de Fotometria |
| LEDs: SMD2835 (1W) |
|
CCT (temperatura de cor correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de reprodução de cores): >80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica: RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética): A++ |
| SDCM (desvio padrão de correspondência de cores): <5 (SDCM<3 opcional) |
|
UGR (4H, 8H): 24,9 (Cruz)
23.4 (Longitudinal)
|
| Ângulo de feixe: 120° |
| Vida Útil Média da Luminária: 62.000 horas (L80B10) |
| Manutenção do lúmen em eol >70% |
| Eficácia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Comprimento 2 pés/600 mm 4 pés/1200 mm 5 pés/1500 mm |
| Potência nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lúmens entregues
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condição de Operação |
| Temperatura/umidade de operação: - 20~ +60°C (-4°F ~ 140°F) / 5~85% RH, não condensado |
| Temperatura/umidade de armazenamento: -40~ +80°C (-40°F ~ 176°F) / 5~85% RH, não condensado |
| Tempo útil médio do LED L90B10: ≥0,96 |
| Vida útil nominal nominal (Tp <70°C): Até 100.000H |
| MTBF do driver: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente à vibração: 10 ~ 500 Hz, 5G 12 min / 1 ciclo, período de 72 min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: <25dB (distância de 30 cm, operação normal) |
| Garantia: 5 anos (extensível até 7 anos) |
| Certificações |
| Certificado Global: ENEC | CE | RoHS | Marca D | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80.
* O feixe de iluminação, a distribuição da intensidade luminosa e a eficiência luminosa foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso website www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais estão indicadas na ficha técnica do produto.
*Os valores podem estar sujeitos a alterações devido ao binning dos LEDs.
* Os parâmetros na folha de dados são fornecidos para Ta=25°C, com base em 4000K/80Ra, eficiência 10% maior com 70Ra
Conexão vinculável:

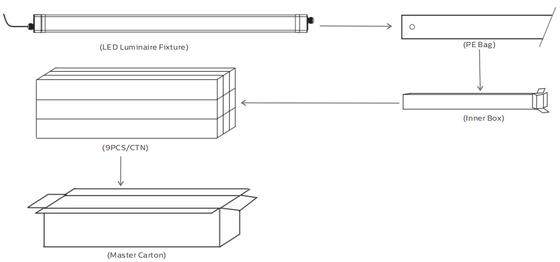

| Comprimento/mmCaixa interna QTY”/unidade CTN NW GW/caixa |
| 2 pés/600 670x90x80mm 685x285x265mm 9PCS 1,6Kg 16,9Kg |
| 4 pés/1200 1270x90x80mm 1285x285x265mm 9PCS 2,4Kg 23,9Kg |
| 5 pés/1500 1570x90x80mm 1585x285x265mm 9PCS 3,4Kg 33,6Kg |
Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a utilize!
Declaração:
De acordo com o padrão internacional de luminárias LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados em ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambientes severos, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alto teor de amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
