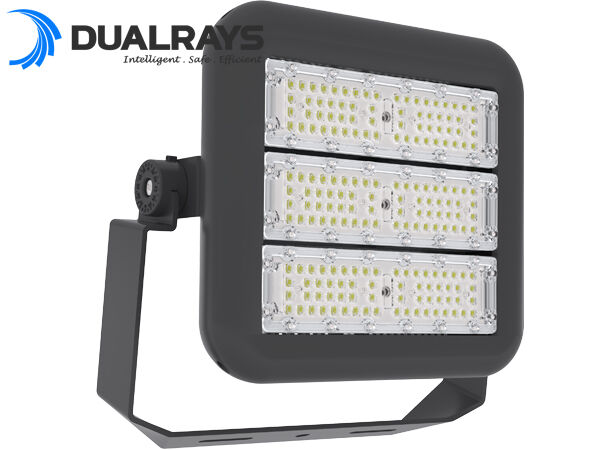

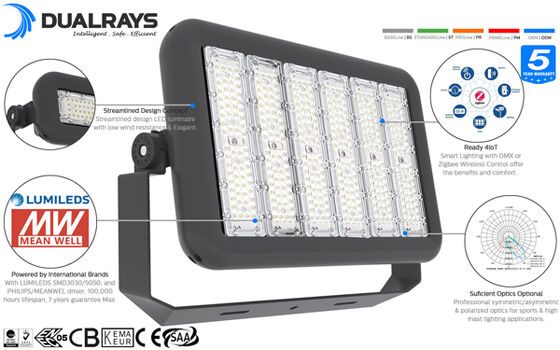

* LEDs SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 de alto brilho, Driver Meanwell XLG / PHILIPS Opcional;
* Fundição sob pressão integrada de precisão ADC12 AL, excelente condutividade térmica；
* Proteção IP65 / IK10;
* 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
Óptica polarizada de 45°, polarizada de 60° (em desenvolvimento) Opcional;

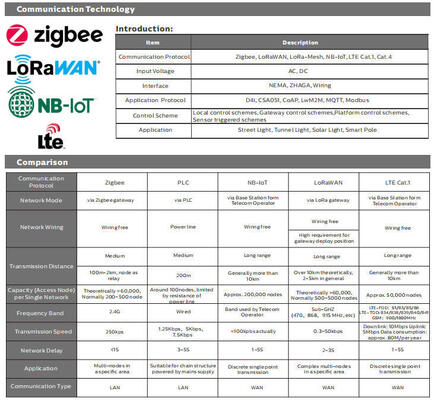

* Vários controlos inteligentes: 1-10V, DALI, DMX512, Zigbee para opção;
* Sem UV ou IR e completamente livre de mercúrio;
* L80/B10 @ 100.000h;
* Personalizado suportado para projetos especiais;
Opções:
> Driver: Meanwell//SOSEN/PHILIPS, driver desenvolvido pela DURALYS, durável e compacto.
> LEDs: LEDs LUMILEDS/SAN'AN Opcionais;
> Eficiência: 130LPW/160LPW Opcional;
> Controlos e regulação de intensidade: 1-10V, DALI, DMX512, Zigbee para opção;
> Lente ótica: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
Óptica polarizada de 45°, polarizada de 60° (em desenvolvimento) Opcional;
> Iluminação de avental (aeroportos) e portos;

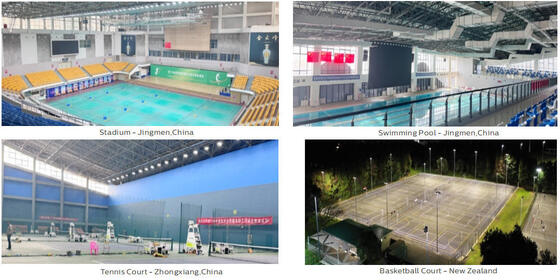

> Aplicações de iluminação desportiva recreativa (Futebol, Hóquei, Basquetebol, Golfe, Ténis, etc.);
> Iluminação de área de mastro alto;
> Iluminação de fachadas de edifícios grandes;
> Áreas de estacionamento e industriais;
> Rotundas e cruzamentos de autoestradas;
| Sistema Geral |
| Material da carcaça: Alumínio fundido sob pressão ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 de acordo com a norma UNE EN 1706 revestido a pó. |
| Cor da carcaça: Preto metálico (RAL9017), outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
Dissipação térmica dos LEDs: Através do corpo da luminária ADC12 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva
garantindo o contacto térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |

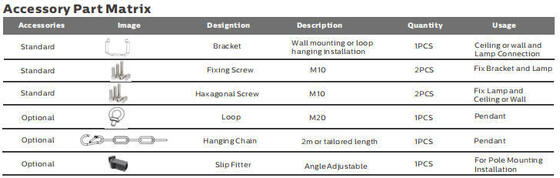

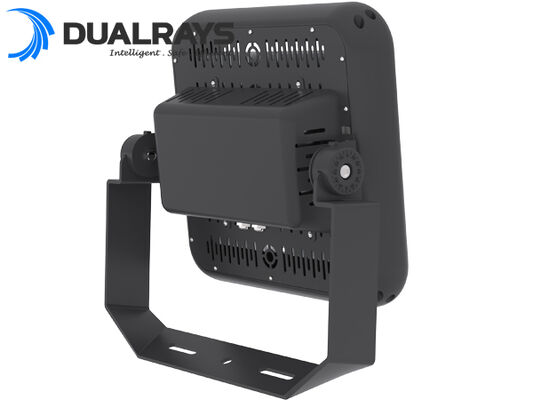

| Suportes: Suporte em forma de U com rotação de 360° |
| Altura de montagem recomendada: 5 - 20 metros |
| Manutenção: Fácil, abertura com chave de fendas, conceito modular para fácil substituição de componentes: LEDs, drivers, SPD. |
Driver: Driver ajustável e programável de corrente constante. Embutido na caixa do driver, pré-cabeado
dentro de uma caixa de driver galvanizada. |
| IP (Classificação de proteção contra entrada): IP66 |
| IK (Resistência ao impacto): IK10 |
| Classe de proteção: Classe Ⅰ |
| Entrada de cabo: H05RN-F 3*1,5mm2 | H05RN-F 5*1,5mm2 (secção máxima 4mm2) |
| Resistência à tensão de sobretensão: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, com sinal LED e fusível térmico para desconectar a carga no final da vida útil |
| Instalação: Instalação do suporte, adequada para instalação no solo, parede, mastro alto e outro plano sólido |
| Função inteligente: 0-10V, PWM, controlo de tempo, DMX, Zigbee, DALI |
| Sistema Elétrico |
| Tensão principal: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Fator de potência (FP): ≥0,95 |
| Distorção harmónica total (DHT): ＜10% |
| Tipo de saída: Não-SELV (não isolado) |
| Fator de cintilação:<1% |
| Eficácia do driver: >90% |
| Classe energética: A++ IPEA>1,15 |
| Sistema de Fotometria |
| LEDs: SMD3030 / SMD5050 Opcional |
| CCT (Temperatura de cor correlacionada): CCT único (3000K | 4000K | 5000K | 5700K | 6500K) |
| IRC (Índice de reprodução de cor): >70Ra para padrão (>80Ra para IRC mais alto disponível) |
| Segurança fotobiológica: RG0 (isento de risco) |
| Rácio de saída de luz ascendente: ULOR 0% |
| Rácio de saída de luz descendente: DLOR 100% |
| Índice de brilho: Entre D5 e D6 (dependendo da distribuição da luz) |
| Categoria de intensidade luminosa: Entre G*4 e G*6 (dependendo da distribuição da luz) |
| Fluxo luminoso CIE nº3: >95% |
| SDCM (Desvio padrão da correspondência de cores): ＜6 |
|

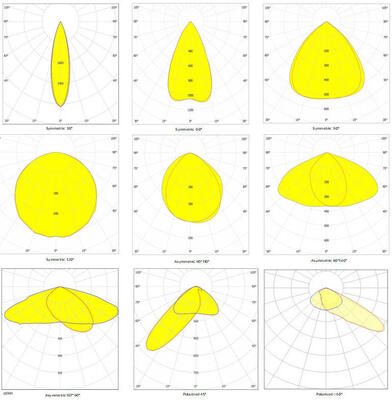

Ângulo do feixe: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Assimétrico,
45° polarizado, 60° polarizado (em desenvolvimento)
|
| Vida útil média útil da luminária: 100.000 horas (L80B10) |
| Manutenção do fluxo luminoso no final da vida útil: >70% |
| Eficácia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |

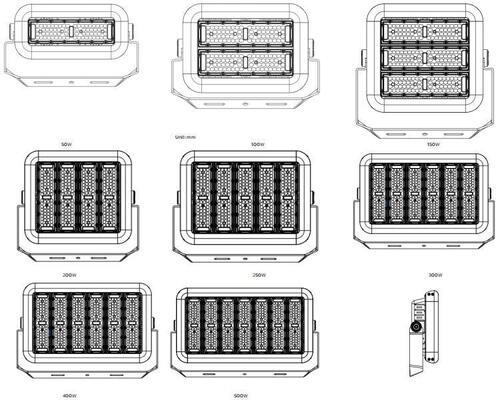

| Potência nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lúmens fornecidos
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condição de operação |
| Temperatura / Humidade de operação: -40~ +50℃ (-40°F ~ 122°F) / 10~90% HR, não condensado |
| Temperatura / Humidade de armazenamento: -40~ +80℃ (-40°F ~ 176°F) / 10~90% HR, não condensado |
| Tempo útil médio do LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp<70℃): Até 100.000H |
| MTBF do driver: 500.000H, MIL-HDBK-217F (25℃) |
| Resistente à vibração: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: ＜25dB (distância de 30cm, operação normal) |
| Garantia: 5 anos (Extensível até 7 anos) |
| Certificações |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância do fluxo luminoso, tolerância da potência e tolerância da temperatura de cor ±5%, 5000K e CRl>70.
* O feixe de iluminação, a distribuição da intensidade da luz e a eficiência da luz foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis no nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido à classificação dos LEDs.
* Os parâmetros na ficha de dados são fornecidos para Ta=25°C, com base em 5000K/70Ra.
* Tolerância de potência com versão ZHAGA ou fonte de alimentação D4i/SR: ±10%.
Desligue a energia, ligue o fio CA.
Ligação de regulação de intensidade (Com driver regulável)
1. Compatível com regulação de intensidade 0-10V.
2. Ligue os fios como no diagrama acima.

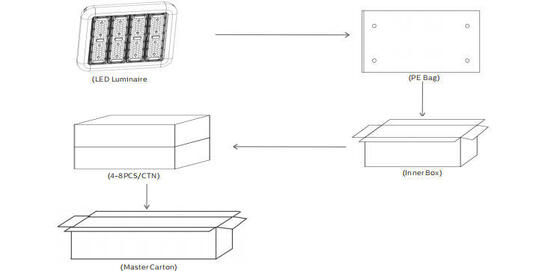

| Potência/W Caixa interior Caixa exterior QTD”/CTN Unidade N.W G.W/Carton |
| 50 260x150x425mm 635x540x445mm 8PCS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7,4Kg 33,5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13,9Kg 16,3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22,8Kg 25,5Kg |

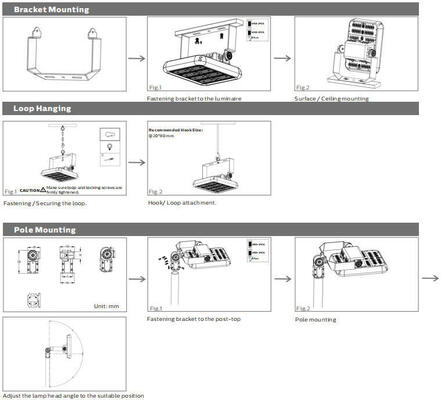

Leia todas as instruções abaixo antes da instalação:
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação está desligada antes da instalação.
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada cuidadosamente, relate quaisquer danos e guarde todos os materiais de embalagem se alguma parte do produto tiver sido danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com a Norma Internacional de luminária LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados a ambientes neutros internos ou semi-externos. Entretanto, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambientes severos, incluindo alta/baixa temperatura, alta humidade, alta salinidade, alta amónia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não é mais garantida.
