Opções: Contra pressão de água de 100 bar (1450 psi) e temperatura de 80°C;

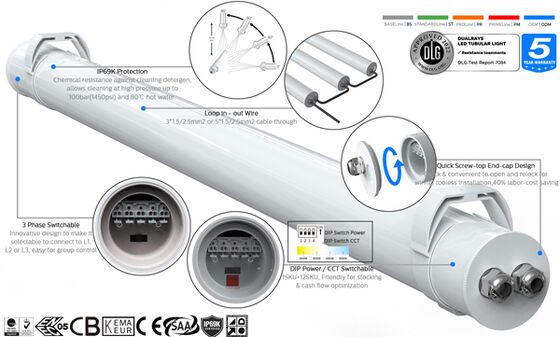

Opções: Tampa de extremidade com design de botão, rápida e conveniente para abrir e travar para fiação, melhora muito a eficiência e economiza custos de mão de obra;
Opções: IP69K PMMA IK06 Anti-amônia/UV /PC IK10 Proteção Anti-UV;;
Opções: Ângulo de feixe de 120°/ 200°/ 280° opcional;
Opções: Conexão de fiação única ou dupla opcional;
Envio:Múltiplas instalações: Suspensão, Montagem na parede, Suporte magnético;
Opções: Vários controles inteligentes: 1-10V, DALI, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência;
Opções: 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

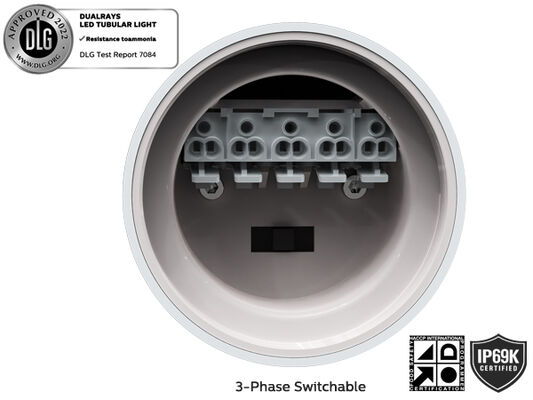

Opções: Fase única (L/N/E) ou Trifásica (L1/L2/L3/N/FG) Opcional;
Opções: Sem UV ou IR e completamente livre de mercúrio;
Opções: L80/B10 @ 65.000h;
Opções: Personalização suportada para projetos especiais;
Opções: > Driver: Driver / TRIDONIC /BOKE Non-SELV com tecnologia DIP opcional.
> 3 CCT opcionais (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

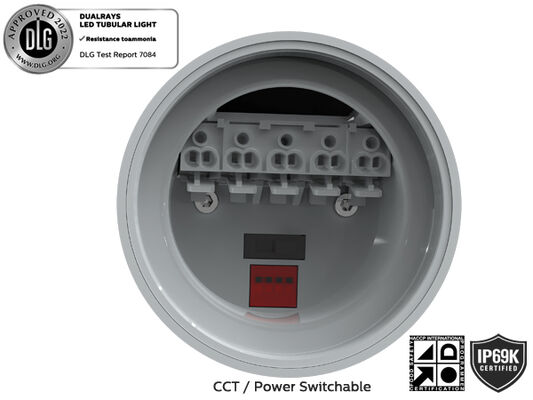

> Potência comutável por DIP Switch;
> Controles e Dimming: 1-10V, DALI, Sensor de movimento, Sensor de luz do dia, Zigbee e Emergência;
> Ângulo de feixe de 120°/ 200°/ 280° opcional;

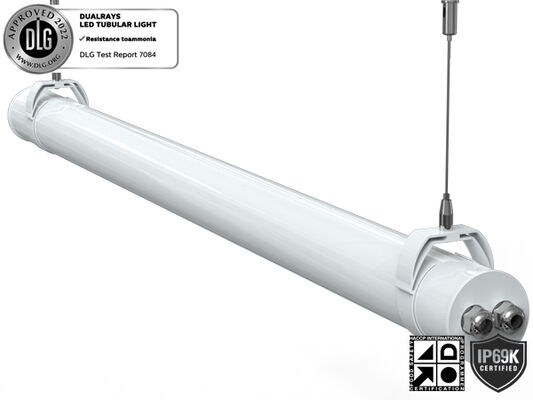

> Instalação: Suspensão, Montagem na parede, Suporte magnético;
> Material: PC/PMMA opcional;
> Substituição para NCF fluorescente;

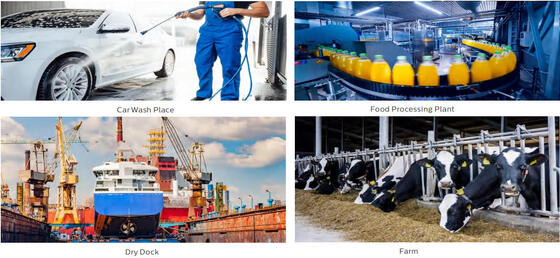

> Fábrica de processamento de alimentos;
> Armazém de estábulo de animais;
> Local de lavagem de carros;
> Locais externos e internos;
Bem-vindo a entrar em contato conosco para obter mais informações, visite nosso site oficial
www.DUALRAYS.com
ou envie-nos um e-mail para
| 1200 4 pés/1200 1223 78 |
| 1500 5 pés/1500 1523 78 |
| Sistema Geral |
| Material da carcaça: PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material do difusor: PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da carcaça: Branco (RAL9016), outras cores opcionais |
| Juntas de vedação: Espuma de silicone |
| Dissipação térmica dos LEDs: Através do corpo da luminária 6063 AL sem aletas, sem fluidos condutores. Dissipação por convecção passiva |
|
garantindo o contato térmico com os módulos LED através de uma pasta de solda sem chumbo de alta condutividade |
Anti-condensação: Válvula de equilíbrio de pressão para garantir a liberação de umidade, evitar a condensação e manter a estanqueidade IP da luminária
Acabamento: Pulverizado eletrostaticamente e sublimado no forno. Resistente à corrosão |
| Altura de montagem recomendada: 2 - 8 metros |

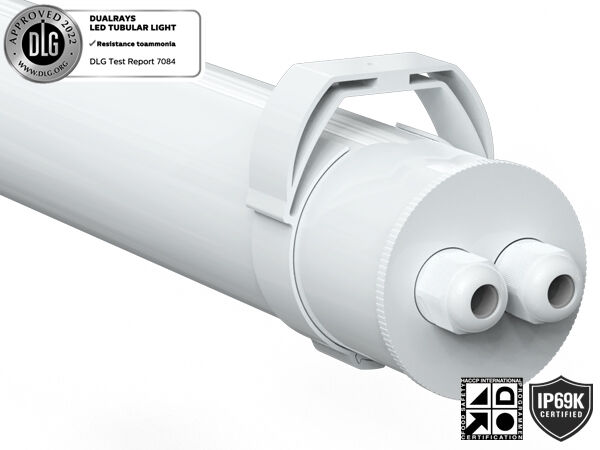

| Manutenção: Tampa de extremidade de rosca rápida para fácil instalação |
| Driver: Corrente constante com potência opcional ajustável via DIP switch, embutido na luminária, pré-cabeado |
| Controle de dimming: ON-OFF | Dimming 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Índice de Proteção): IP67 / IP69K |
| IK (Resistência ao impacto): IK10 |
| Classe de proteção: Classe Ⅰ |
| Fio incandescente: 850°C (Em menos de 30s) |
| Prensa-cabo: Prensa-cabo M20 (Prensa-cabo de nylon ou aço inoxidável 304/316 opcional) |
| Instalação: Montado no teto | Suspensão | Montado magneticamente | Montado na parede rotativo |
| Função inteligente: Sensor PIR | Sensor de micro-ondas | Emergência |
| Sistema elétrico |
| Fiação passante: Fios de 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 para opção |
| Tensão principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (PF): ≥0,96 |
| Distorção harmônica total (THD): ＜10% |
| Tipo de saída: Não-SELV (não isolado) |
| Fator de cintilação: ＜1% |
| Medida de visibilidade estroboscópica (SVM): ＜0,4 |
| Perceptibilidade dos efeitos estroboscópicos (Pst): ＜1 |
| Conexão do terminal: Tampa de extremidade de rosca rápida para fácil fiação |
| Potência das luminárias B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo via disjuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometria |
| LEDs: SMD2835 (1W) |
| CCT (Temperatura de cor correlacionada): CCT único (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3 CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha) |
|
IRC (Índice de reprodução de cor): >80Ra para padrão (>90Ra para IRC mais alto disponível)
Segurança fotobiológica: RG0 (isento de risco)
|
| EEC (Classe de eficiência energética): A++ |
| SDCM (Desvio padrão da correspondência de cores): ＜5 (SDCM |
| <3 Opcional) |
| UGR (4H, 8H) : 24,9 (Cruzado)23,4 (Longitudinal) |
|
Ângulo de feixe: 120° | 280° | 360° Opcional
Vida útil média útil da luminária: 63.000 horas (L80B10)
|
| Manutenção do fluxo luminoso no final da vida útil >70% |
| Eficiência luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Comprimento 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potência nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
| Lúmens entregues |
|
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
Condição de operação
Temperatura / Umidade de operação: -20~ +60℃ (-4°F ~ 140°F) / 5~85% UR, não condensado |
| Temperatura / Umidade de armazenamento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% UR, não condensado |
| Tempo útil médio do LED L90B10: ≥0,96 |
| Vida útil nominal nominal (Tp |
| <70℃): Até 100.000H |
| MTBF do driver: 500.000H, MIL-HDBK-217F (25℃)Resistente à vibração: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico: ＜25dB (distância de 30cm, operação normal) |
| Garantia: 5 anos (Extensível até 7 anos) |
| Certificações |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de segurança: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras diretivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerância do fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRl>80. |
|
* O feixe de luz, a distribuição da intensidade da luz e a eficiência da luz foram examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79. |
* Informações atualizadas sobre o produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais são indicadas na ficha técnica do produto.
* Os valores podem estar sujeitos a alterações devido ao binning do LED.
* Os parâmetros na ficha técnica são fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência superior com 70Ra
Montado no teto:
Furar o furo do parafuso no teto. Fixe o clipe no teto com um parafuso. Encaixe na luminária com a mão com firmeza.
Suspensão:
Furar o furo do parafuso no teto. Encaixe na luminária com a mão com firmeza e fixe o gancho de montagem no teto, instale
então ajuste o comprimento dos kits de suspensão. o clipe.
Montagem no teto rotativa:
Furar o furo do parafuso no teto. Encaixe na luminária com clipes. Gire o ângulo sob demanda.
Montagem magnética:
Retire os 2 clipes PCS com anéis magnéticos. Encaixe na luminária com clipes magnéticos. Fixe a luminária em metálico (Fe, Ni, Co) ou
da embalagem do componente. com a mão com firmeza. sua superfície de objetos de liga conforme necessário.
Conexão conectável:
Comprimento/mm
Caixa interna Caixa externa QTD”/CTN Unidade N.W G.W/Carton
| 600 730x100x95mm 745x315x300mm 9PCS 1,3Kg 12,9Kg1200 1330x100x95mm 1345x315x300mm 9PCS 1,9Kg 19,4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2,5Kg 25,6Kg |
| Leia todas as instruções abaixo antes da instalação: |
|
* Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação. |
* A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado, de acordo com o Código Elétrico Nacional e os códigos locais correspondentes.
* Desembale e examine a lâmpada com cuidado, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte do produto for danificada durante o transporte.
* Se a lâmpada estiver danificada, não a use!
Declaração:
De acordo com o Padrão Internacional de luminária LED, aqui a DUALRAYS afirma formalmente que os produtos da série DUALRAYS LED Highbay Light (UFO Highbay) só podem ser aplicados a ambientes neutros internos ou semi-externos. Enquanto isso, a DUALRAYS promete garantia total para os produtos.
Qualquer aplicação em ambiente severo, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem a confirmação oficial do fabricante. Se ocorrer alguma aplicação incorreta, a política de garantia não será mais garantida.
*
