Módulo Linear LED Retrofit Click-fast 75W DIP Selecionável Troque seu sistema de trunking T5/T8 existente sem ferramentas Com conector WAGO de 5/7 polos para conexão múltipla

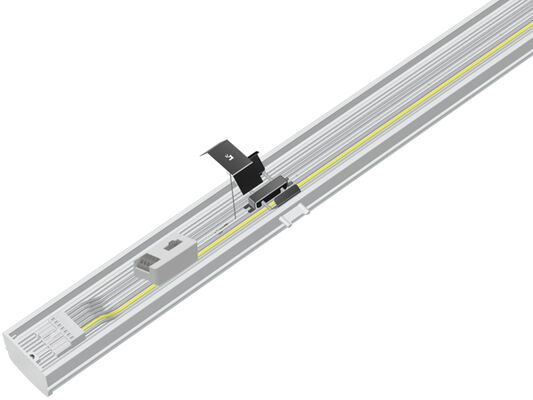

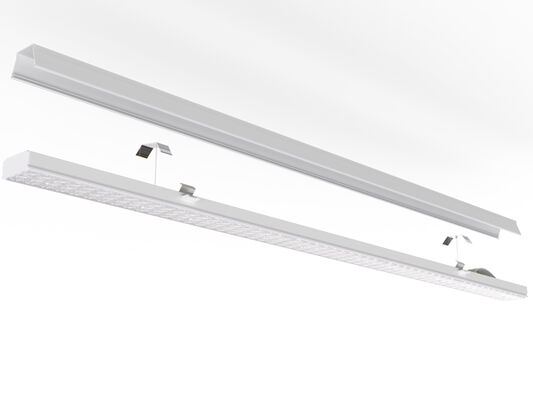

O módulo de retrofit linear RM5 foi desenvolvido para substituir luminárias fluorescentes T5/T8 existentes em sistemas de trilhos.

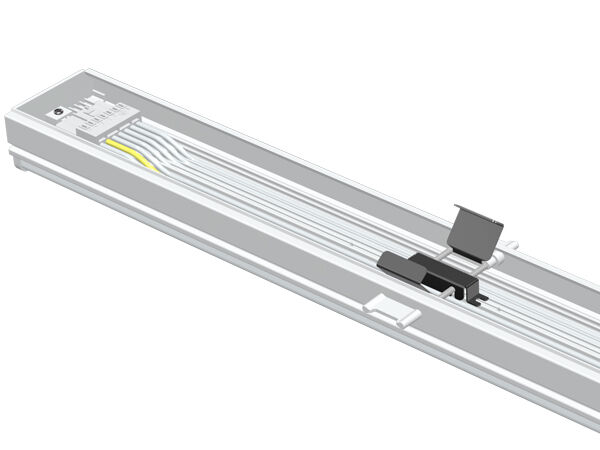

Para as luminárias fluorescentes convencionais, os fios originais no trilho podem ser encaixados, e o cabo de ligação é projetado dentro do módulo através de conectores WAGO.
conectores.
Funciona com quase todos os sistemas de trilhos instalados nos últimos 25 anos, solução de retrofit perfeita para substituir as antigas lâmpadas fluorescentes T5/T8 de 2 x36w, 1 x58w e 2 x58w com e sem refletores.

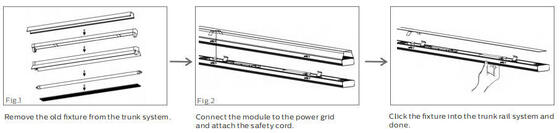

Instalação rápida, fácil substituição do sistema de trunking existente sem ferramentas em até 40 segundos.
Não são necessárias modificações físicas no sistema de trunking existente, basta conectar e usar
Principais Características e Especificações
- LEDs SMD2835 de Alto Brilho 0.5W 75LM Driver TRIDONIC/PHILIPS/BOKE com DIP Selecionável;
- Compatível com 95% dos Principais Sistemas de Trunking Instalados nos Últimos 25 Anos;
- Solução de Retrofit Ideal para Substituir Lâmpadas Fluorescentes T5/T8 de 2x36W, 1x58W e 2x58W ou Luminárias Tubulares LED com e sem Refletores;
- Óticas 30/60/90/110/Dupla 25/25L/25R, 120 (com Tampa de PC) Opcionais;
- Proteção IP40/IK08;
- Não são necessárias modificações físicas no sistema de trunking existente;
- Cadeia de Segurança Reservada para Economia de Mão de Obra e Dupla Garantia de Segurança;
- Vários Controles Inteligentes: 1-10V, DALI, Sensor de Movimento, Sensor de Luz Diurna, Zigbee e Emergência;
- Monofásico (L/N/E) ou Trifásico (L1/L2/L3/N/FG) Opcional;
- Vida útil L80/B10 @ 58.000h;
- Personalização disponível para projetos especiais;
Opções Disponíveis
- Driver: Driver TRIDONIC / PHILIPS / BOKE Não-SELV
- Controles e Dimerização: 1-10V, DALI, Sensor de movimento, Sensor de luz diurna, Zigbee e Emergência
- Ângulos de feixe: Óticas 30/60/90/110/Dupla 25/25L/25R, 120 (com Tampa de PC) Opcionais
- Monofásico (L/N/E) ou Trifásico (L1/L2/L3/N/FG) Opcional;

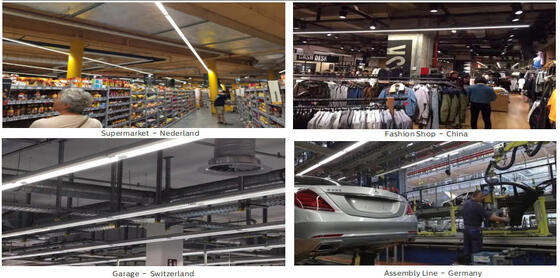

Aplicações Recomendadas
- Grandes Lojas de Varejo;
- Salões Industriais;
- Espaços de Armazenamento;
- Salões de Fábrica ;
- Outras Aplicações Semi-industriais;
Especificações Técnicas
Sistema Geral
| Material da Carcaça |
Alumínio extrudado de acordo com a norma EN755 |
| Material do Difusor |
PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça |
Branco (RAL9016), Outras cores opcionais |
| Controle de Grupo |
3 Fases Selecionáveis Opcional, L1 /L2 /L3 podem ser alterados por DIP Switch |
| Dissipação Térmica dos LEDs |
Através do corpo da luminária de AL 6063 sem aletas, sem fluidos condutores. Dissipação por convecção passiva garantindo contato térmico com os módulos de LED através de pasta de solda sem chumbo de alta condutividade |
| Tipo de Lâmpada |
LED Substituível |
| Saída de Luz |
Direta |
| Altura de Montagem Recomendada |
2 - 12 metros |
| Manutenção |
Driver / Lente Aberta / Fechada com parafuso |
| Driver |
Corrente constante com potência ajustável via DIP switch, embutido na luminária, pré-cabeado |
| Controle de Dimerização |
LIGA/DESLIGA | Dimerização 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Classificação IP |
IP40 |
| Classificação IK |
IK08 |
| Classe de Proteção |
Classe I |
| Fio Incandescente |
850°C (Abaixo de 30s) |
| Entrada de Cabo |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Seção máxima 4.0mm2) |
| Instalação |
Substituição Direta |
| Função Inteligente |
Emergência |
Sistema Elétrico
| Passagem de Fios |
3x2.5mm2/5x2.5mm2 + fio de dimerização 2x1.5 mm2 como padrão |
| Tensão Principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF) |
≥0.93 |
| Distorção Harmônica Total (THD) |
＜10% |
| Tipo de Saída |
Não-SELV (não isolado) |
| Fator de Cintilação |
＜1% |
| Medida de Visibilidade Estroboscópica (SVM) |
＜0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst) |
＜1 |
| Conexão do Terminal |
Fiação de passagem incluída, conector WAGO de 5/7 polos |
| Potência das Luminárias |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistema Fotométrico
| LEDs |
SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada) |
CCT Único (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para escolha)
|
| CRI (Índice de Reprodução de Cor) |
>80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica |
RG0 (isento de risco) |
| CEE (Classe de Eficiência Energética) |
A++ |
| SDCM (Desvio Padrão de Correspondência de Cores) |
＜5 (SDCM<3 Opcional) |
| UGR (4H, 8H) |
24.9 (Transversal) 23.4 (Longitudinal) |

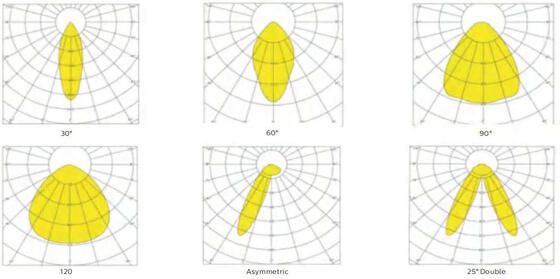

| Ângulo de Feixe |
30° | 60° | 90° | 120° | Assimétrico 25° E | Assimétrico 25° D | 25° Duplo |
| Vida Útil Média da Luminária |
100.000 horas (L80B10) |
| Manutenção de Lúmens no fim da vida útil |
>70% |
| Eficiência Luminosa |
160LPW (PROLine) Opcional |
| Produto |
Módulo Linear LED Retrofit RM |
| Potência Nominal |
75W DIP (25~75W) |
| Lúmens Entregues @ 5000K, CRI>80 (PRO) |
Máx. 12.000lm |
Condições de Operação
| Temperatura/Umidade de Operação |
-20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento |
-40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Útil Médio dos LEDs L90B10 |
≥0.96 |
| Vida Útil Nominal (Tp <70°C) |
Até 100.000H |
| MTBF do Driver |
500.000H, MIL-HDBK-217F(25°C) |
| Resistente à Vibração |
10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X,Y,Z |
| Ruído Acústico |
＜25dB (distância de 30cm, Operação Normal) |
| Garantia |
5 Anos (Extensível até 7 anos) |
Certificações
| Certificado Global |
ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas de EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80.
* Feixe de luz, distribuição de intensidade luminosa e eficiência luminosa examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais indicados na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LED.
* Parâmetros na folha de dados fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra
Lista de Sistemas Compatíveis
Instruções de Instalação e Segurança
- Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação
- A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes
- Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte foi danificada durante o transporte
- Se a lâmpada estiver danificada, não a use!
Declaração do Fabricante
De acordo com o Padrão Internacional de Luminárias LED, a DUALRAYS declara formalmente que os produtos da série DUALRAYS LED Linear Light (Módulo Linear Retrofit) só podem ser aplicados em ambientes neutros internos ou semi-externos. A DUALRAYS promete garantia total para os produtos. Qualquer aplicação em ambiente severo, incluindo temperatura alta/baixa, alta umidade, alta salinidade, alta amônia, etc., não é permitida sem confirmação oficial do fabricante. Se ocorrer qualquer uso indevido, a política de garantia não será mais garantida.
Capacidades da Empresa
- Equipe Profissional:>15 anos de experiência, fábrica própria, >10 engenheiros, poderosa capacidade de produção e sistema de gestão de QC
- Marca Confiável: Cooperação estável de longo prazo estabelecida com clientes europeus, armazém na Holanda para melhor atendimento
- Simulação DIALux: Nossa equipe de engenharia oferece serviços de simulação com base nos seus parâmetros de aplicação
- Padrões de Qualidade: Todas as luminárias LED estão em conformidade com os padrões CE, RoHS com certificações TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informações de Envio
Para pedidos pequenos, recomenda-se envio expresso. Para pedidos em massa, o transporte marítimo ou ferroviário (destino Europa) é o mais econômico, mas leva mais tempo. Para pedidos urgentes, sugerimos frete aéreo para o aeroporto mais a entrega do nosso parceiro de transporte até sua porta.
Perguntas Frequentes
P1: Qual é a garantia para a luz tubular LED TB7?
R: 5 anos de garantia. Se ocorrerem problemas de qualidade do nosso lado durante este período, cobriremos os custos de envio e a substituição.
P2: Quais métodos de pagamento você aceita?
R: Aceitamos vários métodos de pagamento, incluindo Western Union, PayPal, T/T, L/C. O pagamento padrão para pedidos em massa é T/T: 30% adiantado, 70% de saldo antes do envio. As informações bancárias são fornecidas na PI.
P3: O que é CRI?
R: CRI (Índice de Reprodução de Cor) indica a precisão com que as cores aparecem sob a luz. Um CRI mais alto fornece melhor precisão de cor a um custo mais alto. O CRI padrão é >80Ra, com 90Ra disponível a um custo mais alto.
P4: Posso comprar apenas a carcaça separadamente?
R: Fornecemos apenas luminárias completas, mas opções SKD/CKD (Semi-Knocked Down/Completely Knocked Down) estão disponíveis.
P5: Existe um custo de frete barato para importar para o nosso país?
R: Para pedidos pequenos, recomenda-se envio expresso. Para pedidos em massa, o transporte marítimo ou ferroviário (destino Europa) é o mais econômico. Para pedidos urgentes, sugere-se frete aéreo para o aeroporto mais serviço de entrega.
P6: Podemos obter suporte se tivermos nossa própria posição de mercado?
R: Por favor, informe-nos sobre seus requisitos detalhados de mercado. Discutiremos e proporemos sugestões úteis para encontrar a melhor solução para você.
P7: Quais funções de dimerização estão disponíveis?
R: DALI, PIR, dimerização 1-10V disponíveis. Sensor de luz diurna embutido disponível para opções de controle inteligente.
P8: Quais são as aplicações da sua luz tubular LED TB7?
R: As aplicações incluem: Substituição para NCF fluorescente; Fábricas de Processamento de Alimentos; Instalações Químicas; Armazéns de Estábulo Animal; Locais de Lavagem de Carros; Locais Externos e Internos.
Informações de Contato
Bem-vindo a entrar em contato conosco para mais informações. Visite nosso site oficial www.DUALRAYS.com ou envie um e-mail para info@DUALRAYS.com para obter as informações e suporte mais recentes.
Saiba Mais Sobre DUALRAYS
Obrigado por escolher as luminárias LED DUALRAYS. Consideramos a qualidade como nossa principal filosofia de marketing no design e embalagem de todos os nossos produtos. Declaramos que todos os produtos são testados profissionalmente e cumprem rigorosos padrões de qualidade. Nossa equipe profissional de pós-venda apoia nossos clientes. Se você encontrar quaisquer problemas de qualidade causados por defeitos do produto durante o período de garantia, entre em contato conosco livremente. Quando confirmado por nosso Departamento de QC, trocaremos ou manteremos os produtos imediatamente gratuitamente. Shenzhen Dualrays Optoelectronics Co., LIMITED atende você com coração e alma!
