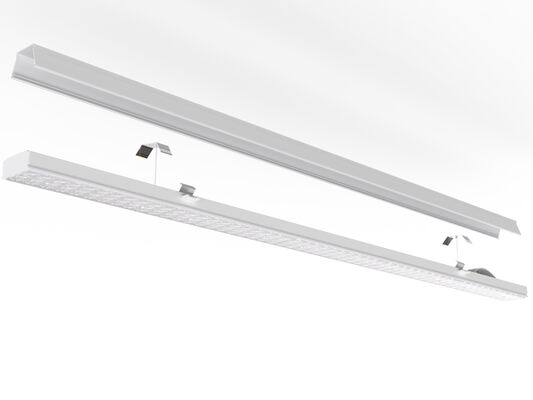

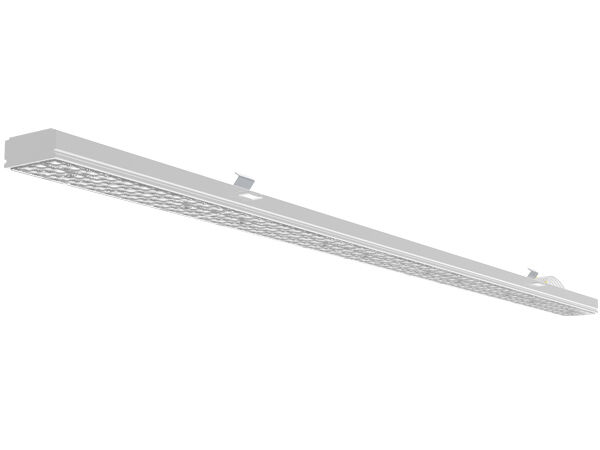

Clique rápido 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module Troque seu sistema de tronco T5/T8 existente AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips ect
O módulo de adaptação linear RM5 foi desenvolvido para substituir os dispositivos de iluminação fluorescente T5/T8 existentes nos sistemas ferroviários.

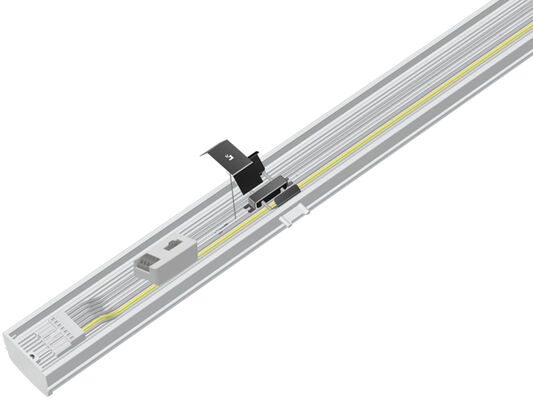

Para os luminárias fluorescentes convencionais, os fios originais no trilho do tronco podem ser quebrados, e o ligável através do cabo é projetado dentro do módulo através WAGO
Conectores.
Funciona com quase todos os sistemas de trilhos instalados nos últimos 25 anos, a solução perfeita para substituir a velha luz fluorescente T5/T8 de 2 x 36w, 1 x 58w e 2 x 58w com e sem reflectores.

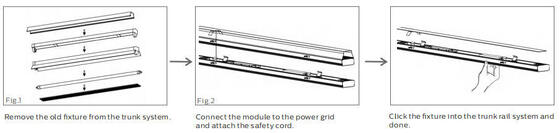

Instalação rápida, fácil substituição com o sistema de bagageiro existente sem ferramentas em 40 segundos.
Quaisquer modificações físicas não são necessárias no sistema de tronco existente, apenas plug e play
Características e especificações principais
- LEDs SMD2835 de alto brilho de 0,5 W 75LM TRIDONIC/PHILIPS/BOKE Driver com DIP Switchable;
- Compatível com 95% dos sistemas de condução de condução instalados nos últimos 25 anos;
- Solução ideal de adaptação para substituir lâmpadas fluorescentes T5/T8 de 2x36W, 1x58W e 2x58W ou lâmpadas de tubos LED com e sem reflectores;
- 30/60/90/110/Double 25/25L/25R, 120 (com cobertura de PC) Óptica opcional;
- Proteção IP40/IK08;
- Não são necessárias quaisquer modificações físicas no sistema de encanamento existente;
- Cadeia de segurança reservada para poupança de custos de mão-de-obra e garantia de segurança dupla;

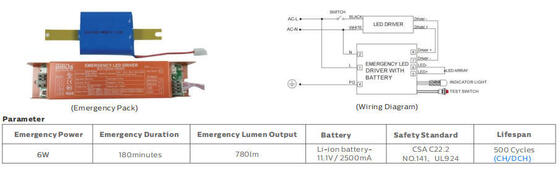

- Vários controles inteligentes: 1-10V, DALI, Sensor de movimento, Sensor de luz natural, Zigbee e Emergência;
- O sistema deve ser equipado com um sistema de transmissão automática, com um sistema de transmissão automática e com um sistema de transmissão automática.
- L80/B10 @ 58.000 horas de vida útil;
- Disponibilidade de personalização para projetos especiais;
Opções disponíveis
- Diretor: TRIDONIC / PHILIPS / BOKE Diretor não-SELV
- Controles e atenuação: 1-10V, DALI, sensor de movimento, sensor de luz do dia, Zigbee e emergência

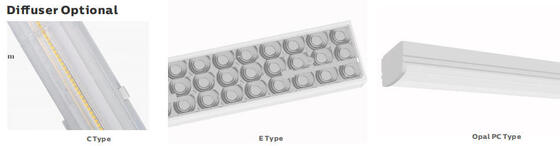

- Ângulos do feixe: 30/60/90/110/Duplo 25/25L/25R, 120 (com PC Cover) Óptica opcional
- O sistema deve ser equipado com um sistema de transmissão automática, com um sistema de transmissão automática e com um sistema de transmissão automática.

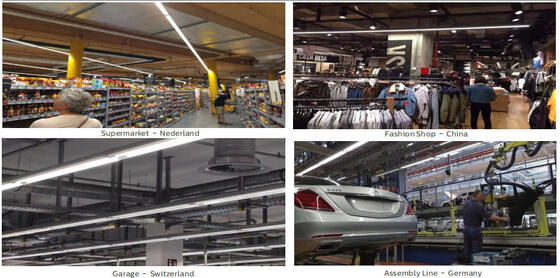

Aplicações recomendadas
- Lojas de retalho de grande escala;
- Salões industriais;
- Espaços de armazém;
- Salas de fábrica;
- Outras aplicações semi-industriais;
Especificações técnicas
Sistema Geral
| Material de habitação |
Alumínio extrudido de acordo com a norma EN755 |
| Material do difusor |
PC/PMMA extrudido de acordo com a norma UNE-EN ISO 21305-1:2020, condicional ao filtro UV (IK10) |
| Cor da carcaça |
Branco (RAL9016), outras cores opcionais |
| Controle de grupo |
Comutável de 3 fases Opcional, L1 / L2 / L3 pode ser alterado por DIP Switch |
| Dissipação térmica dos LEDs |
Através do corpo da luminária 6063 AL sem barbatanas, sem fluidos condutores. |
| Tipo de lâmpada |
LED trocável |
| Saída de luz |
Directo |
| Altura de montagem recomendada |
2 a 12 metros |
| Manutenção |
Condutor / Lente aberta / Fechada com parafuso |
| Motorista |
Corrente constante com potência ajustável através de um interruptor DIP, incorporada na luminária, pré-cablada |
| Controle de atenuação |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| Classificação IP |
IP40 |
| Classificação IK |
IK08 |
| Classe de protecção |
Classe I |
| Fios de brilho |
850°C (menos de 30°C) |
| Entrada de cabo |
H05RN-F 3*2.5mm2 |
| Instalação |
Substituição directa |
| Função inteligente |
Emergência |
Sistema elétrico
| Cadeia transversal |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 fio de escurecimento como suporte |
| Tensão principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de potência (PF) |
≥ 0,93 |
| Distorção Harmônica Total (THD) |
< 10% |
| Tipo de saída |
Não-SELV (não isolado) |
| Fator de piscar |
< 1% |
| Medida de visibilidade estroboscópica (SVM) |
< 0.4 |
| Perceptividade dos efeitos estroboscópicos (Pst) |
< 1 |
| Conexão terminal |

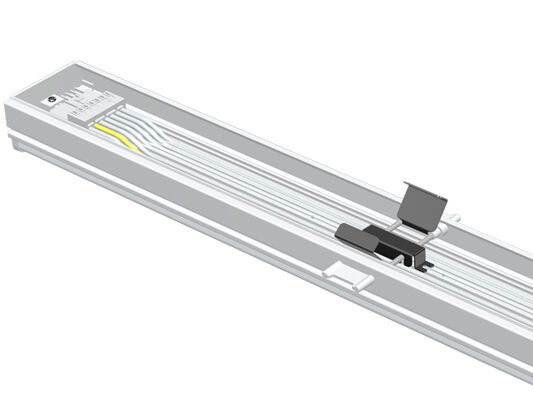

Incluindo cablagem de circuito, conector WAGO de 5/7 polos |
| Potência dos luminários |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
Sistema de fotometria
| Lâmpadas LED |
SMD2835 (0,5W) |
| CCT (temperatura de cor correlacionada) |
Um CCT único (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT opcionais (3000-4000-5000K. 3000-4500-6000K.
|
| CRI (Índice de Representação de Cor) |
> 80Ra para padrão (> 90Ra para CRI mais elevado disponível) |
| Segurança fotobiológica |
RG0 (exento de risco) |
| CEE (Classe de Eficiência Energética) |
A++ |
| SDCM (desvio padrão de correspondência de cores) |
< 5 (SDCM < 3 opcional) |
| UGR (4H, 8H) |
24.9 (cruz) 23.4 (longitudinal) |

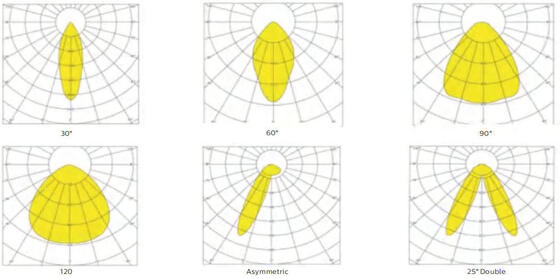

| Ângulo do raio |
30° 60° 90° 120° 25° L 25° R 25° Duplo |
| Duração útil média do luminário |
100,000 horas (L80B10) |
| Manutenção do lumen na e.o.l. |
> 70% |
| Eficiência luminosa |
160LPW (PROLine) Opcional |
| Produto |
Modulo de adaptação de LED linear RM |
| Potência nominal |
75W DIP (25~75W) |
| Lumens fornecidos @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Condições de operação
| Operação Temperatura / Umidade |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, não condensado |
| Temperatura de armazenamento / umidade |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, não condensado |
| Tempo útil médio do LED L90B10 |
≥ 0,96 |
| Duração de vida nominal (Tp < 70°C) |
Até 100 000H |
| MTBF do condutor |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistente às vibrações |
10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada um ao longo dos eixos X, Y, Z |
| Ruído acústico |
< 25 dB (30 cm de distância, funcionamento normal) |
| Garantia |
5 anos (prorrogação até 7 anos) |
Certificações
| Certificado global |
ENEC CE RoHS D-marca KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de segurança |
EN 60598-1. EN 60598-2-3. |
| Directivas EMC |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 |
| Outras directivas |
A IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerância ao fluxo luminoso, tolerância à potência e tolerância à temperatura da cor ±5%, 5000 K e CRI> 80.
* Feixe luminoso, distribuição da intensidade luminosa e eficiência luminosa examinados em conformidade com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas sobre o produto e condições gerais de garantia disponíveis no nosso website www.DUALRAYS.com
* Informações pormenorizadas sobre os fluxos luminosos e as potências para os índices individuais indicadas na ficha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao encadernamento do LED.
* Parâmetros na ficha de dados dados para Ta=25°C, com base em 4000K/80Ra, eficiência 10% superior com 70Ra

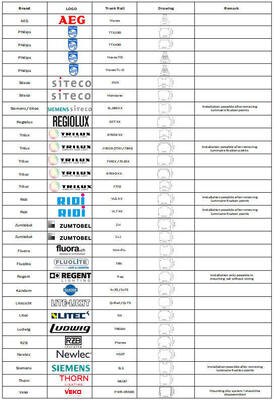

Lista de sistemas compatíveis
Instruções de instalação e segurança
- Para evitar choques elétricos, certifique-se de que a fonte de alimentação está desligada antes da instalação
- A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado em conformidade com o Código Nacional de Electricidade e os códigos locais correspondentes.
- Desembalar e examinar a lâmpada cuidadosamente, comunicar qualquer dano e guardar todos os materiais de embalagem se alguma parte tiver sido danificada durante o transporte
- Se a lâmpada estiver danificada, não a use!
Declaração do fabricante
De acordo com o padrão internacional de luminárias LED,A DUALRAYS alega formalmente que os produtos da série DUALRAYS LED Linear Light (Linear Retrofit Module) só podem ser aplicados em ambientes neutros interiores ou semi-exteriores. A DUALRAYS promete garantia total para os produtos. Qualquer aplicação em ambientes severos, incluindo alta/baixa temperatura, alta umidade, alta salinidade, alta amônia, etc.não é permitido sem confirmação oficial do fabricanteSe ocorrer uma aplicação errada, a política de garantia não é mais garantida.
Capacidades da empresa
- Equipa Profissional:>15 anos de experiência, fábrica própria, >10 engenheiros, poderosa capacidade de produção e sistema de gestão de QC
- Marca confiável:Estabelecida uma cooperação estável a longo prazo com clientes europeus, armazém nos Países Baixos para um melhor serviço
- Simulação DIALux:A nossa equipa de engenheiros fornece serviços de simulação baseados nos seus parâmetros de aplicação
- Normas de qualidade:Todas as luminárias LED cumprem as normas CE, RoHS com certificações TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informações sobre o transporte
Para pequenas encomendas, recomenda-se o envio expresso. Para encomendas a granel, o envio marítimo ou ferroviário (destinado Europa) é mais rentável, mas demora mais.Sugerimos frete aéreo para o aeroporto mais o nosso parceiro de transporte de entrega para a sua porta.
Perguntas Frequentes
P1: Qual é a garantia para a luz tubular TB7 LED?
RE: 5 anos de garantia. Se algum problema de qualidade ocorrer durante este período, cobriremos os custos de envio e substituição.
Q2: Que métodos de pagamento aceita?
RE: Aceitamos vários métodos de pagamento, incluindo Western Union, PayPal, T / T, L / C. O pagamento padrão para encomendas em massa é T / T: 30% antecipadamente, 70% de saldo antes do envio..
P3: O que é a IRC?
RE: CRI (Color Rendering Index) indica como as cores aparecem com precisão sob a luz.com 90Ra disponíveis a um custo mais elevado.
P4: Posso comprar as habitações apenas separadamente?
RE: Fornecemos apenas luminárias completas, mas opções SKD/CKD (Semi-Knocked Down/Completely Knocked Down) estão disponíveis.
Q5: Há custo de envio barato para importar para o nosso país?
RE: Para pequenas encomendas, recomenda-se o transporte expresso. Para encomendas a granel, o transporte marítimo ou ferroviário (destinado Europa) é mais rentável.É sugerido transporte aéreo de mercadorias para o aeroporto e serviço de entrega..
P6: Podemos obter apoio se tivermos a nossa própria posição no mercado?
RE: Por favor, informe-nos das suas necessidades de mercado detalhadas.
Q7: Que funções de atenuação estão disponíveis?
RE: DALI, PIR, 1-10V dimming disponível.
P8: Quais são as aplicações da sua luz TB7 LED Tubular?
RE: Aplicações incluem: Substituição de NCF fluorescentes; Plantas de processamento de alimentos; Instalações químicas; Armazéns estáveis para animais; Lavadoras de automóveis; Localizações externas e internas.
