Módulo Linear LED Retrofit Click-fast 75W Universal com Comutação DIP e 160LPW para Substituição de Fluorescentes T5/T8 com DALI Dimming Comutável Trifásico e Funções de Emergência
O módulo retrofit linear RM5 foi desenvolvido para substituir luminárias fluorescentes T5/T8 existentes em sistemas de trilhos.
Para as luminárias fluorescentes convencionais, os fios originais no trilho podem ser encaixados, e o cabo de ligação é projetado dentro do módulo através de conectores WAGO.
conectores.
Funciona com quase todos os sistemas de trilhos instalados nos últimos 25 anos, uma solução de retrofit perfeita para substituir as antigas lâmpadas fluorescentes T5/T8 de 2 x 36w, 1 x 58w e 2 x 58w com e sem refletores.

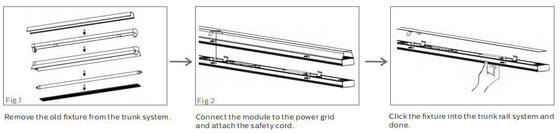

Instalação rápida, fácil substituição do sistema de trilhos existente sem ferramentas em 40 segundos.
Não são necessárias modificações físicas no sistema de trilhos existente, basta conectar e usar.
Principais Características e Especificações
- LEDs SMD2835 de Alto Brilho 0.5W 75LM Driver TRIDONIC/PHILIPS/BOKE com Comutação DIP;
- Compatível com 95% dos Sistemas de Trilhos Líderes Instalados nos Últimos 25 Anos;
- Solução de Retrofit Ideal para Substituir Lâmpadas Fluorescentes T5/T8 de 2x36W, 1x58W e 2x58W ou Lâmpadas Tubulares LED com e sem Refletores;
- Óticas 30/60/90/110/Dupla 25/25L/25R, 120 (com Tampa de PC) Opcionais;
- Proteção IP40/IK08;
- Não são Necessárias Modificações Físicas no Sistema de Trilhos Existente;
- Cadeia de Segurança Reservada para Economia de Custo de Mão de Obra e Dupla Garantia de Segurança;
- Vários Controles Inteligentes: 1-10V, DALI, Sensor de Movimento, Sensor de Luz Diurna, Zigbee e Emergência;
- Monofásico (L/N/E) ou Trifásico (L1/L2/L3/N/FG) Opcional;
- Vida útil L80/B10 @ 58.000h;
- Personalização disponível para projetos especiais;
Opções Disponíveis
- Driver: Driver Não-SELV TRIDONIC / PHILIPS / BOKE
- Controles e Dimming: 1-10V, DALI, Sensor de movimento, Sensor de luz diurna, Zigbee e Emergência
- Ângulos de feixe: 30/60/90/110/Dupla 25/25L/25R, 120 (com Tampa de PC) Óticas Opcionais
- Monofásico (L/N/E) ou Trifásico (L1/L2/L3/N/FG) Opcional;
Aplicações Recomendadas
- Grandes Lojas de Varejo;
- Salões Industriais;
- Espaços de Armazenamento;
- Salões de Fábrica;
- Outras Aplicações Semi-industriais;
Especificações Técnicas
Sistema Geral
| Material da Carcaça |
Alumínio extrudado de acordo com a norma EN755 |
| Material do Difusor |
PC/PMMA extrudado de acordo com a norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Cor da Carcaça |
Branco (RAL9016), Outras cores opcionais |
| Controle de Grupo |
Trifásico Comutável Opcional, L1 /L2 /L3 podem ser alterados por Comutador DIP |
| Dissipação Térmica dos LEDs |
Através do corpo da luminária de AL 6063 sem aletas, sem fluidos condutores. Dissipação por convecção passiva garantindo contato térmico com os módulos de LED através de pasta de solda sem chumbo de alta condutividade |
| Tipo de Lâmpada |
LED Substituível |
| Saída de Luz |
Direta |
| Altura de Montagem Recomendada |
2 - 12 metros |
| Manutenção |
Driver / Lente Aberta / Fechada com parafuso |
| Driver |
Corrente constante com potência ajustável via comutador DIP, embutido na luminária, pré-cabeado |
| Controle de Dimming |
ON-OFF | Dimming 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Classificação IP |
IP40 |
| Classificação IK |
IK08 |
| Classe de Proteção |
Classe I |
| Fio Incandescente |
850°C (Abaixo de 30s) |
| Entrada de Cabo |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Seção máxima 4.0mm2) |
| Instalação |
Substituição Direta |
| Função Inteligente |
Emergência |

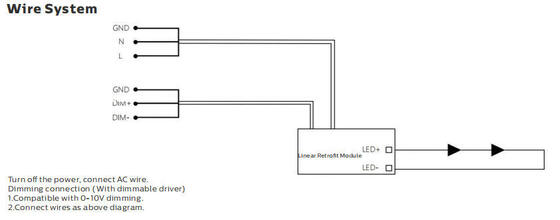

Sistema Elétrico
| Passagem de Fios |
3x2.5mm2/5x2.5mm2 + fio de dimming 2x1.5 mm2 como padrão |
| Tensão Principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Fator de Potência (PF) |
≥0.93 |
| Distorção Harmônica Total (THD) |
<10% |
| Tipo de Saída |
Não-SELV (não isolado) |
| Fator de Cintilação |
<1% |
| Medida de Visibilidade Estroboscópica (SVM) |
<0.4 |
| Perceptibilidade de Efeitos Estroboscópicos (Pst) |
<1 |
| Conexão de Terminal |
Fiação de passagem incluída, conector WAGO de 5/7 polos |
| Potência das Luminárias |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistema de Fotometria
| LEDs |
SMD2835 (0.5W) |
| CCT (Temperatura de Cor Correlacionada) |
CCT Único (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opcionais (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K à escolha)
|
| CRI (Índice de Reprodução de Cor) |
>80Ra para padrão (>90Ra para CRI mais alto disponível) |
| Segurança Fotobiológica |
RG0 (isento de risco) |
| EEC (Classe de Eficiência Energética) |
A++ |
| SDCM (Desvio Padrão de Correspondência de Cor) |
<5 (SDCM<3 Opcional) |
| UGR (4H, 8H) |
24.9 (Transversal) 23.4 (Longitudinal) |
| Ângulo de Feixe |
30° | 60° | 90° | 120° | Assimétrico 25° E | Assimétrico 25° D | 25° Duplo |
| Vida Útil Média da Luminária |
100.000 horas (L80B10) |
| Manutenção de Lúmens no fim da vida útil |
>70% |
| Eficácia Luminosa |
160LPW (PROLine) Opcional |
| Produto |
Módulo Retrofit LED Linear RM |
| Potência Nominal |
75W DIP (25~75W) |
| Lúmens Entregues @ 5000K, CRI>80 (PRO) |
Máx. 12.000lm |
Condições de Operação
| Temperatura/Umidade de Operação |
-20~ +50°C (-4°F ~ 122°F) / 5~85% UR, sem condensação |
| Temperatura/Umidade de Armazenamento |
-40~ +60°C (-40°F ~ 140°F) / 5~85% UR, sem condensação |
| Tempo Útil Médio dos LEDs L90B10 |
≥0.96 |
| Vida Nominal Classificada (Tp <70°C) |
Até 100.000H |
| MTBF do Driver |
500.000H, MIL-HDBK-217F(25°C) |
| Resistente à Vibração |
10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada um ao longo dos eixos X,Y,Z |
| Ruído Acústico |
<25dB (distância de 30cm, Operação Normal) |
| Garantia |
5 Anos (Extensível até 7 anos) |
Certificações
| Certificado Global |
ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Diretivas de Segurança |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Diretivas EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Outras Diretivas |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerância de fluxo luminoso, tolerância de potência e tolerância de temperatura de cor ±5%, 5000K e CRI>80.
* Feixe de iluminação, distribuição de intensidade luminosa e eficiência luminosa examinados de acordo com a norma EN ISO 17025:2005 para a série de normas EN13032 e a norma LM-79.
* Informações atualizadas do produto e termos gerais de garantia disponíveis em nosso site www.DUALRAYS.com
* Informações detalhadas sobre fluxos luminosos e potências para índices individuais indicados na folha de dados do produto.
* Os valores podem estar sujeitos a alterações devido ao binning de LEDs.
* Parâmetros na folha de dados fornecidos para Ta=25°C, com base em 4000K/80Ra, 10% de eficiência maior com 70Ra
Lista de Sistemas Compatíveis
Instruções de Instalação e Segurança
- Para evitar choque elétrico, certifique-se de que a fonte de alimentação esteja desligada antes da instalação
- A lâmpada deve ser instalada e operada por um eletricista ou técnico qualificado de acordo com o Código Elétrico Nacional e os códigos locais correspondentes
- Desembale e examine a lâmpada cuidadosamente, relate qualquer dano e guarde todos os materiais de embalagem se alguma parte foi danificada durante o transporte
- Se a lâmpada estiver danificada, não a use!
